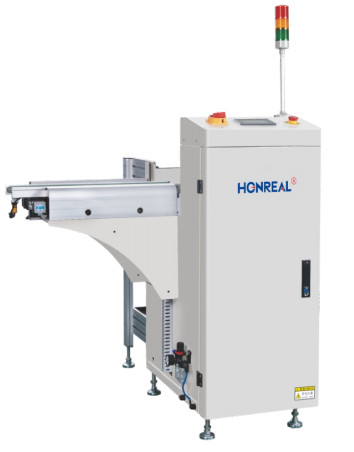

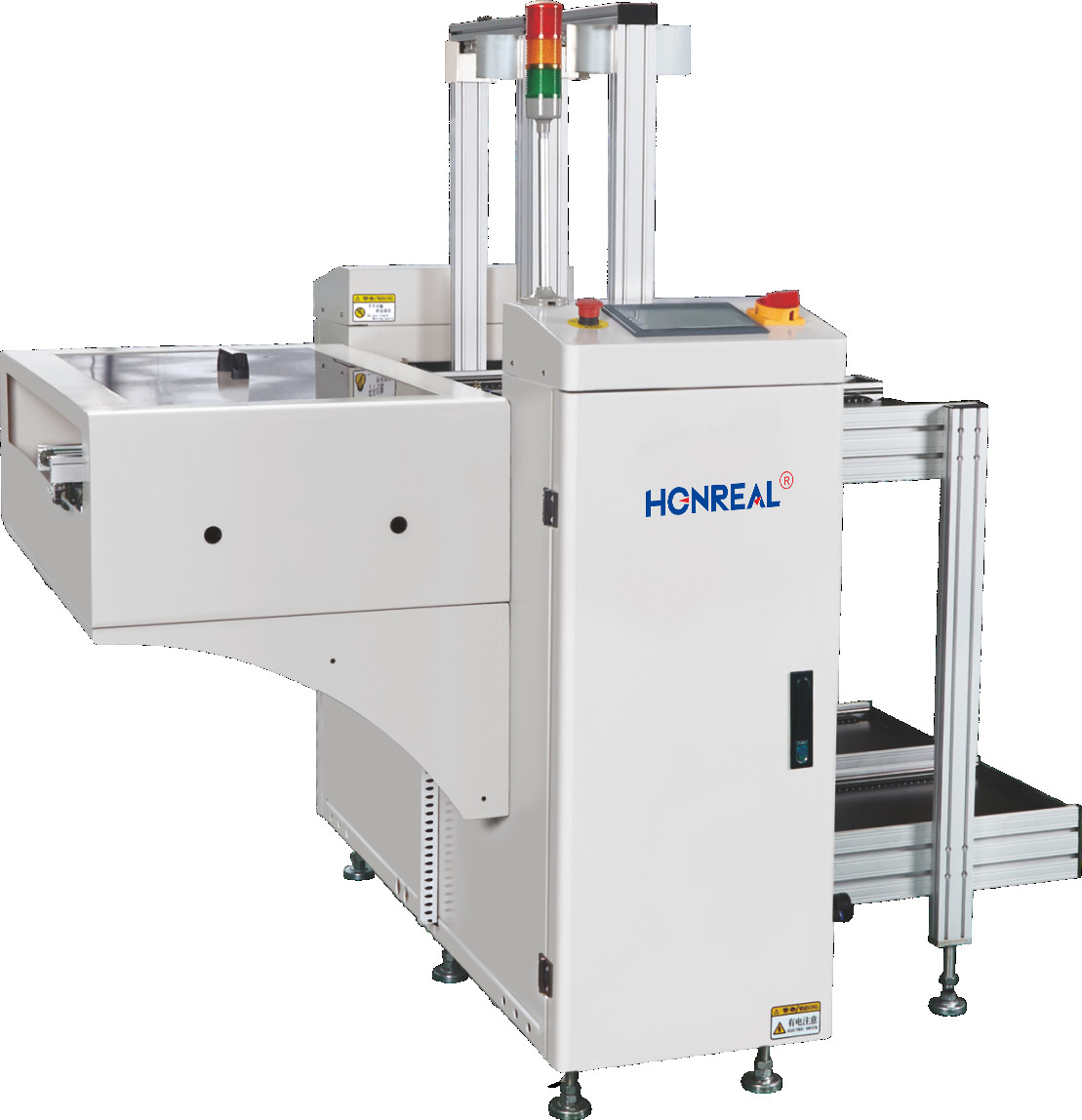

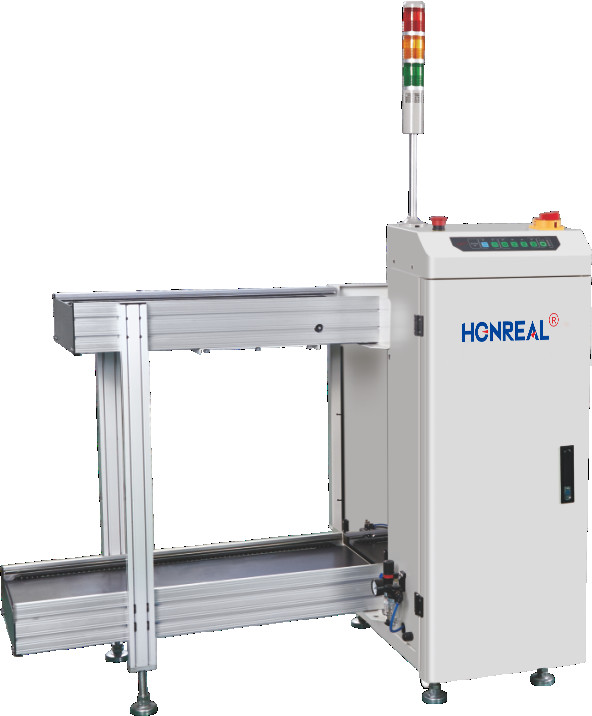

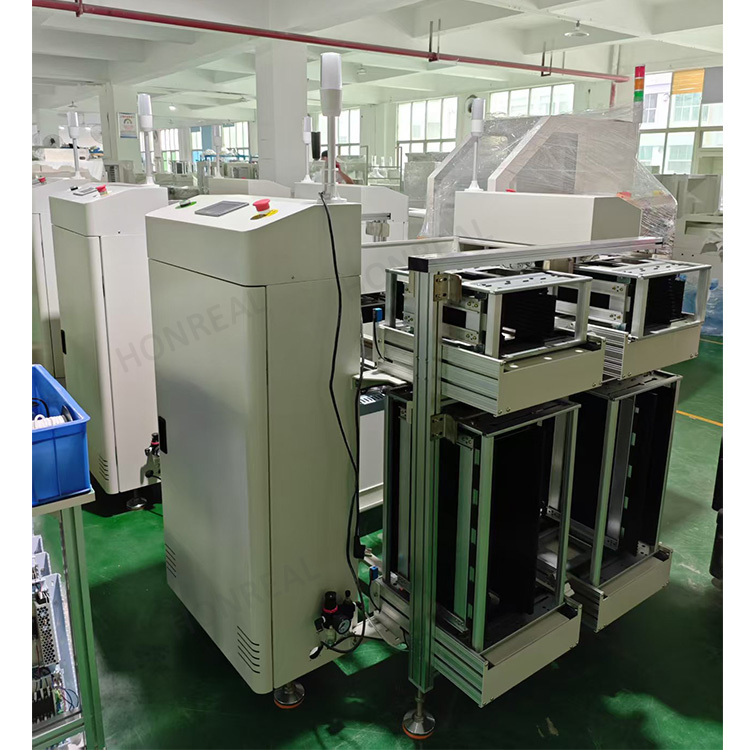

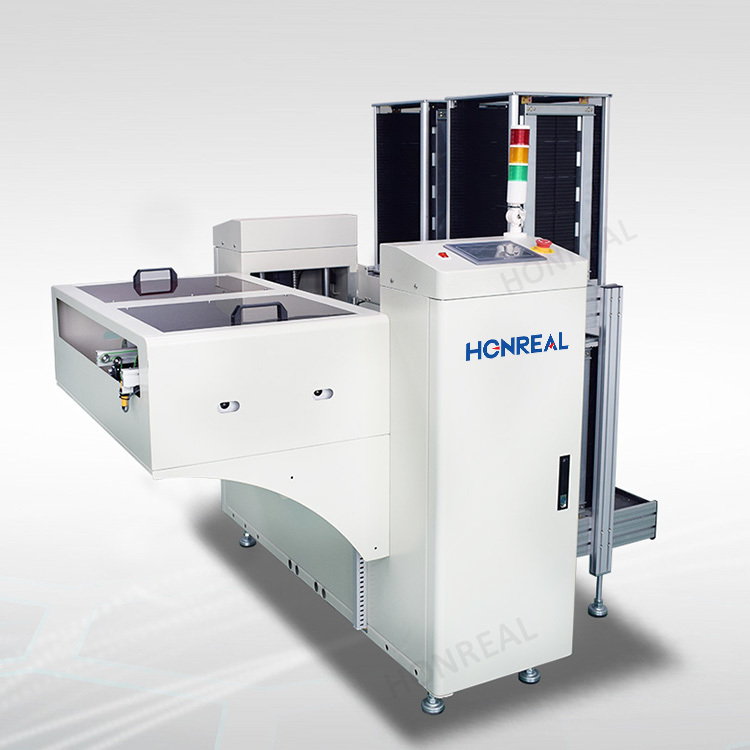

Chiny SMT Automatyczny rozładunek dla Ng & Ok PCB z podwójnym szybą dla maszyny AOI
Opis
Urządzenie to jest stosowane do pracy przyjmującej płyty PCB linii produkcyjnej SMT,i nadaje się do odbierania tablicy NG i tablicy OK po AOI za maszyną lutowniczą z powrotem.
Cechy
1.Panasonic PLC + ekran dotykowy, łatwy w obsłudze.
2- Projekt z solidną strukturą.
3Górne i dolne zaciski powietrzne zapewniają dokładne umieszczenie pudełka materiałowego.
4Specjalna konstrukcja ścieżki gazowej zapewnia, że panel PCB nie zostanie popchnięty.
5- Z sygnałem SMEMA.
|
Parametry techniczne
|
|
| Funkcja | Sprzęt ten jest wykorzystywany za AOI, poprzez odbieranie sygnału AOI, NG i OK PCB automatycznie przechowywane oddzielnie. |
|
grubość PCB
|
Min0,6 mm |
|
Numer magazynu
|
Transport w górę: 1 sztuk, transport w dół: 1 sek, (lub dostosowany) |
|
Wybór stopni
|
1-4 ((10 mm stopniowe pasy) |
|
Czas ładowania PCB
|
Około 6 sekund. |
|
Czas zmiany magazynu
|
Około 30 sekund. |
|
Kierunek transportu
|
Od lewej do prawej/od prawej do lewej (nieobowiązkowe) |
|
Wysokość transportu
|
900 ± 20 mm (lub dostosowane) |
|
Ciśnienie powietrza
|
4-6 barów, MAX30L/min |
|
Zasilanie
|
100-230 V prądu prądu przenośnego (na zamówienie) jednofazowy, MAX 300 V/A |
|
Specyfikacje
|
||||
|
Numer modelu
|
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| Wielkość PCB (L*W) | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Rozmiar maszyny (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| Rozmiar magazynu ((L*W*H) mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Waga | 150 kg | 180 kg | 210 kg | 250 kg |
