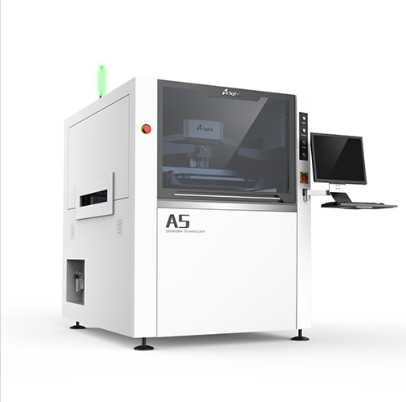

Całkowicie automatyczna drukarka na sztable PCB Automatyczna drukarka na sztable A5
Charakterystyka:
1Dokładny system pozycjonowania optycznego
Cztery regulowane źródła światła, intensywność światła jest regulowana,światło jest jednolite, a pozyskiwanie obrazu jest doskonalsze; Dobra identyfikacja (w tym nierównomierne punkty oznaczania), stosowane do cynkowania,pokrycie miedzianym, pozłacanie, rozpylanie cyny, FPC i inne rodzaje PCB o różnych kolorach.
2Wysokiej wydajności i elastyczności system czyszczenia stencilów
Nowy system wycierania zapewnia pełny kontakt z szablonem i duże odsysanie próżni. Upewnij się, że wyeliminujesz pastę lutową w siatce, utworzysz antystatyczny rolnik.i całkowicie usunąć pasty lutowej adsorbowane w szablon i siatki naprawdę realizuje skuteczne automatyczne czyszczenie funkcji.
3. Serwo napęd osi drukującej
Serwo oś Squeegee Y z napędem śruby, wyższa dokładność, bardziej stabilna obsługa, wydłużyć żywotność, aby zapewnić dobrą platformę sterowania drukiem dla klientów
4Inteligentny system wyciśnięcia
Inteligentne programowalne ustawienie, dwa niezależne silniki napędzane przez silnik, wbudowany precyzyjny zerowy system wykrywania ciśnienia.
5Specjalny układ dostosowujący grubość PCB
Wysokość platformy jest automatycznie kalibrowana zgodnie z ustawieniami grubości PCB, które są inteligentne, szybkie, proste i niezawodne w strukturze.
6Inspekcja jakości druku pasty lutowej 2D i analiza SPC
Można szybko wykryć funkcję 2D dla przesunięcia, mniej cyny, wycieków, połączenia cyny i innych problemów z drukiem, arbitralnie zwiększając punkt wykrywania;Oprogramowanie SPC może analizować próbki zebrane przez maszynę CPK wskaźnik zapewnia jakość druku.
7. Funkcja automatycznego wypełniania pasty lutowej
Regularne i stałe automatyczne dodawanie pasty lutowej w celu zapewnienia jakości pasty lutowej i ilości pasty lutowej w szablonie.W celu zapewnienia, że klient może wykonywać jakość stabilnej i ciągłej druku przez długi czas, poprawa wydajności.
8. Squeegee ciśnienie zamknięte pętli sterowanie sprzężeniem zwrotnym
Wbudowany w precyzyjny cyfrowy czujnik ciśnienia system sterowania, poprzez system sprężarki ciśnienia sprężarki, może dokładnie wyświetlić pierwotną wartość ciśnienia sprężarki,Inteligentnie regulować głębokość ciśnienia wyciśniacza, zapewnić stałą wartość ciśnienia w procesie druku i uzyskać najwyższą kontrolę procesu oraz zrealizować doskonałą drukowanie urządzeń o wysokiej gęstości i cienkiej odległości.
9Funkcja kontroli temperatury i wilgotności
Automatyczna regulacja i nadzór temperatury i wilgotności w prasie drukarskiej w celu zapewnienia stabilnych właściwości fizycznych materiałów drukujących.
10.Płytka odsyskowa próżniowa i funkcja prasy górnej
Może automatycznie zacisnąć PCB o różnych rozmiarach i grubościach, aby skutecznie przezwyciężyć deformację deski, Upewnij się, że cyna jest jednolicie drukowana.
11. Funkcja wykrywania krawędzi pasty lutowej szablonu
W czasie rzeczywistym wykrywanie marginesu pasty lutowej (gruntości) na szablonie,inteligentna instrukcja wypełniania cyny
12. Funkcja wykrywania wtyczki stencil
Kompensując źródło światła powyżej szablonu, CCD służy do sprawdzania siatki w czasie rzeczywistym, tak aby szybko wykryć i ocenić, czy po czyszczeniu szablon jest zablokowany,i przeprowadzać automatyczne czyszczenie, który jest uzupełnieniem wykrywania 2D PCB.
Parametry urządzenia:
|
SKręgi kręgowe: |
370*370mm~737*737mm |
|
Myślność: |
25~40 mm |
|
Rozmiar PCB ((min~max) |
50*50~400*340 mm |
|
grubość PCB |
0.4~6 mm |
|
Strona owarpień PCB |
< 1% |
|
Wysokość transportu |
900±40 mm |
|
Kierunek transportu |
Z lewej na prawo lub z prawej na lewo |
|
Prędkość transportu |
Maksymalnie 1500 mm/s, programowalne |
|
Głowa drukująca |
Dwie niezależne głowice drukarskie z napędem |
|
Prędkość wycieraczki |
6~200 mm/s |
|
kąt odcisku |
60°/55°/45° |
|
Rodzaj wyciekacza |
Stal nierdzewna (standardowa) Plast |
|
Wymagania w zakresie oddzielenia szablonu |
0.1 ~ 20 mm/s Programowalne |
|
System czyszczenia |
Sucha/wilgotna/próżna ((programowalna) |
|
Tabela Zakres dostosowania |
X: ± 10 mm Y: ± 10 mm |
|
CCD FOV |
8*6 mm |
|
Kontrola pasty lutowej |
Standardy inspekcji 2D |
|
Dokładność pozycji powtarzania |
±0,025 mm |
|
Czas cyklu |
< 7s (z wyłączeniem druku i czyszczenia) |
|
Zmiana produktu |
< 5 min |
|
Potrzebne powietrze |
40,5-6,5 kg/cm2 |
|
Masa maszyny |
Około 1000 kg |
|
Wymiary maszyny |
1220*1355*1500 |
