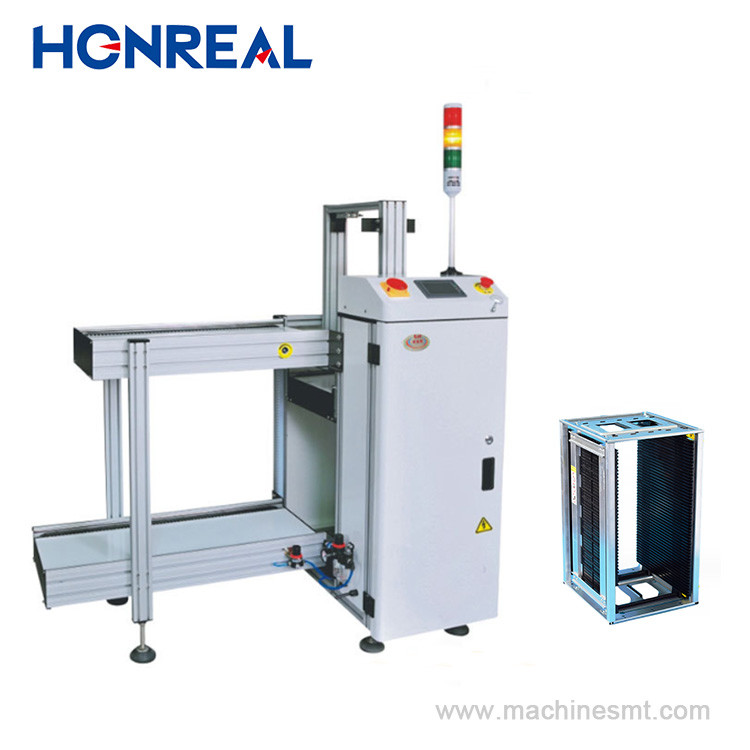

Elektroniczne urządzenia montażowe Automatyczne ładowarki PCB SMT
Wprowadzenie produktu:
1Ta jednostka służy do wysyłania PCB z magazynu do linii produkcyjnej SMT.
2Stabilny i niezawodny system sterowania PLC;
3Łatwy w obsłudze interfejs sterowania ekranem dotykowym LED;
4.Pneumatyczne zaciski górnego i dolnego trzech punktów zapewniają ustawienie magazynu;
5. Efektywna konstrukcja siły napędowej może zapewnić nieprzerwane działanie PCB;
6.3 magazyny do ładowania.
7.Ruch od lewej do prawej lub od prawej do lewej (nieobowiązkowe).
8.Zawsze monitorowanie awarii maszyny;
9. Solidna i stabilna konstrukcja;
10port.SMEMA jest kompatybilny;
| Parametry techniczne | |
| Funkcja | Ta jednostka jest używana do wysyłania PCB z magazynu do linii produkcyjnej SMT |
| grubość PCB | Min0,6 mm |
| Numer magazynu | Transport w górę: 1 sztuk, transport w dół: 1 sek, (lub dostosowany) |
| Wybór stopni | 1-4 ((10 mm stopniowe pasy) |
| Czas ładowania PCB | Około 6 sekund. |
| Czas zmiany magazynu | Około 30 sekund. |
| Kierunek transportu | Od lewej do prawej/od prawej do lewej (nieobowiązkowe) |
| Wysokość transportu | 900 ± 20 mm (lub dostosowane) |
| Ciśnienie powietrza | 4-6 barów, MAX 10L/min |
| Zasilanie | 100-230 V prądu prądu przenośnego (na zamówienie) jednofazowy, MAX 300 V/A |
To jest standardowy model
| Specyfikacje | ||||
| Numer modelu | HR-250 | HR-330 | HR-390 | HR-460 |
| Wielkość płyt PCB (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Rozmiar maszyny (L×W×H) mm | 1370×750×1200 | 1550×830×1200 | 1750×920×1200 | 1750×990×1200 |
| Rozmiar magazynu (L×W×H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Waga | 110 kg | 135 kg | 155 kg | 175 kg |
