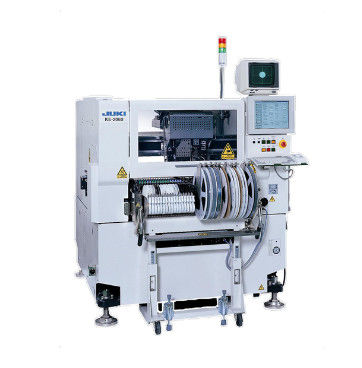

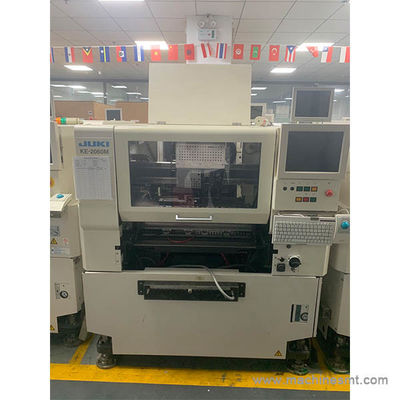

Juki KE-2050 2060 Wykorzystane wybieranie i umieszczenie wysokiej prędkości do montażu PCB

12 500 CPH: chip (centrowanie laserowe/efektywny takt)
1 850 CPH: układ scalony (centrowanie wizyjne/efektywny takt), 3 400 CPH z opcją MNVC.
Jedna wielodyszowa głowica laserowa (4 dysze) plus jedna głowica o wysokiej rozdzielczości (1 dysza)
od 0603 (0201) do komponentów kwadratowych 74 mm lub 50x150 mm
Opcja 0402 (01005) zainstalowana fabrycznie.
System centrowania wizyjnego (z oświetleniem dolnym, bocznym i tylnym, rozpoznawaniem kulek i rozpoznawaniem podziału)


(1) Podstawowa filozofia wspierania najbardziej zaawansowanego montażu o wysokiej gęstości to „szybciej i dokładniej”, aby osiągnąć unikalną technologię montażu o wysokiej gęstości i wysokiej precyzji.
A. Wysoka wydajność produkcji:
Wysokostopniowy stelaż: Zwiększa sztywność o 40% poprzez integrację stelaży osi Y, co skutkuje znaczną poprawą wydajności drgań, prowadząc do 20% wzrostu rzeczywistej wydajności montażu.

Wysoka precyzja:
Podwójny napęd XY i samodzielna głowica montażowa: W przypadku jednostki XY, w pełni opracowany przez JUKI system serwo AC i system enkoderów liniowych są w pełni sterowane w pętli zamkniętej. Odpowiednio, dwusilnikowy napęd osi X i osi Y, może być wolny od wpływu kurzu i temperatury na szybki i precyzyjny montaż. Ponadto, każda dysza posiada całkowicie niezależne sterowanie serwo AC dla ruchu górnego i dolnego głowicy montażowej, a wysokość każdej dyszy może być precyzyjnie kontrolowana. Co więcej, każda dysza jest zamontowana pod różnymi kątami, dysze nie wpływają na siebie nawzajem.
b. Niezależne sterowanie osi Z / θ: ruch każdej dyszy w górę i w dół (oś Z), obrót (oś θ) przez niezależny silnik serwo AC. Dzięki temu dysza nie jest łatwo narażona na precyzyjne sterowanie.

B. Kompatybilność:
Kompatybilność z FPC: zastosowanie silnego nowego oświetlenia OCC, kompatybilność z FPC (elastyczna płytka drukowana). Poprzez połączenie oświetlenia refrakcyjnego, zdolność identyfikacji znacznika podłoża jest dalej poprawiona.

C. Wysoka jakość:
Technologia montażu próżniowego: Oryginalna funkcja automatycznego odsysania próżniowego JUKI zapobiega unoszeniu się elementów i lutu w pobliżu zespołu.

Firma obiecuje:

Bardzo cenimy Państwa opinie na temat jakości informacji, wszystkie informacje będą objęte odpowiedzią dotyczącą jakości informacji;
Zgodnie z wymogami umowy dotyczącymi instalacji, uruchomienia i szkolenia personelu technicznego dla kupującego sprzedanego sprzętu.
Zapewniamy długoterminowe wsparcie techniczne, nasza firma posiada odpowiedni zapas materiałów eksploatacyjnych, jeśli kupujący zażąda zamówienia części zamiennych, nasza firma może zapewnić je terminowo.
