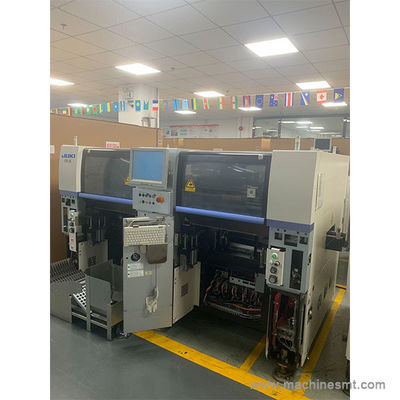

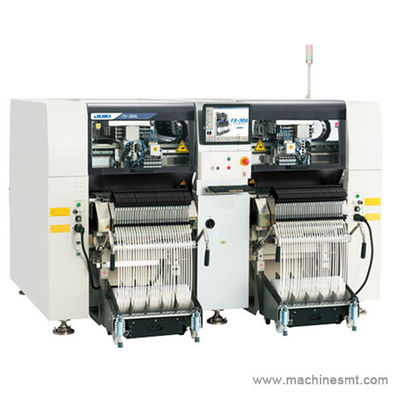

Stosowany Juki FX-3RA SMT Pick And Place Machine Automatyczny wysokiej prędkości modułowy montaż
Cechy
|
Szczotka |
90,000CPH (0,040 Sek. / chip / Optimum) |
|---|
0402 mm ((01005 cala) ~ 33,5 mm × 33,5 mm
Rozpoznanie laserowe: ±0,05 mm ((±3σ)
Ośrodkowanie na miejscu przy użyciu zintegrowanego lasera
2 stacje, 4 bramki, 4 głowice rozmieszczające, 24 dysze
Liniowy serwomotor z napędem XY z pełnym układem sterowania zamkniętym
Do 240 elementów
Elektryczne lub mechaniczne wózki do karmienia
Specyfikacja
|
Pozycja/Model |
Wysokiej prędkości modułowy montaż |
Wysokiej prędkości modułowy montaż |
|
|---|---|---|---|
|
Rozmiar deski |
Rozmiar L ((410x360mm) |
- Tak, tak. |
nie |
|
L-szerokość ((510x360mm) *1 |
- Tak, tak. |
nie |
|
|
Rozmiar XL ((610×560mm) |
nie |
- Tak, tak. |
|
|
Zmiany w odniesieniu do długiego PWB*1 |
800×360 mm |
800×560 mm |
|
|
Wysokość części |
6 mm |
- Tak, tak. |
|
|
Wielkość części |
Rozpoznanie laserowe |
0402 ((01005) ~ 33,5 mm × 33,5 mm |
|
|
Prędkość umieszczenia (czip) |
Optymalny |
0.040 sekund / chip ((90,000CPH) *2 |
|
|
IPC9850 |
66,000CPH*2 |
||
|
Dokładność umieszczenia |
Rozpoznanie laserowe |
± 0,05 mm(±3σ) |
|
|
Wejścia z podkładki |
Maks. 240 w przypadku taśmy 8 mm |
||
*1 Rozmiar L-Wide, zastosowanie do długich PWB jest opcjonalne.
*2 Ta prędkość nie ma zastosowania do płyt o rozmiarze XL.
