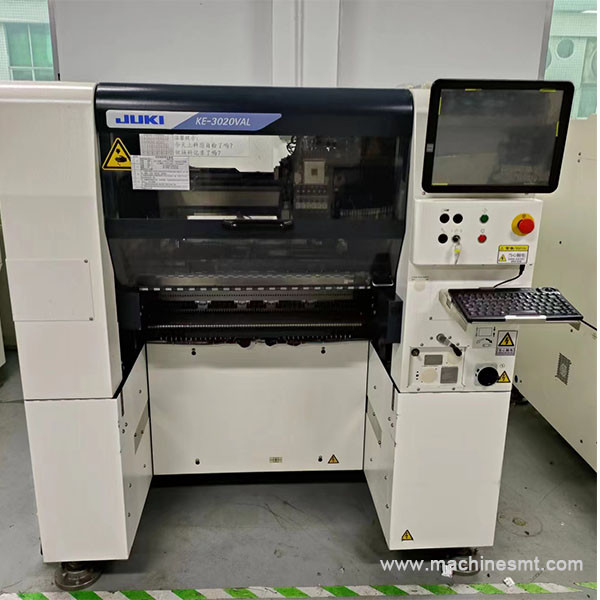

Sprzęt JUKI SMT Wysokiej Szybkości Elastyczny Monter KE-3020VA
Cechy
Kontynuacja ewolucji serii KE
|
Szczotka |
20,900CPH chip (laserowe centrum / Optimum) |
|---|---|
|
IC |
9,470CPH (centryzacja widzenia / MNVC) |
Od 0402 ((01005) do elementów kwadratowych o długości 74 mm lub 50×150 mm
KE-3020VA
1 głowica laserowa z wieloma dyszami (6 dysz) plus
jedną głowicę IC z czujnikiem CDS (1 dysze)
Wykorzystanie elektronicznych podwójnych taśm podawczych umożliwia montaż maksymalnie 160 typów komponentów.
MNVC jest standardowa
Wysokiej prędkości, w trakcie lotu, koncentracja widzenia
(w przypadku użycia zarówno kamery o wysokiej rozdzielczości, jak i MNVC)
Wysokiej prędkości podawanie komponentów tacy (opcjonalnie)
Większe rozmiary PWB w osi X (opcja)
Umiejscowienie w PoP (opcja)
| Szybki inteligentny montaż modułowy | |||||
|---|---|---|---|---|---|
| Model | RS-1R | ||||
| Specyfikacja przenośnika | standardowy | 150 mm przedłużenia przenośnika, w górnym i dolnym zakresie |
250 mm przedłużenie przenośnika, w górnym i dolnym zakresie |
||
| Rozmiar deski | minimalne | 50 × 50 mm | |||
| maksymalny | 1 bufor | 650×370 mm (jednorazowe mocowanie) | |||
| 950×370 mm (podwójne mocowanie) | 1,100×370 mm (podwójne zaciskanie) | 1,200×370 mm (podwójne mocowanie) | |||
| 3 bufory | 360×370 mm | 500×370 mm | 600×370 mm | ||
| Wysokość części | 25 mm | ||||
| Wielkość części | 0201*1 ↓74 mm /150×50 mm | ||||
| Prędkość umieszczenia | Optymalny | 47,000CPH | |||
| IPC9850 | 31,000CPH | ||||
| Dokładność umieszczenia | ± 35 μm ((Cpk ∞ 1) | ||||
| Rozpoznawanie wzroku | ± 30 μm | ||||
| Wejścia z podkładki | maks.112*2 | ||||
