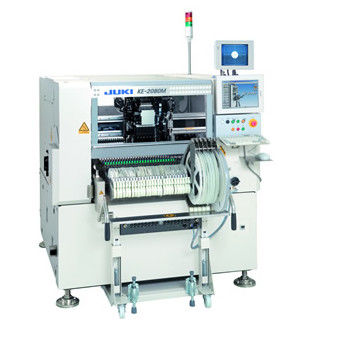

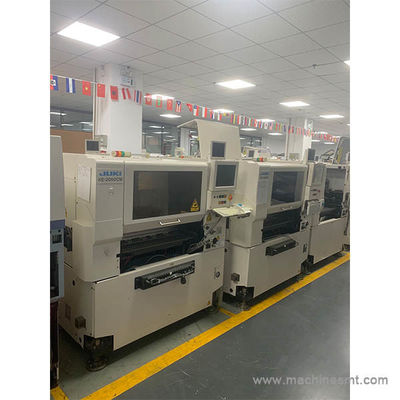

Juki 2000 FX Seies używany SMT Pick And Place Machine elastyczny montaż KE-2080
Cechy
Ultra elastyczny KE-2080 może umieszczać szeroki zakres komponentów od 0402 (01005) i IC, do nieparzystych,
Wszystkie z najwyższą precyzją i szybkością.
Szczotka
20,200CPH ((laserowe skupienie/optymalny) ((0,178 Sek./czyp)
16,700CPH ((centryzacja laserowa/IPC9850)
IC
1,850CPH (centryzacja wzroku / skuteczny takt)
4860 CPH z opcją MNVC.
Jedna głowica laserowa z wieloma dyszami (6 dysz) plus jedna głowica wysokiej rozdzielczości (1 dysz)
Od 0402 (01005) do 74 mm części kwadratowych lub 50×150 mm
System koncentracji widzenia (z oświetleniem dolnym, bocznym i tylnym, rozpoznawaniem wszystkich kul i rozpoznawaniem podziałów)
|
Rozmiar deski |
Rozmiar M (330×250 mm) |
○ |
|
|---|---|---|---|
|
Wielkość L (410×360 mm) |
○ |
||
|
L-Wide size ((510×360mm) (opcjonalnie) |
○ |
||
|
Wielkość E (510×460 mm) *1 |
○ |
||
|
Wielkość części |
Rozpoznanie laserowe |
0402 (01005)?? 33,5 mm |
|
|
Rozpoznawanie wzroku |
Standardowa kamera |
□3mm•□74mm lub 50×150mm |
|
|
Kamera o wysokiej rozdzielczości (opcjonalnie) |
1.0×0,5 mm*3 □48 mm lub 24×72 mm |
||
|
Prędkość umieszczenia |
Szczotka |
Optymalny |
0.178sek./czip ((20,200CPH) |
|
IPC9850 |
16,700CPH |
||
|
IC*4 |
1,850CPH |
||
|
|
|||
|
Dokładność umieszczenia |
Rozpoznanie laserowe |
± 0,05 mm ((Cpk ̇1) |
|
|
Rozpoznawanie wzroku |
±0,03 mm (±0,04 mm przy użyciu MNVC) |
||
|
Wejścia z podkładki |
Maks. 80 na 8mm T/F*6 |
||
*1 Prosimy o podanie szczegółów na tablicy o rozmiarze E.
*2 W przypadku stosowania MNVC (opcja)
*3 Przy użyciu kamery o wysokiej rozdzielczości (opcja)
*4 Skuteczna prędkość: prędkość umieszczania układu IC wskazuje szacunkową wartość uzyskaną, gdy maszyna umieszcza 36 elementów QFP (100 pinów lub więcej) lub komponentów BGA (256 kul lub więcej) na tablicy wielkości M.
(CPH = liczba składników umieszczonych przez godzinę)
*5 Szacowana wartość przy użyciu MNVC (opcjonalnie) i jednoczesnym odbieraniu komponentów ze wszystkimi dyszami.
*6 Wliczając matrycowy wymiennik tac, maks. 110.
