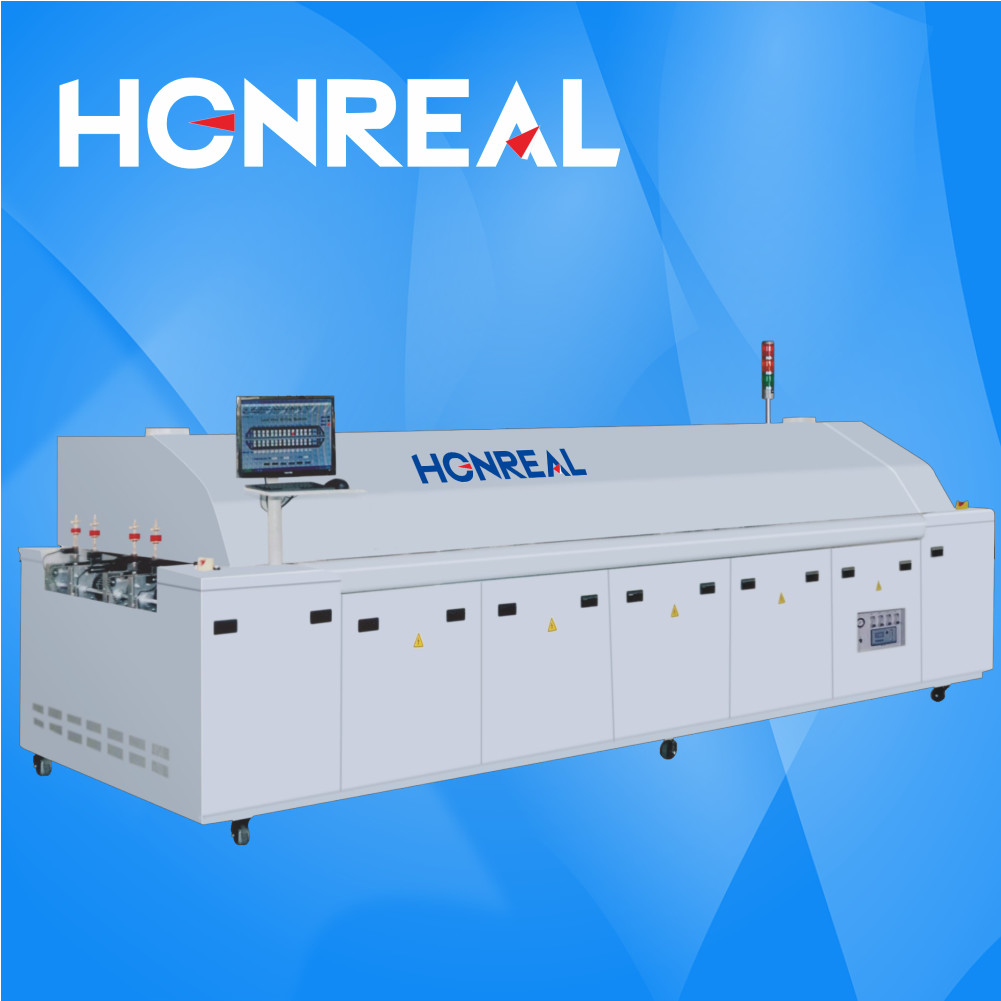

Przesyłanie ciepłego powietrza do pieca Smt Solder Reflow Machine Lead Free Solder
Charakterystyka:
HMaszyna do lutowania z powrotem wodorem azotowym serii R
1Modułowa konstrukcja strefy temperatury sprawia, że utrzymanie jest wygodne i szybkie.
2Samodzielnie rozciągająca się szyba prowadnicza zapobiega również deformacji, która powoduje upadek deski.
3Metody segmentowanego ogrzewania oszczędzają energię i zmniejszają zużycie energii.
4Jedna rozszerzona strefa chłodzenia przez ciągłe powietrze na górze i na dole
5. Urządzenie odzyskiwania strumienia spełnia wymagania ochrony środowiska
6. Komunikacja SMEMA umożliwia automatyczny tryb działania
7Około 70% maszyny wykorzystuje importowane akcesoria markowe w celu zapewnienia trwałości i stabilności.
| Maszyna |
HR-8C |
HR-10C |
| Strefy ogrzewania |
8 górnych stref |
górne dziesięć stref |
| dolne 8 stref |
10 najniższych stref |
| Tunel grzewczy |
3110 mm |
3890 mm |
| Wymiar |
L5520*1430*1530 |
L6300*1430*1530 |
| Waga netto |
Około 2760 kg. |
około 3060Kg |
| Pojemność ogólna |
64 kW |
83 kW |
| Zużycie energii |
Ok. 7-30 kW |
Ok. 9-38 kW |
| Czas wzrostu |
20 minut. |
20 minut. |
| Typ kontroli |
PC + sterowanie PLC |
| Metoda podgrzewania |
W pełni przymusowa konwekcja powietrza |
| Regulowanie temperatury |
PID sterowanie pętli zamkniętej, napęd SSR |
| Zakres temperatury |
Środowisko ---300°C |
| Dokładność temperatury |
± 1 °C |
| Uniforma temperatury |
±1,5 °C |
| Chłodzenie |
3 strefy chłodzące (górne i dolne) |
| Metoda przenośnika |
Przenośnik z pasem sieciowym i łańcuchem |
| Wysokość przenośnika |
900±20 mm |
| Maksymalna szerokość PCB |
400 mm |
| Wyłączenie PCB |
Górne / dolne 30 mm |
| Kierunek przenośnika |
Z lewej na prawo. |
| Prędkość przenośnika |
300-2000 mm/min |
| Podnoszenie haczykiem |
Pozostałe urządzenia elektryczne |
| Komunikacja górna/dolna |
SMEMA |
| Zasilanie |
380v,3ph,50hz |
Część strefy temperatury:
- Mała struktura cyrkulacji gorącego powietrza, objętość gorącego powietrza może być regulowana przez komputer.
- Importowany silnik wiatrowy o wysokiej temperaturze i objętości powietrza do 70CFM.
- Rozszerzenie długości strefy temperatury do 300 mm/strefa temperatury
- Drut ogrzewający z niklu i chromu przywożony z Japonii
- Płytka elektrolityczna o grubości 3 mm, płytka dystrybucji powietrza, równomierne rozkład ciepła
- Ogrzewanie segmentowane w celu zmniejszenia zużycia energii
- Unikalna konstrukcja przodu i tyłu zwrotu powietrza w celu uniknięcia temperatury krzyżowej
- Drut termopal importowany z Japonii
- PID sterowanie pętli zamkniętej, dokładność osiąga ±1°C
- Różnica temperatury poprzecznej do 2°C
- Zdolność procesu CPK osiąga 1.784
Instalacja i kalibracja
1Środowisko pracy i warunki pracy
/ Sprzęt ten umieszczany jest w horyzontalnym, suchym i dobrze wentylowanym warsztacie;
/ Temperatura otoczenia: 5 - 45°C;
/ wilgotność otoczenia: 20~95%;
/ Nominalne źródło zasilania: 380 V, 100 A (przewód zasilania jest drutem z prętem 16 mm2), trójfazowym i 5-przewodowym systemem;
/ Na obu końcach urządzenia należy zainstalować system sztucznego odpływu powietrza, którego przepływ jest 25 m3/min.
2Instalacja sprzętu
/ Należy ustawić sprzęt zgodnie z rzeczywistymi wymaganiami produkcyjnymi i praktyczną sytuacją;
/ Podnieść poduszki tego sprzętu i jednocześnie poziom tego sprzętu za pomocą tych poduszek
/ Sprzęt ten musi być zainstalowany poziomo.
3.Kalibracja
Wszystkie parametry tego sprzętu muszą być dostosowywane zgodnie z wymaganiami klienta, takimi jak produkt, szybkość produkcji i stosowana pasta lutowa.Te regulacje obejmują prędkość liniową łańcucha, temperatury każdej strefy itp. Sprzęt ten został skalibrowany przed wysyłką.Jest to tylko konieczne, aby sprawdzić, czy zasilanie jest stosowane do tego sprzętu przy przybyciu do fabryki.
Shenzhen Honreal Technology Co., Ltd. jest krajowym przedsiębiorstwem o wysokiej technologii, specjalizującym się w badaniach i rozwoju sprzętu SMT, produkcji, sprzedaży.Zarejestrowany kapitał spółki wynosi 5 milionów.Posiadając doświadczony zespół techniczny i doskonałą zdolność do innowacji technicznych, naszym długoterminowym celem jest stworzenie lepszego łańcucha dostaw produktów i zespołu serwisowego oraz zaspokojenie różnych potrzeb klientów.Będziemy spełniać potrzeby klientów poprzez zrozumienie klientów, stawiając ich na pierwszym miejscu i świadcząc cenne usługi.
Częste pytania
P: Jak można zagwarantować jakość sprzedaży?
A: Gwarantujemy, że każdy zestaw maszyn jest poddawany rygorystycznym testom przed ich dostarczeniem, aby zapewnić doskonałą wydajność wszystkich produktów.
P: Jak idzie szkolenie?
A: Po zakupie naszych maszyn, inżynierowie mogą iść do naszej firmy lub jest tak łatwo obsługiwać
maszyna zgodnie z instrukcją szkolenia i instrukcją obsługi, instrukcja obsługi będzie dostarczana razem z maszyną.
P: Chciałbym zapytać, czy możliwe jest umieszczenie mojego logo na produkcie.
Mamy nadzieję, że wiecie, że nasza firma Aogeo doskonale wspiera usługi logo na zamówienie, robimy to.
P: Czy używanie tych maszyn jest trudne?
Odpowiedź: Nie, wcale nie. Dla naszych poprzednich klientów, najwyżej 2 dni wystarczy, aby nauczyć się obsługiwać maszyny.
