Maszyna do lutowania ciepłym powietrzem SMT, całkowicie automatyczny pieczar do utwardzania

Wysokiej jakości PCB W pełni automatyczne utwardzanie IR Piec Coatflow ICM-2200 3300

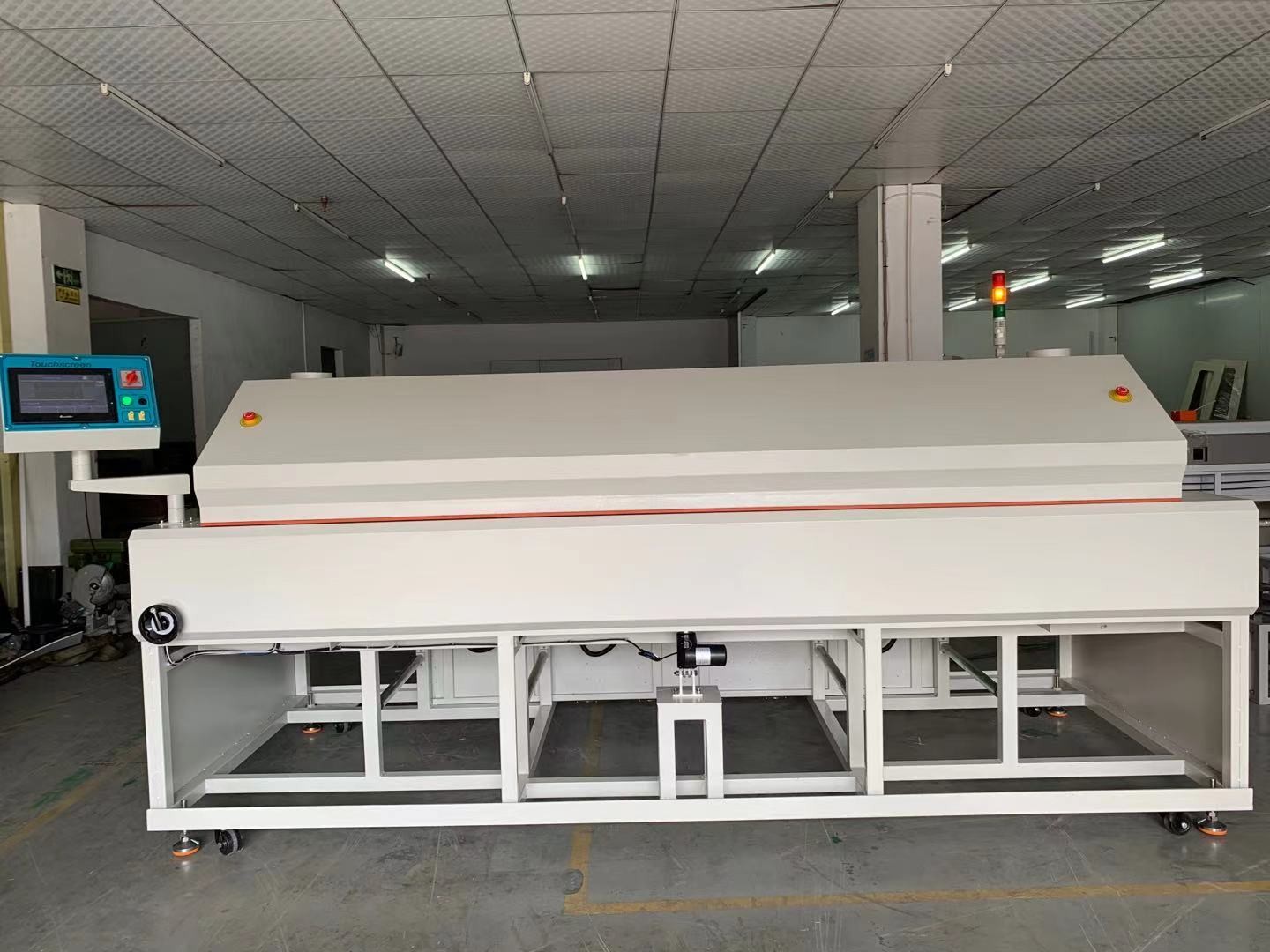

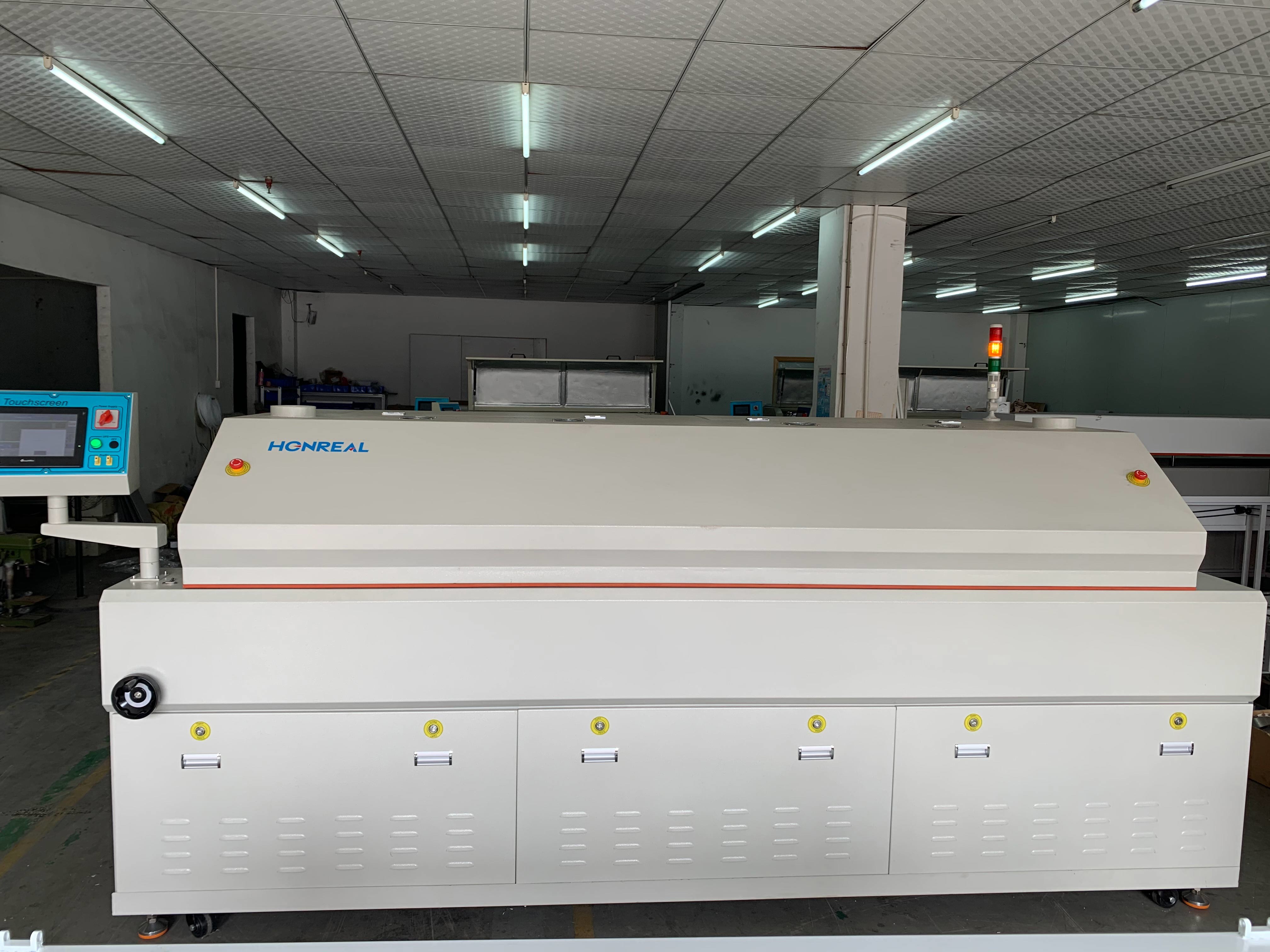

Główna maszyna:

1.Maszyna do utwardzania w linii (seria ICM) jest ideą do produkcji utwardzania dużych objętości. Łatwo je zintegrować z różnymi maszynami do powlekania konformalnego.

2Dostępne w różnych długościach, zapewniają elastyczność, aby dopasować się do wymagań produkcyjnych oraz charakteryzują się solidną konstrukcją i wyrafinowanym wyglądem.

3.Piekarnik jest wyposażony w unikalną konstrukcję spalania w dół.Plenum pod liniami przenośnikowymi usuwa lotne związki organiczne ((VOC), które zazwyczaj występują w zastosowaniach powłoki komórkowej.Zapewnia to bezpieczne środowisko pracy po połączeniu z zewnętrznym układem wydechowym

4Górną osłonę można podnieść ręcznie, aby utrzymać ogrzewanie.

System ogrzewania:

1Komora wytrzymałościowa osiąga jednolitą atmosferę termiczną dzięki specjalnemu podgrzewaczowi węglowemu z podczerwieni z Japonii.

2Wszystkie grzejniki mogą być regulowane ręcznie w wysokości, aby uzyskać najlepszą wydajność cieplną dla różnych produktów.

3Wewnętrzny tunel pieca jest wykonany ze stali nierdzewnej, która jest łatwa do czyszczenia.

4Specjalnie powiększyliśmy warstwę odporną na ciepło do 100 mm, aby skutecznie zapobiec utratom ciepła, aby zaoszczędzić energię.

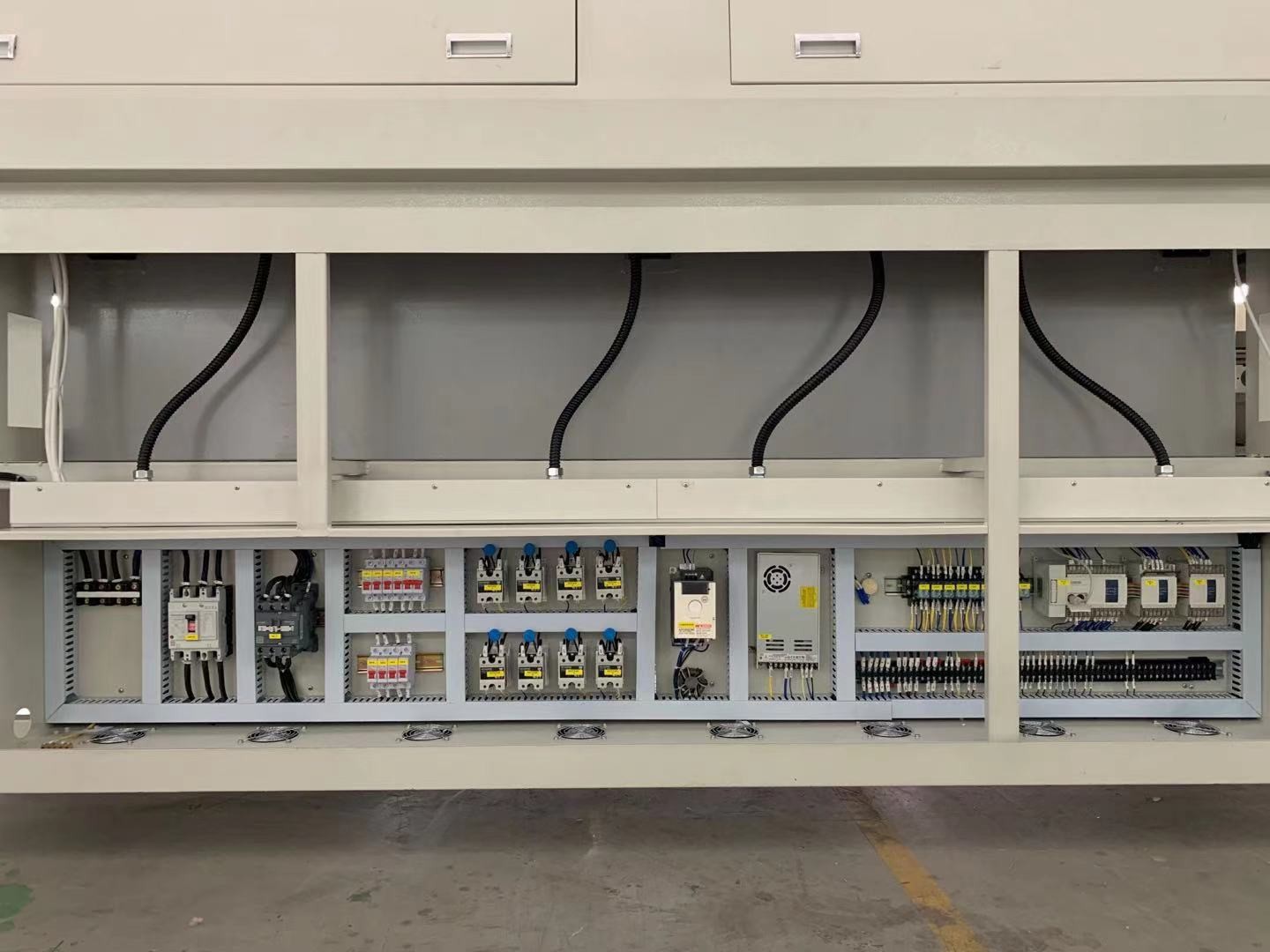

System elektryczny:

1.PLC i kolorowy ekran dotykowy do sterowania. Może przechowywać ponad 50 grup parametrów na ekranie dotykowym.

2.PID do regulacji temperatury, można regulować temperaturę poniżej ±2°C.

3.Komponent elektryczny marki Schneider (Niemcy),Omron (Japonia).

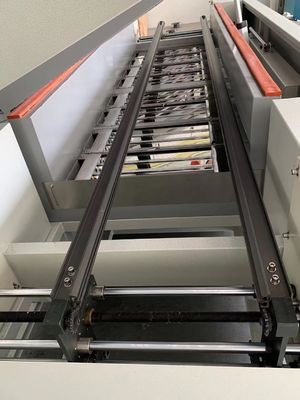

System przenośnika:

Na wejściu i wyjściu są płyty, które możemy regulować wysokością, aby zapobiec utratom ciepła z obu końców.

System przenośnikowy z napiętą siatką, zdolny do przenoszenia 20 kg produktów.

Przygotowanie przed uruchomieniem maszyny:

1. Sprawdź, czy napięcie i prąd znamionowy źródła zasilania mogą spełniać wymagania i czy jest to trzyfazowe zasilanie 4-liniowe.

2Sprawdź, czy zasilanie jest już podłączone do maszyny.

3Sprawdź, czy maszyna jest prawidłowo uziemiona.

4Sprawdź, czy w szafie elektrycznej pozostały jakieś obce przedmioty i czy wszystkie gniazda mogą prawidłowo działać w szafie elektrycznej.

5Sprawdź, czy wszystkie wyłączniki awaryjnego zatrzymania na obu końcach podawania i rozładowywania są wystrzelone do normalnych pozycji.

6Upewnij się, że rury wydechowe na obu końcach urządzeń do utwardzania i wyładowania są elastycznie podłączone do głównych rur wentylacyjnych.

7. Sprawdź, czy wszystkie siedzenia z łożyskami rolkowymi są prawidłowo smarowane.

8Sprawdź, czy łańcuchy przenośnikowe nie wychodzą z szyn przewodni w komorze.

9Sprawdź, czy wszystkie śruby mocujące dla kołnierzy i biegów na obu końcach podawania i rozładunku systemu przenośnika są mocno obrócone.

10. Sprawdź, czy łańcuchy mogą normalnie działać i upewnij się, że nie są naciskane lub zablokowane, są prawidłowo przymocowane do wszystkich kołnierzy i nie odchodzą.

11Nie pozwól, aby w komorze pozostał żaden przedmiot, z wyjątkiem części roboczych.
