Dom /Produkty/Ładowarka i rozładowarka PCB/Zastosowane automatyczne urządzenia do obróbki płyt PCB z podwójnym torem z SMEMA

Zastosowane automatyczne urządzenia do obróbki płyt PCB z podwójnym torem z SMEMA

1 set
MOQ
Negocjowalne
Cena £
Zastosowane automatyczne urządzenia do obróbki płyt PCB z podwójnym torem z SMEMA
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Numer magazynu: Transport w górę: 1 szt., transport w dół: 1 ps (lub dostosowany)
Wybierz wysokość kroku: 1-4 (skok 10 mm)
Wysokość transportowa: 900 ± 20 mm (lub dostosowane)
Zasilanie: 100-230 V AC (niestandardowe) jednofazowe, MAKS. 300 V/A
Rozmiar płytki drukowanej (dł. × szer.) ~ (dł. × szer.) mm: (50x50) ~ (350x250) mm
Rozmiar maszyny (dł. × szer. × wys.) mm: 1700 × 1450 × 1200 mm
Rozmiar magazynka (dł. × szer. × wys.) mm: 355×320×563 mm
Waga: 150 kg
Podkreślić:

Specjalistyczne urządzenia do obróbki płyt PCB

,

Urządzenia do obróbki płyt PCB z podwójnym torem
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HONREAL
Orzecznictwo: CE
Numer modelu: HR-250NG
Zapłata
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 10-20 dni roboczych
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 100 zestawów/miesiąc
opis produktu

Zautomatyzowana, spersonalizowana maszyna do obsługi PCB NG OK, magazynowy, dwutorowy rozładowywacz z SMEMA dla linii montażowej SMT



Opis

To urządzenie służy do operacji odbioru płyt PCB z linii produkcyjnej SMT i nadaje się do odbioru płyt NG i OK po AOI za maszyną do lutowania rozpływowego.

Cechy

1. Sterowanie PLC Panasonic + ekran dotykowy, łatwe w obsłudze.

2. Konstrukcja o solidnej strukturze.

3. Górne i dolne zaciski pneumatyczne zapewniają dokładne umiejscowienie skrzynki na materiał.

4. Specjalna konstrukcja ścieżki gazowej zapewnia, że panel PCB nie jest wypychany.

5. Z sygnałem SMEMA.


Parametry techniczne
Funkcja To urządzenie jest używane za AOI, odbierając sygnał AOI, NG i OK PCB są automatycznie przechowywane oddzielnie.

Grubość PCB


 Min. 0,6 mm

Liczba magazynów


 Transport w górę: 1 szt., transport w dół: 1 szt. (lub dostosowane)

Wybór skoku


 1-4 (skok 10 mm)

Czas ładowania PCB


 Około 6 sekund

Czas wymiany magazynu


 Około 30 sekund

Kierunek transportu


 Od lewej do prawej / od prawej do lewej (opcjonalnie)

Wysokość transportu


 900 ± 20 mm (lub dostosowane)

Ciśnienie powietrza


 4-6 bar, MAX 30 l/min

Zasilanie


 100-230V AC (dostosowane) jednofazowe, MAX 300V/A


Specyfikacje


Model nr


 HR-250NG HR-330NG HR-390NG HR-460NG
Rozmiar PCB (L*W) ~ (L*W) mm (50x50) ~ (350x250) (50x50) ~ (455x330) (50x50) ~ (530x390) (50x50) ~ (530x460)
Rozmiar maszyny (L*W*H) mm 1700*1450*1200 1950 × 1610 × 1200 2210 × 1730 × 1200 2210 × 1870 × 1200
Rozmiar magazynu (L*W*H) mm 355*320*563 460 × 400 × 563 535 × 460 × 570 535 × 530 × 570
Waga 150 kg 180 kg 210 kg 250 kg


Szczegóły

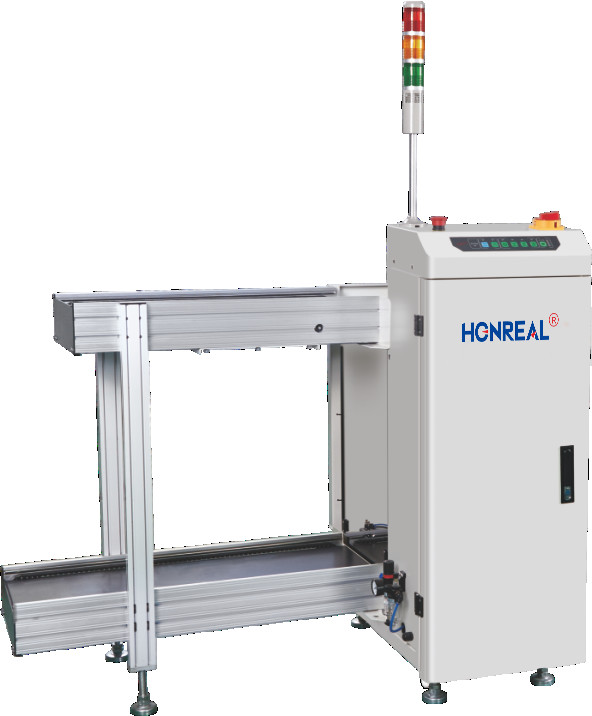

Zastosowane automatyczne urządzenia do obróbki płyt PCB z podwójnym torem z SMEMA 0

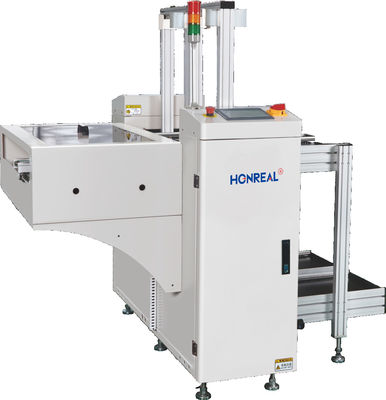

Zastosowane automatyczne urządzenia do obróbki płyt PCB z podwójnym torem z SMEMA 1

Warsztat produkcyjny

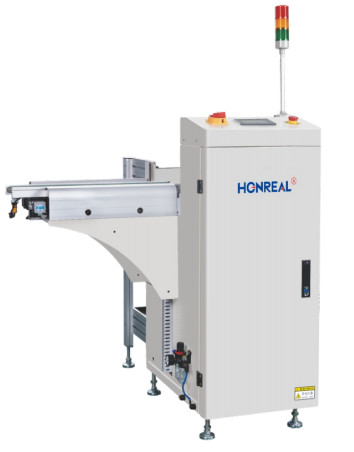

Zastosowane automatyczne urządzenia do obróbki płyt PCB z podwójnym torem z SMEMA 2

Zastosowane automatyczne urządzenia do obróbki płyt PCB z podwójnym torem z SMEMA 3


Kim jesteśmy?
Shenzhen Honreal Technology Co., Ltd. jest cenionym krajowym przedsiębiorstwem high-tech, zajmującym się badaniami, rozwojem, produkcją i sprzedażą sprzętu SMT. Z dumą obsługujemy 500 najlepszych firm elektronicznych na świecie. Z kapitałem zakładowym w wysokości 5 milionów, nasza firma może pochwalić się doświadczonym zespołem technicznym i posiada wyjątkowe możliwości w zakresie innowacji technicznych. Naszym długoterminowym celem jest stworzenie ulepszonego łańcucha dostaw produktów i zespołu serwisowego, odpowiadającego na różnorodne wymagania klientów. Stawiając na naszych klientów i rozumiejąc ich potrzeby, staramy się świadczyć cenne usługi, które przekraczają oczekiwania.


Zastosowane automatyczne urządzenia do obróbki płyt PCB z podwójnym torem z SMEMA 4


Certyfikacja

Zastosowane automatyczne urządzenia do obróbki płyt PCB z podwójnym torem z SMEMA 5


Pakowanie


Zastosowane automatyczne urządzenia do obróbki płyt PCB z podwójnym torem z SMEMA 6
