Charakterystyka:

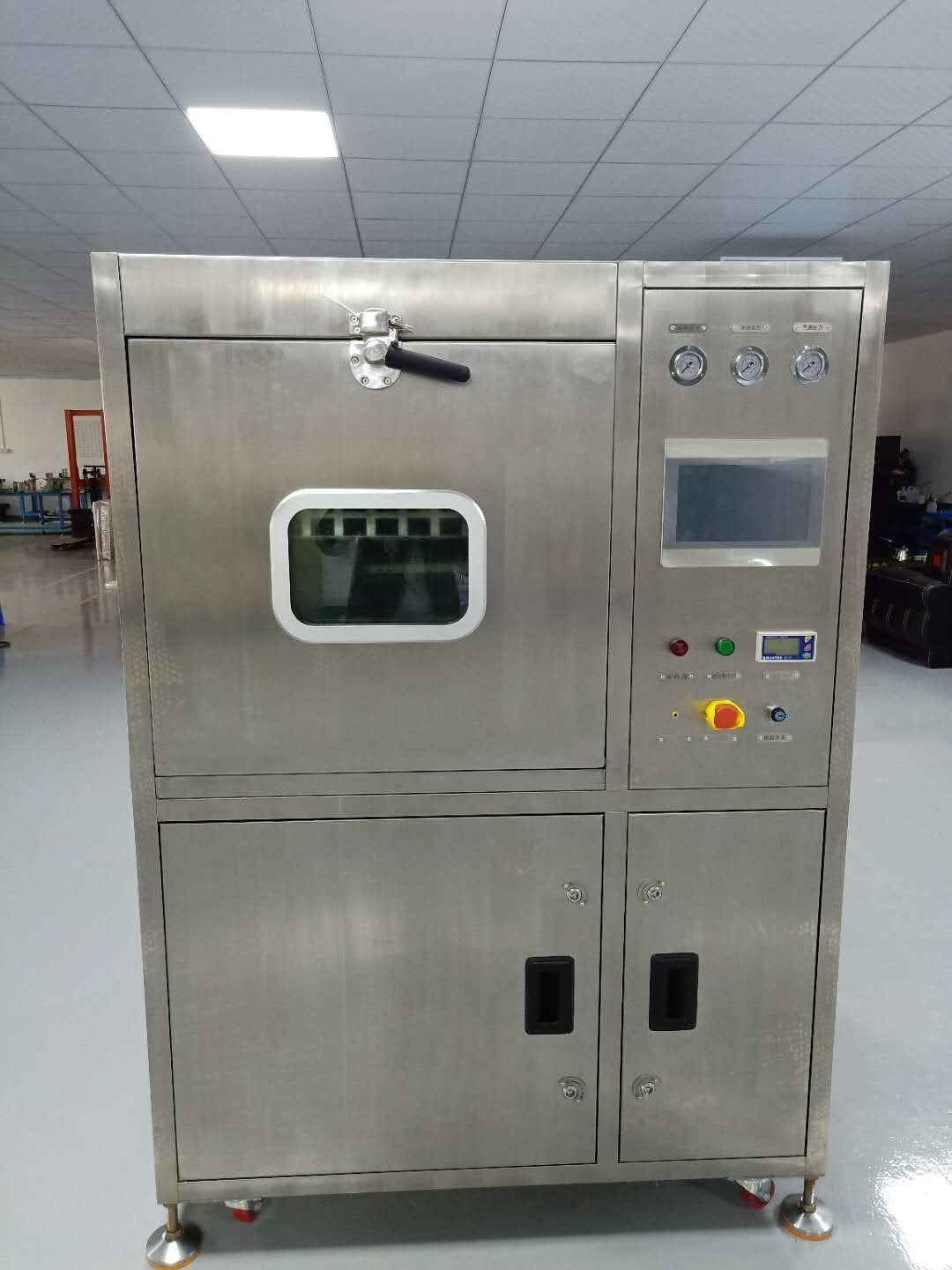

1. cały proces widoczny: proces czyszczenia jest widoczny przez przednie okno i światło LED.
2. tryb automatycznego czyszczenia: proces czyszczenia, płukania, suszenia można zakończyć w jednej szafie i kompaktowej maszynie.
3. najbardziej naukowa konstrukcja dyszy: stosowanie lewego i prawego rozkładu przyrostowego --- w celu zwiększenia wydajności czyszczenia,Górny i dolny rozkład wychylenia - całkowicie rozwiązać oczyszczanie obszar ślepy;
4. konstrukcja dyszy regulowana ciśnieniem: do rozwiązania problemu małych i lekkich PCBA w spryskarce wysokiego ciśnienia w warunkach zderzenia, rozpylania;
5. standardowy system ogrzewania zbiornika rozcieńczania: znacznie zwiększa wydajność czyszczenia. skraca czas czyszczenia;
6. kompleksowy system oczyszczania: dla SMT; THT PCBA po spawaniu powierzchni resztki żywicy, płynu rozpuszczalnego w wodzie,nieczysty płyn / pasta lutowa i inne zanieczyszczenia organiczne i nieorganiczne do dokładnego i skutecznego czyszczenia;
7. wygodne do dodawania rozcieńczenie do czyszczenia: można dodawać ręcznie, ale także automatycznie ustawiając stosunek (5% do 25%) z wodą DI i płynem chemicznym (opcjonalnie);
8Tymczasowy zbiornik i pomocniczy system ogrzewania: tymczasowy zbiornik służy do przechowywania wody rozcieńczalnej i wody DI.
W trakcie procesu czyszczenia pompa powietrza absorbuje rozcieńczenie w postaci rozcieńczenia opalonej i wysyła do tymczasowego zbiornika, a następnie pompa myjna absorbuje rozcieńczenie z tymczasowego zbiornika do czyszczenia PCBA.pompa powietrzna pochłania rozcieńczenie z zbiornika tymczasowego i wysyła je z powrotem do zbiornika rozcieńczenia.
Podczas procesu płukania pompa powietrzna pochłania wodę DI z maszyny wytwarzającej wodę DI i wysyła ją do tymczasowego zbiornika, za każdym razem po płukania woda DI zostanie wypuszczona z tymczasowego zbiornika.Woda do płukania może być podgrzewana w razie potrzeby;
9. niższe koszty eksploatacji: wbudowany filtr sprawia, że rozcieńczanie jest używane wielokrotnie.Wydmuchnij resztki detergentu z rurociągu i pompy., co skutecznie oszczędza 50% rozcieńczania.
10Funkcja kompensacji stężenia płynu:po wielokrotnym użyciu stężenie rozcieńczenia będzie coraz niższe, co wpłynie na efekt czyszczenia i skuteczność czyszczenia PCBA, w tym momencie, należy dodać do zbiornika rozcieńczania trochę skonscentrowanego płynu w celu zrekompensowania stężenia rozcieńczenia.ilość dodaje się w stężeniu płynu może być regulowana zgodnie z rzeczywistą sytuacją.
Parametry techniczne:
| Zawartość | Parametry |
| Numer modelu | HR-Q6 |

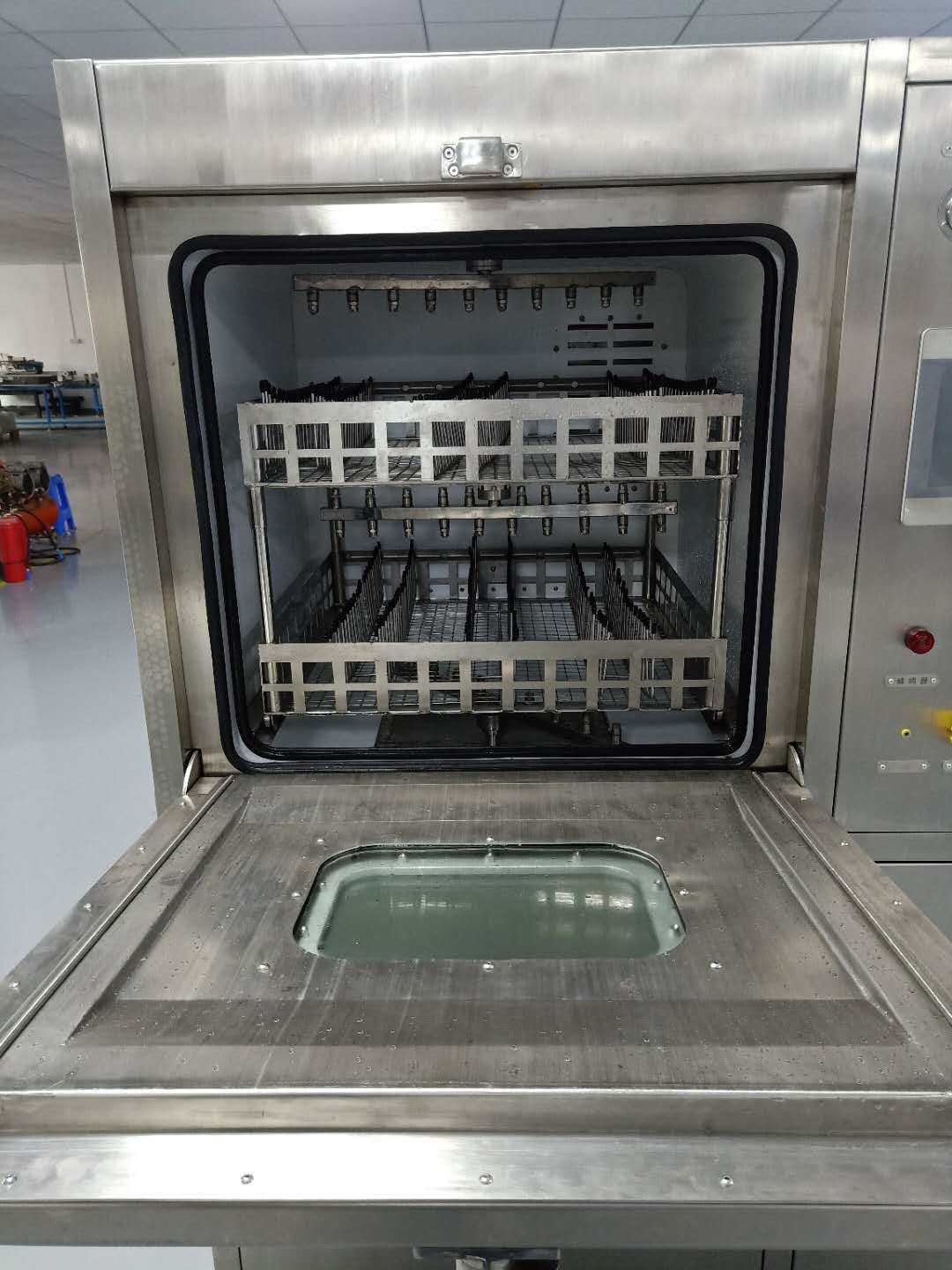

| Wielkość powierzchni czystej | L610*W560*H160mm 2 warstwy |
| Pojemność zbiornika koncentracyjnego | 30 l |
| Pojemność zbiornika rozcieńczania | 70L |
| Pojemność zbiornika natryskowego | 17-23L |
| Moc grzejnika rozpylacza | 6 kW |
| Czas czyszczenia | 0~99 minut (regulowalne) |
| Temperatura czyszczenia (płyn) | Temperatura pomieszczenia ~ 75°C (regulowana) |
| Czas płukania | 1 minuta/czas ((1-59 razy/regulowalne) |
| Temperatura spłukiwania ((Woda DI) | Temperatura pomieszczenia ~ 75 °C (regulowana) |
| Czas suszenia | 0~99 minut/ (regulowalne) |
| Zakres monitorowania odporności | 0~18M |
| Moc ogrzewacza zbiornika rozpuszczalników | 9 kW |
| Temperatura suszenia | Temperatura pomieszczenia ~99 °C/ (regulowana) |
| Moc grzejnika suszenia/KW | 6 kW |
| Ciśnienie wtrysku | 30 PSI- 90 PSI (regulowane) |
| Filtry chemiczne |
00,22 μm (cząstki filtrujące:pasta lutowa, kolonka, przepływ i zanieczyszczenia) |
| Di filtr wody | 1 cala interfejs typu szybkiego połączenia |
| Port zrzutów chemicznych | 1 cala interfejs typu szybkiego połączenia |
| Prężarka w czasie rzeczywistym | 3 PCS (dźwignia/woda DI/odpady) |
| Pompa rozpylająca pozioma | 5.5 kW |
| Wielkość włazu wydechowego | Φ100 ((W) * 30mm ((H) |
| Źródło energii; powietrze | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Waga netto | 400 kg |
| Wymiar | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd.jest krajowym przedsiębiorstwem o wysokiej technologii, specjalizującym się w badaniach i rozwoju sprzętu SMT, produkcji, sprzedaży.Zarejestrowany kapitał spółki wynosi 5 milionówOd momentu założenia firmy Honreal trwa w rozwoju technologii jako jej rdzeniu, jakości jako jej przetrwania, niezależnych badaniach i rozwoju oraz ciągłych innowacjach.Po ciągłych wysiłkach, posiada szereg wynalazków o wysokiej technologii.
P1: Jaki jest czas cykluHR-Q6Maszyna do czyszczenia?
Odpowiedź 1: W sumie 30~45 min. mycie 10min + spłukanie 10min + suszenie 10~25min.
P2: W jakich przypadkach można stosować płynHR-Q6Czyść PCBA?
A2: płyn czyszczący PCBA na bazie wody, płyn płukanie wodnym DI.
P3: Czy wiele pcbas możeHR-Q6Czysty w jednym cyklu?
A3: PCBA wielkości L200*W100mm na przykład, może oczyścić 30~40 sztuk.
P4: Czy PCBA muszą być pieczone po praniu, spłukiwaniu i suszeniu w maszynie?
A4: Oczywiście, PCBA po czyszczeniu należy umieścić w piecu elektrycznym i wypalać przez 2 godziny w temperaturze 100~110°C lub 4 godziny w temperaturze 80~90°C, aby PCBA całkowicie wyschła.
