Opis

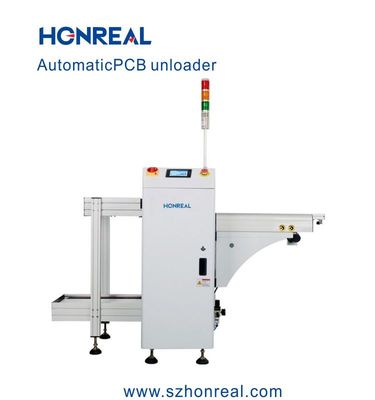

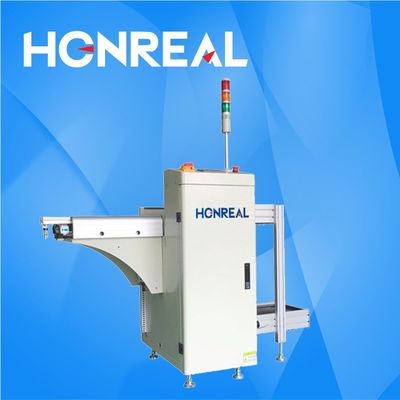

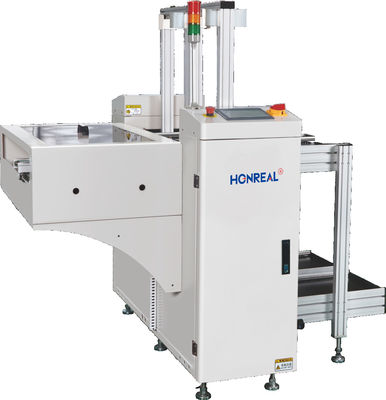

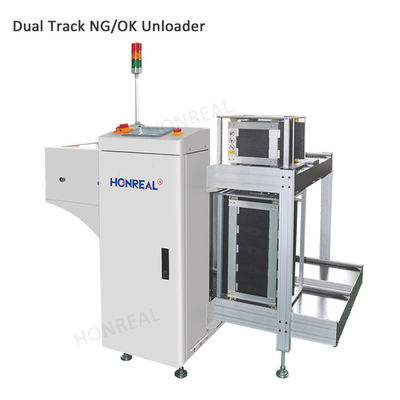

Urządzenie to jest stosowane do pracy przyjmującej płyty PCB linii produkcyjnej SMT,i nadaje się do przyjmowania tablicy NG i tablicy OK po AOI za maszyną lutowniczą z powrotem.
Cechy
1.Panasonic PLC + kontrola ekranu dotykowego, łatwe w obsłudze.
2- Projekt z solidną strukturą.
3Górne i dolne zaciski powietrzne zapewniają dokładne ustawienie skrzynki materiałowej.
4Specjalna konstrukcja ścieżki gazowej zapewnia, że panel PCB nie zostanie popchnięty.
5- Z sygnałem SMEMA.
Parametry techniczne | |
| Funkcja | Sprzęt ten jest wykorzystywany za AOI, poprzez odbieranie sygnału AOI, NG i OK PCB automatycznie przechowywane oddzielnie. |
grubość PCB | Min0,6 mm |
Numer magazynu | Transport do góry: 1 sztukę, transport do dołu: 2 sztukę, lub na zamówienie |
Wybór stopni | 1-4 ((10 mm stopniowe pasy) |
Czas ładowania PCB | Około 6 sekund. |
Czas zmiany magazynu | Około 30 sekund. |
Kierunek transportu | Od lewej do prawej/od prawej do lewej (nieobowiązkowe) |
Wysokość transportu | 900 ± 20 mm (lub dostosowane) |
Ciśnienie powietrza | 4-6 barów, MAX30L/min |
Zasilanie | 100-230 V prądu prądu przenośnego (na zamówienie) jednofazowy, MAX 300 V/A |
Specyfikacje | ||||
| HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| Wielkość PCB (L*W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Rozmiar maszyny (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| Rozmiar magazynu ((L*W*H) mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Waga | 150 kg | 180 kg | 210 kg | 250 kg |
