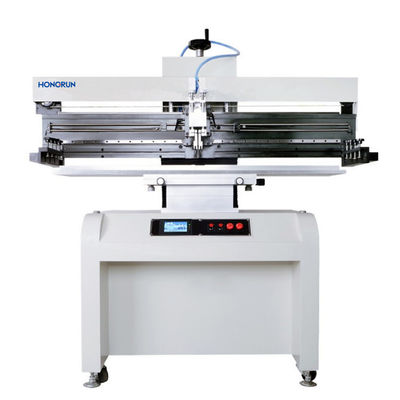

Semi-Auto SMT Stensil Printer do drukowania płyt PCB

Maszyna do druku płyt PCB

Wprowadzenie produktu:
1.Używając precyzyjnej szyby przewodniczej i silnika importowego do napędzania konwersji siedzenia ostrza, drukowania i wysokiej dokładności.
2.Skrabacz druku może obracać się o 45 stopni, łatwo drukować szablon i szczotkę, czyścić i wymieniać.
3. Blok śruby można regulować przed i po ostrzu, aby wybrać odpowiednią pozycję druku.
4.W połączeniu z płytką druku z stałą rowką i PIN, łatwa instalacja i regulacja, do druku jedno- i dwustronnego.
5.School Edition sposób przenoszenia stalowej siatki, w połączeniu z drukowanymi (PCB), X, Y, Z. Praktyczna drobna regulacja.
6.Może być ustawiona na jednokierunkowe i dwukierunkowe, różne metody druku.
7.Z funkcją automatycznego liczenia w celu ułatwienia tworzenia statystyk produkcji.
8Przystosowane są ustawialne kąty ostrza, stalowe ostrze i gumowy szkrab.
9Ekran dotykowy z funkcją oszczędzacza ekranu, czas może być regulowany w celu ochrony życia ekranu dotykowego.
10Wyświetlacz prędkości drukowania, regulowany.


Charakterystyka i funkcje urządzeń

1.1 Przyjmując niemieckie silniki precyzyjne i przewodniki liniowe, drukowanie uchwytującego ścieracz ma tendencję do większej stabilności;

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;

1.3 całkowite napięcie źródła zasilania wejściowego: jednopasowe 220V 50/60Hz, zużycie energii 100W, wyświetlanie stanu pracy w trybie online;

1.4 Podstawę druku można podnieść o 450 mm i zamocować, co sprawia, że jest ona wygodna do załadunku i rozładunku szraby oraz czyszczenia stalowych siatek;

Podstawę druku 1,5 można przesunąć do przodu i ustawić, dzięki czemu łatwo dopasować pozycję wzoru stalowej siatki, aby uzyskać lepsze wyniki druku;

Ramię podtrzymujące ramy o szerokości 1,6 oczek można regulować oddzielnie w lewo i w prawo, nadając się do zakresu druku 300-1550 mm;

Modułowa platforma do druku 1.7 jest wyposażona w stały gniazdo i kod PIN pozycjonujący, który można szybko wymienić i łatwo zlokalizować, nadaje się do jedno- i dwustronnych operacji podłoża;

1.8 Metoda korekty przyjmuje ruch ramienia wspierającego ramy o siłowej siatce w celu koordynacji z korektą i regulacją materiałów drukowanych (platy), X, Y i Z,ułatwienie i uproszczenie korekty;

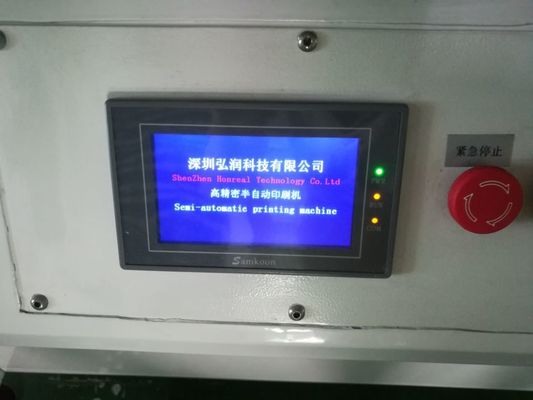

1.9 Przyjmowanie sterowania Mitsubishi PLC, sterowania dotykowego interfejsu człowiek-maszyna, z możliwością drukowania pojedynczego/wielokrotnego, a także metod ręcznych lub automatycznych;

1.10 Siedzenie szkrabki można regulować do przodu i do tyłu, a szkrabkę drukarską można regulować zgodnie z potrzebami druku produktu;

1.11 Dzięki zastosowaniu cylindra Xingchen i przełącznika magnetycznego zbliżania, stolik pracy porusza się do przodu i do tyłu, a powierzchnia druku może osiągnąć dokładność +0,001 mm w miejscu;

1.12 użyć ciśnienia powietrza 4-6 kg/cm2, powierzchni stołu drukarskiego 300x400 mm i 450x450 mm (odpowiednie dla większych rozmiarów), dokładności druku +0,02 mm, powtarzalności maszynowej +0,02 mm;

1.13 wyposażone w funkcję automatycznego liczenia i ustawianie częstotliwości, ułatwiające dokonywanie statystyk produkcji;
