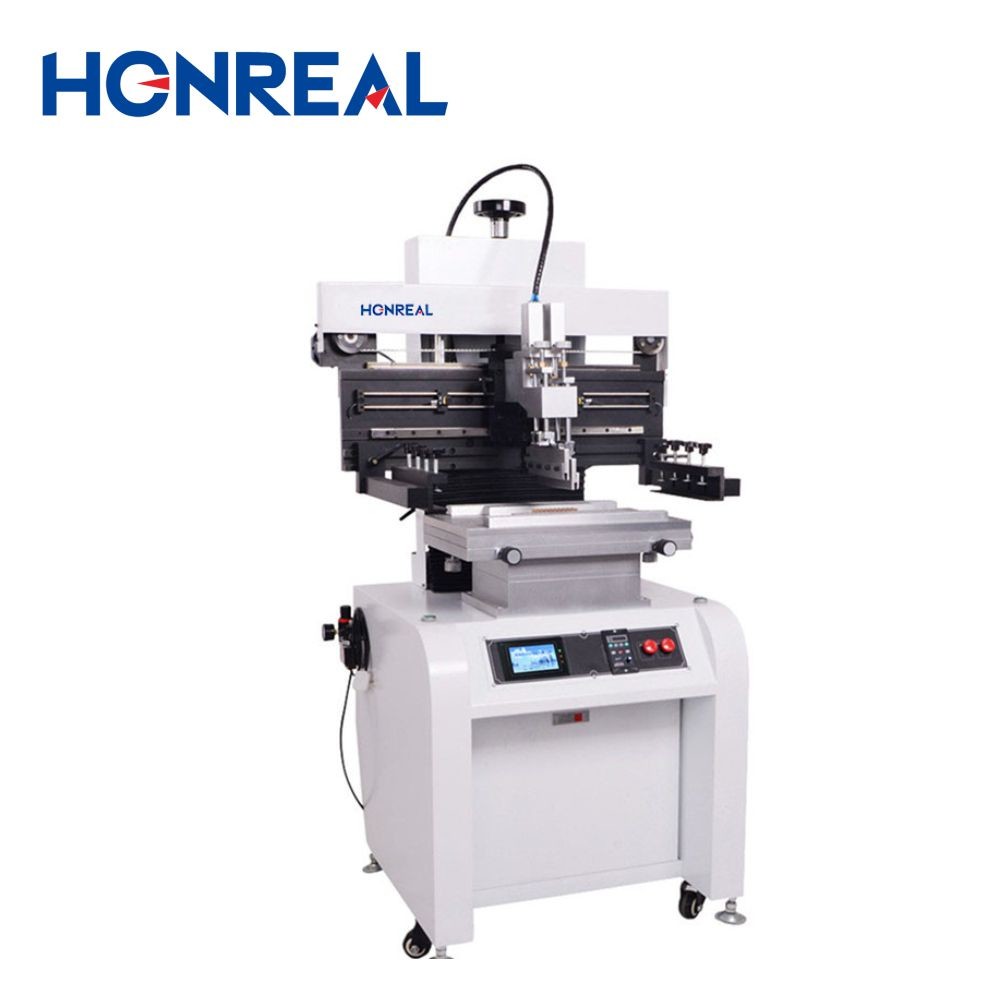

Maszyna do druku płyt PCB
Wprowadzenie produktu:
1Nasz sprzęt wykorzystuje precyzyjną szybę przewodnią i importowany silnik do napędzania konwersji siedzenia ostrza, co powoduje precyzyjne i dokładne drukowanie.
2.Skrabka do druku jest zaprojektowana tak, aby obracać się o 45 stopni i może być ustawiona na miejscu, co sprawia, że jest wygodna do czyszczenia i wymiany szablonów.
3. Blok szkraba można regulować przed i po ostrzu, aby wybrać odpowiednią pozycję druku.
4.W połączeniu z płytką druku z stałą rowką i PIN, łatwa instalacja i regulacja, do druku jedno- i dwustronnego.
5.School Edition sposób przenoszenia stalowej siatki, w połączeniu z drukowanymi (PCB), X, Y, Z. Praktyczna ustawienie.
6.Może być ustawiona na jednokierunkowe i dwukierunkowe, różne metody druku.
7.Z funkcją automatycznego liczenia w celu ułatwienia tworzenia statystyk produkcji.
8Przystosowane są ustawialne kąty ostrza, stalowe ostrze i gumowy szkrab.

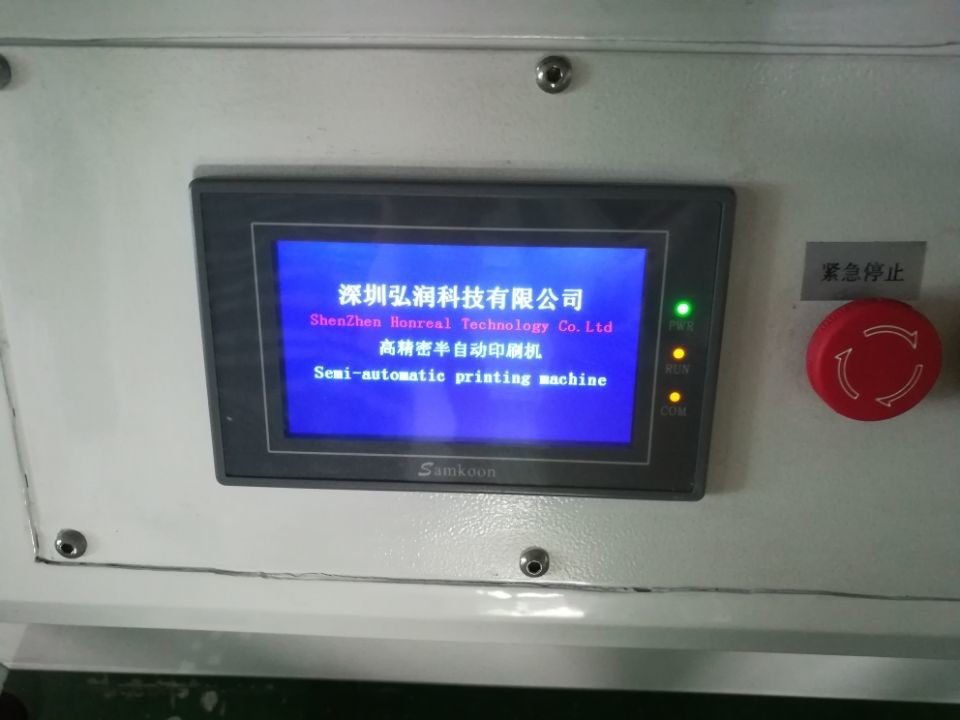

9Ekran dotykowy z funkcją oszczędzającego ekran, czas można regulować w celu ochrony życia ekranu dotykowego.
10Wyświetlacz prędkości drukowania, regulowany.
| Parametry techniczne | |
|
Funkcja |
Ta jednostka jest używana do drukowania pasty lutowej na tablicy PCB |
| Rozmiary stołów drukarskich | 300×400 mm ((lub dostosowane) |
| Rozmiar ramy | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
| Rozmiar PCB | 50x50~300×400 mm |
| grubość PCB | 0.2 - 5,0 mm |
| Pozycja druku ustawiona | Pozycjonowanie PCB zewnętrznego lub szpilki |
| Wyroby z tworzyw sztucznych | Przedni/powrót ± 10 mm R/L ± 10 mm |
| Dokładność druku | ±0,02 mm |
| Dokładność powtarzalna | ± 0,05 mm |
| Minimalna odległość | 0.35mm |
| Ciśnienie powietrza | 4-6 kgf/Cm2 |
| Zasilanie | 220V 50/60Hz 100W |
| Specyfikacje | ||||
|
Numer modelu |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Rozmiar PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Rozmiar siatki stalowej (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Wielkość stołu drukarskiego (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Rozmiar maszyny (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Waga | 260 kg | 300 kg | 340 kg | 380 kg |
