Wprowadzenie produktu:

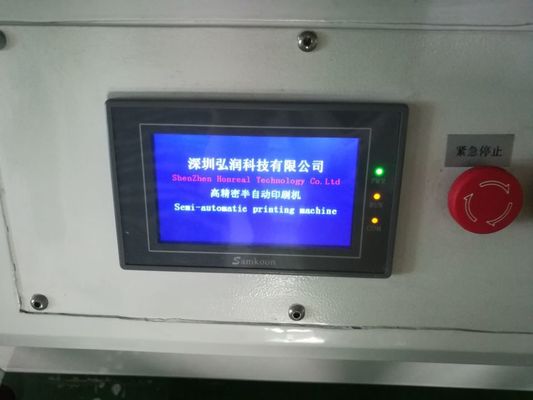

1Kontrola mikrokomputera, wyświetlacz dotykowy, interfejs menu.
2(podobnie jak w przypadku automatycznej drukarki MPM, może swobodnie pływać w górę i w dół i automatycznie dostosowywać się do poziomu stalowej siatki).

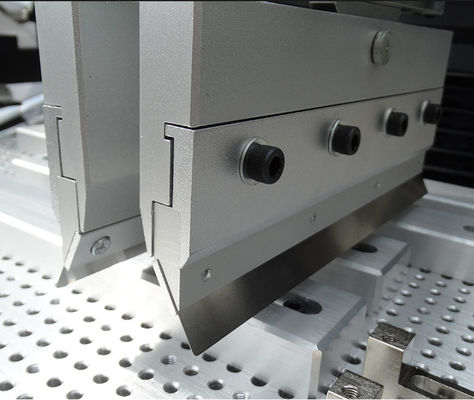

3Ciśnienie szkraby jest regulowane (ciśnienie szkraby na stalową siatkę może być regulowane zgodnie z długością różnych typów szkrabów).
4. wyposażony w system regulacji prędkości konwertera częstotliwości, ostrze działa ze stabilną prędkością;
5. Działanie przyjmuje dwustronny przełącznik klucza, bezpieczny i niezawodny.
6W menu ekranu dotykowego możliwe jest niezależne ustawienie czasu przerwy całej stalowej siatki.
7Metody pozycjonowania i mocowania płyt PCB obejmują pozycjonowanie otworu odniesienia, pozycjonowanie krawędzi odniesienia i jednoczesne pozycjonowanie krawędzi odniesienia otworu odniesienia,wzór pozycjonowania i wiele innych różnych form precyzyjnego pozycjonowania.
8Funkcja wyświetlania czasu, automatyczna funkcja liczenia czasu drukowania i funkcja ochrony ekranu są zapewnione na ekranie dotykowym.
9. wyposażony w regulowaną prędkość śruby i funkcję bezpieczeństwa awaryjnego zatrzymania.
10Tryb drukowania: pojedynczy, podwójny i podwójny start (opcjonalne ustawienie menu).
11Stan pracy druku: automatyczny/półautomatyczny/trzycalowy stan druku (opcjonalne ustawienie menu).
12Stół roboczy z dużym żelaznym siedzeniem jest stabilny i wolny od drgawek.
| Parametry techniczne | |
|
Funkcja |
Ta jednostka jest używana do drukowania pasty lutowej na tablicy PCB |
| Rozmiary stołów drukarskich | 300×400 mm ((lub dostosowane) |
| Rozmiar ramy | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
| Rozmiar PCB | 50x50~300×400 mm |
| grubość PCB | 0.2 - 5,0 mm |
| Pozycja druku ustawiona | Pozycjonowanie PCB zewnętrznego lub szpilki |
| Wyroby z tworzyw sztucznych | Przedni/powrót ± 10 mm R/L ± 10 mm |
| Dokładność druku | ±0,02 mm |
| Dokładność powtarzalna | ± 0,05 mm |
| Minimalna odległość | 0.35mm |
| Ciśnienie powietrza | 4-6 kgf/Cm2 |
| Zasilanie | 220V 50/60Hz 100W |

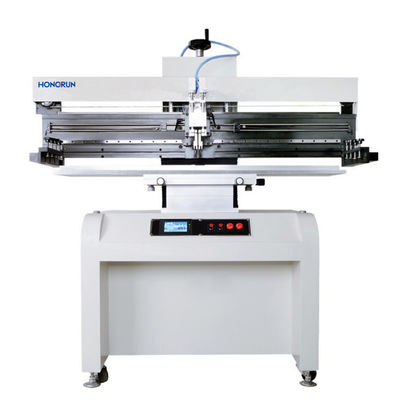

| Specyfikacje | ||||
|
Numer modelu |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Rozmiar PCB (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Rozmiar siatki stalowej (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Wielkość stołu drukarskiego (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Rozmiar maszyny (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Waga | 260 kg | 300 kg | 340 kg | 380 kg |
