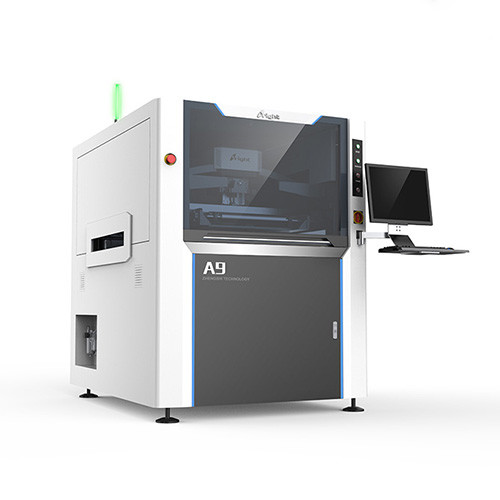

Całkowicie automatyczna maszyna do druku PCB automatyczna maszyna do druku pasty lutowej A9
Drukarka Seriel SMT Stencil jest wysoką dokładnością i wysoką stabilnością w pełni automatycznego druku maszynowego,Śledziliśmy w przemyśle SMT jest trendem rozwoju produkcji nowej generacji w pełni automatycznej maszyny do druku z międzynarodowej wiodącej technologii synchroniczne widzenie, opracowanie wizualne o wysokiej rozdzielczości, wysoka precyzja układu przesyłowego, zawieszenie adaptive scraper.
Specyfikacja:
Automatyczny drukarz pasty lutowniczej o wysokiej precyzji
drukowanie sieci stalowej lub drukowanie stencil w przemyśle SMT.
Rozmiar PCB drukujący: 50 mm x 50 mm ~ 510 mm x 340 mm;
grubość PCB: 0,4 mm ~ 6 mm
Gęstość FPC: 0,6 mm (z wyłączeniem gipsów)
Zastosowane rozmiary składników
Komponenty SMT, takie jak rezystory, kondensatory, induktory, diody i triody: 0201, 0402, 0603, 0805, 1206 i inne specyfikacje;
IC: obsługa opakowań SOP, TSOP, TSSOP, QFN, min. pas 0,3 mm; obsługa opakowań BGA, CSP,
min. kulka 0,2 mm;
Stosowane typy PCB
Stosowane do rodzajów płyt PCB telefonów komórkowych, łączności, telewizorów LCD, STB, kin rodzinnych, elektroniki pojazdów,
sprzęt energetyczny medyczny, lotnictwo kosmiczne i lotnictwo, oprócz produktów elektronicznych ogólnych.

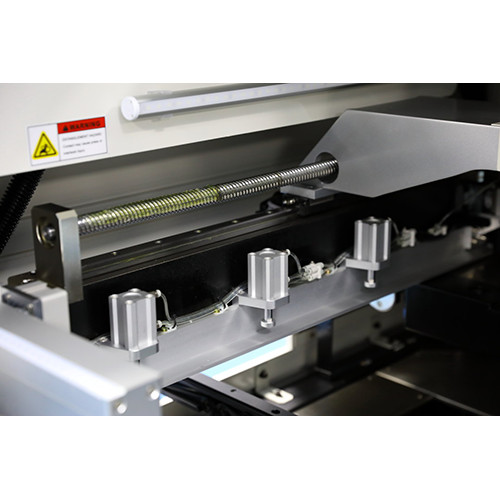

1Cała nowa 3 generacja struktury wiązki X, dodanie operatorów pasty lutowej bardziej wygodne i dokładne umieszczanie sieci stalowej;
Nowy rodzaj momentu obrotowego wiązki X, rozwiązać pasty lutowej i osadów pyłu, wydłużyć żywotność maszyny;
2, skalowalny na urządzenie ciśnieniowe, w związku z łatwym deformacji druku PCB może zrobić tablet, nie trzeba używać ciśnienia
W zależności od elastycznego użytkowania produktu
3Cała maszyna używa importowanej samoczmożnej szyny przewodniej, szyny przewodniej nie muszą dodawać smaru, w ciągu pięciu lat przewodnik bez konserwacji w ciągu pięciu lat.
4, X Y1 Y2 w USA HAYDON silnik liniowy, japoński precyzyjny śrubę napędową, samoczmożącą szybę przewodnią, aby zapewnić dokładność
5, Ramka sieciowa Y do automatycznej lokalizacji, może szybko zrealizować automatyczny kontrpunkt szablonu;

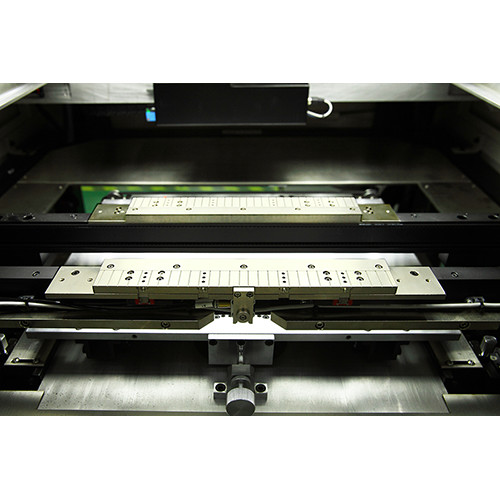

6"Bramy o krzywionej ostrze z wykorzystaniem stali o wysokiej wytrzymałości, w procesie druku w celu zapewnienia stabilności głowicy druku;
Pływający typ systemu skraplacza, unikalne elastyczne urządzenie zatrzymania, może bardzo dobrą ochronę w skraplacz upuszczenie proces szminki i skraplacza.
| Pozycja | Model | A9 |
| Maksymalny rozmiar | 737X737mm | |
| Gęstość | 25~40 mm | |
| Rozmiar PCB Min | 50x50 mm | |
| Maksymalny rozmiar PCB | 510X340mm ((530X340mm) | |
| Grubość PCB | 0.4~6 mm | |
| Strona owarpień PCB | < 1% | |
| Wysokość transportu | 900±40 mm | |
| Dyrekcja transportu | Lewa-prawa;Prawa-lewa;Liwa-lewa;Prawa-prawa | |
| Prędkość transportu | Maksymalnie 1500 mm/S programowalne | |
| Lokalizacja zarządu PCB |
System wsparcia | Magnetyczna szpilka/stałe ustawione w górę i w dół/bloki oporowe ręcznie Magnetyczny paluszek / regulowana platforma podnośna / blok konturów |
| System zaciskania | Przyciski boczne, dysze próżniowe | |
| Głowa drukująca | Dwie niezależne głowice drukarskie z napędem | |
| Prędkość wyciśnięcia | 6~200 mm/s | |
| Ciśnienie w wyciśnięciu | 0~15 kg | |
| kąt odcisku | 60°/55°/45° | |
| Rodzaj wyciekacza | Stal nierdzewna (standardowa), tworzywa sztuczne | |
| Prędkość oddzielenia szablonów | 0.1 ~ 20 mm/s Programowalne | |
| System czyszczenia | Sucha, wilgotna, próżniowa (programowalna) | |
| Tabela Zakres dostosowania | X:±10mm;Y:±10mm;θ:±2° | |
| Maszyna | ||
| Dokładność pozycji powtarzania | ± 0,008 mm | |
| Dokładność druku | ±0,02 mm | |
| Czas cyklu | < 7 s (z wyłączeniem druku i czyszczenia) | |
| Zmiana produktu | < 5 min | |
| Potrzebne powietrze | 40,5-6,5 kg/cm2 | |
| Wprowadzenie mocy | AC:220±10%,50/60HZ 1Φ 3KW | |

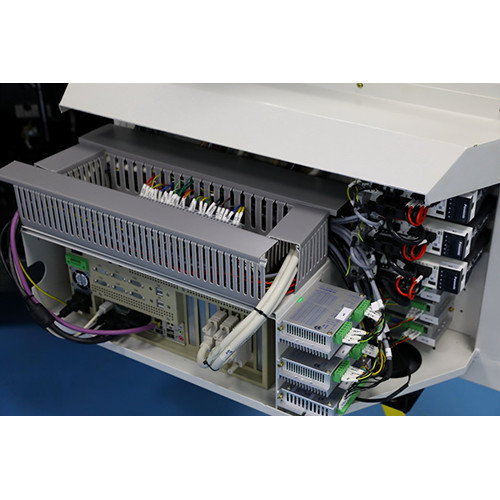

| Metoda kontroli | Kontrola PC | |
| Wymiary maszyny | 1220 ((L) X1355 ((W) X1500 ((H) mm | |
| Maszyna | Około: 1000 kg | |
