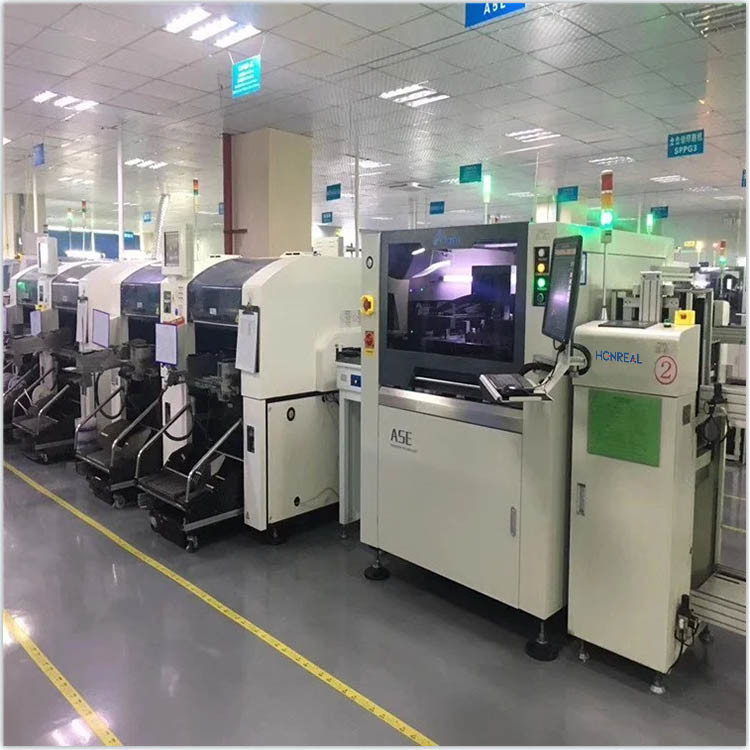

Drukarka SMT Automatyczna maszyna do drukowania stencilów PCB ASE Drukarka SMD
1.System skraplacza
Automatyczny system pozycjonowania szablonów oszczędza zmianę linii w czasie i zwiększa ogólną wydajność.
2System obrazu i optyki
Drukarka pasty lutowej ma jednolite światło pierścieniowe, wysoką jasność światła koaksjalnego,i zaawansowany system widzenia górnego/dolnego Pełny zakres kompensacji światła Automatyczne i dokładne rozpoznawanie punktów typu MARK. Stosowany do pokrycia cyny, pokrycia miedzi, pokrycia złotem, rozpylania cyny, FPC i innych rodzajów PCB o różnych kolorach, zdolnych do zapewnienia wysokiej dokładności.
3System czyszczenia
System czyszczenia szablonami jest automatyczny i skuteczny.zarówno indywidualnie i mnożyć i można również wybrać do czyszczenia ręcznie. Jednostka do czyszczenia jest oddzielona od kamery CCD, która może zminimalizować obciążenie silnika i impulsu, poprawić precyzję pozycjonowania i prędkość oraz wydłużyć żywotność.System spryskiwaczy zapewnia równomierne opryskiwanieOprogramowanie może kontrolować dawkę alkoholu i papieru czyszczącego stencil, skutecznie oszczędzając więcej zużywalnych odkurzaczy jest obsługiwana przez dedykowanego wentylatora,potężne i skuteczne.
4.System kalibracji
Trójosiowe połączenie jest zaprojektowane z super wysokimi właściwościami dynamicznymi.
5Interfejs operacyjny
Korzystanie z interfejsu Windows i łatwy do użytkowania, z interaktywnym programem funkcji człowiek-maszyna jest zaprojektowany z nauczaniem, a funkcja nawigacji jest dostępna na każdym kroku.System operacyjny do wyboru języków chińskiego i angielskiego.

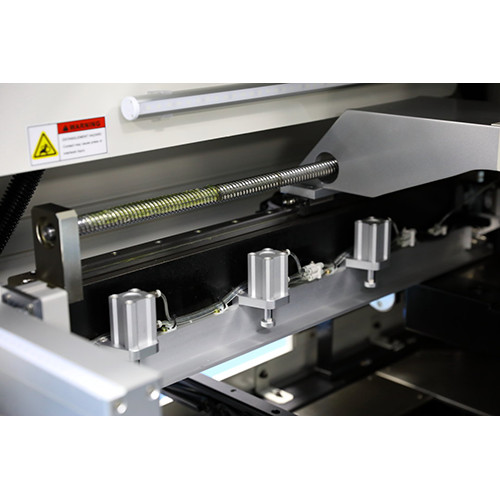

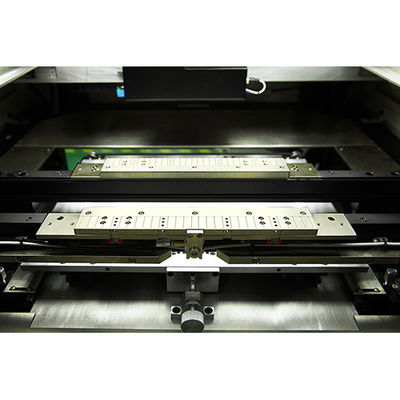

System transportu i mocowania PCB
Unikalny system transmisji taśmowej zapobiega zatrzymywaniu się lub odpadającemu PCB Programowalny silnik kontroluje prędkość transportu i umieszcza PCB w precyzyjnej pozycji w drukarce lutowej.Wolny wybór lewego lub prawego kierunku wejścia/wyjścia PCBElastyczna zaciska boczna i blok próżniowy wspierający PCB mocno utrzymują PCB i zapewniają pełny kontakt między PCB a stencil.
| Specyfikacja parametrów | Automatyczny drukarz pasty lutowej ASE |
|---|---|
| Rozmiar ekranu | 370 * 370 mm |
| Maksymalny rozmiar ekranu | 737 * 737 mm |
| Grubość ramki ekranu | 25~40 mm |
| Min rozmiar płyty PCB | 50*50 mm |
| Maksymalny rozmiar płyty PCB | 400*340 mm |
| Grubość płyty PCB | 0.4~6 mm |
| Strona owarpień PCB | < 1% |
| Wysokość transportu | 900 ± 40 mm |
| Dyrekcja transportu | Lewa-prawa;Prawa-lewa;Liwa-lewa;Prawa-prawa |
| Prędkość transportu | Maksymalnie 1500 mm/S programowalne |
| Lokalizacja płyty Lokalizacja płyty PCB (system wsparcia) | Magnetyczna szpilka/tabelka do góry w dół regulowana/bloki wsparcia ręcznie |
| Lokalizacja płyty Lokalizacja płyty PCB (system mocowania) | zaciskanie boczne, dysza próżniowa |
| Głowa drukująca | Dwie niezależne głowice drukarskie z silnikiem |
| Prędkość wyciśnięcia | 6-200 mm/s |
| Ciśnienie w wyciśnięciu | 0-15 kg |
| kąt odcisku | 60° /55° /45° |
| Rodzaj wyciekacza | Stal nierdzewna (standardowa), tworzywa sztuczne |
| Prędkość oddzielenia szablonów | 0.1 ~ 20 mm/s Programowalne |
| System czyszczenia | Suche, mokre, próżniowe (programowalne) |
| Zakres regulacji tabeli | X: ± 10 mm; Y± 10 mm; θ; ±2° |
| CCD FOV | 8*6 mm |
| Kontrola pasty lutowej | Standardy inspekcji 2d |
| Dokładność pozycji powtarzania | ± 0,01 mm |
| Dokładność druku | ±0,025 mm |
| Czas cyklu | < 7s ((Wykluczając drukowanie i czyszczenie) |
| Zmiana produktu | < 5 min |
| Potrzebne powietrze | 40,5-6,5 kg/cm2 |
| Wprowadzenie mocy | AC:220 ± =10%, 50/60HZ 1θ 3KW |
| Metoda kontroli | Kontrola PC |
| Wymiar maszyny | 1220 ((L) * 1375 ((W) * 1500 ((H) mm |
| Masa maszyny | Przybliżone: 1000 kg |
Częste pytania
P: Jak można zagwarantować jakość sprzedaży?
A: Gwarantujemy, że każdy zestaw maszyn jest poddawany rygorystycznym testom przed ich dostarczeniem, aby zapewnić doskonałą wydajność wszystkich produktów.
P: Jak idzie szkolenie?
A: Po zakupie naszych maszyn, inżynierowie mogą iść do naszej firmy lub jest tak łatwo obsługiwać
maszyna zgodnie z instrukcją szkolenia i instrukcją obsługi, instrukcja obsługi będzie dostarczana razem z maszyną.
P: Chciałbym zapytać, czy możliwe jest umieszczenie mojego logo na produkcie.
Mamy nadzieję, że wiecie, że nasza firma wspiera obsługę logo na zamówienie.
P: Czy używanie tych maszyn jest trudne?
Odpowiedź: Nie, wcale nie. Dla naszych poprzednich klientów, najwyżej 2 dni wystarczy, aby nauczyć się obsługiwać maszyny.
