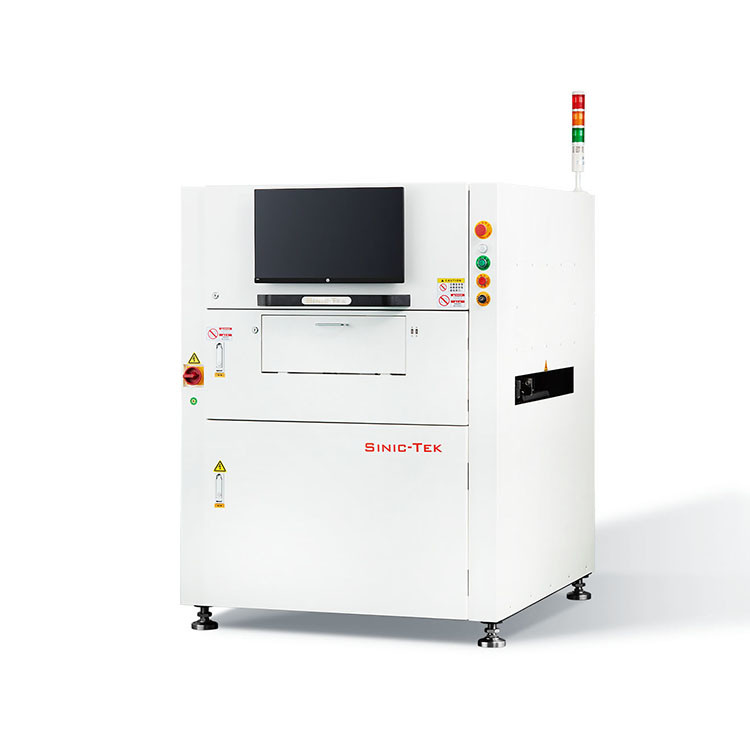

Online High Speed 3D SPI SMT Machine SMD Sprzęt do inspekcji pasty lutowej A630

Parametry techniczne:

Zasada kontroli: Techniki pomiaru modulacji konturu fazy programowalnej ((PSLM PMP)

Rodzaj kontroli: objętość, powierzchnia, wysokość, przesunięcie XY, kształt itp.

Rodzaje wad: przesunięcie, nadmiar lutowania, niewystarczająca lutowanie, przesunięcie, deformowany kształt itp.

Najmniejszy rozmiar części: 01005.

Dokładność: XY=10 um, Wysokość = 0,37 um.

Powtórzalność: wysokość:≤1um (4 Sigma); objętość/powierzchnia:<1% ((4 Sigma).

Maksymalny rozmiar płytek PCB do ładowania ((X*Y): 630x686mm.

Prędkość inspekcji: 0,42 SEC/FOV.

Czas wykrywania: 0,3 sekundy na kawałek.

Maksymalna wysokość wykrywania:±450um(±1200umOpcja).

Patentowana technologia RGB.

Technologia D-lighting.

Funkcja kodu kreskowego z możliwością śledzenia.

Funkcja przenoszenia badmarków do montażystów.

Dostęp do funkcji systemu IMS.

Wsparcie systemu operacyjnego: Windows 10 Professional (64 bit).

Pięć minut programowania, jedno kliknięcie.

Kontrola procesów SPC.

Podstawowa technologia i cechy

1.PROGRAMMABLE STRUCTURED GRATING PMP IMAGING TECHNOLOGY

Technologia profilowania modulacji fazowej (PMP) jest stosowana w celu uzyskania pomiaru trójwymiarowego drukowanej pasty lutowej,które mogą znacznie poprawić dokładność pomiaru przy jednoczesnym zapewnieniu szybkiej inspekcji.

2.ACTIVE RGB 2D LIGHT SOURCE, 2D LIGHT SOURCES

Patentowana funkcja RGB Tune przyjmuje czerwone, zielone i niebieskie obrazy i z unikalnym algorytmem filtracyjnym, aby rozwiązać problem wykrywania błędnego alarmu mostka lutowego i względnej powierzchni zerowej.podać pomiary 2D/3D i obraz drukowanej pasty lutowej. obsługa źródeł oświetlenia 2D unika problemów spowodowanych kątem czerwonego efektu zniekształcenia koloru RGB w lutownicy; dostosowanie RGB w różnych kolorach PCB jest bardziej wszechstronne;Wykonać różnorodne testy w procesie podawania ; znacznie poprawić dokładność urządzeń (wysokość, objętość, powierzchnia) i ich wydajność.

3Wysoka rozdzielczość i wysoka częstotliwość obrazu

Zapewnia różnorodną dokładność wykrywania 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm itp. Spełnia wymagania klienta w zakresie różnorodności produktów i szybkości wykrywania.

4Kompensacja dynamiczna osi Z + Kompensacja statyczna obiektywu telecentrycznego

Rozwiązuje problem zwykłej soczewki, skrzywienia i deformacji za pomocą drogiej soczewki telecentrycznej i specjalnego algorytmu testowania oprogramowania,który znacznie zwiększa dokładność i zdolność kontroliOsiąga wiodącą w branży rekompensatę statyczną dla FPC.

5Minuty programowania i jedna operacja prasowa.

Inżynierowie z dowolnym poziomem doświadczenia mogą niezależnie programować system szybko i precyzyjnie za pomocą Gerbera, importującego moduł oprogramowania i przyjaznego interfejsu programowania.Jednopętnowe sterowanie przez operatora jest zaprojektowane również znacznie zmniejsza wymagania dotyczące szkolenia.

6.ANALIZA POWALNOŚCI PROCESU (SPC)

W czasie rzeczywistym wyświetlanie informacji SPC zapewnia użytkownikom potężną kontrolę jakości.
