Maszyna pick and place Fuji Smt NXT III
NXT III to modułowy moduł montażowy SMT, który jest w stanie za każdym razem zapewnić najlepszą linię dla fabryk, które często wprowadzają zmiany w produkcji urządzeń elektronicznych.
CECHY
Wysoka jakość i gęstość rozmieszczania przy maksymalnej prędkości
Bardzo duże zagęszczenie części 0201 (008004") jest obsługiwane przez kamery i jednostki o standardowej specyfikacji. Pozycjonowanie jest korygowane po podniesieniu każdej części, dzięki czemu bardzo małe części można umieszczać z drobnymi odstępami przy maksymalnej prędkości.
Wsparcie dla umieszczania różnych części
NXT III umożliwia rozmieszczenie różnych typów części, obsługując części od standardowych po duże i o nietypowych kształtach, a także obsługując części przy użyciu różnych metod, takich jak umieszczanie dużych złączy z wciskaniem lub części z kontrolą docisku zacisku.
67 200 cph/㎡ — najlepsza na świecie wydajność w przeliczeniu na powierzchnię podłogi
Produktywność obszarowa maszyn jest niezwykle ważna, jeśli chodzi o produktywność całej fabryki.NXT III to najnowocześniejsze rozwiązanie do rozmieszczania, które jest szybkie i zajmuje mało miejsca, umożliwiając uzyskanie najlepszej wydajności na ograniczonej powierzchni.
Głowica DX obsługująca różnego rodzaju części
Głowica DX automatycznie wymienia narzędzia w oparciu o rozmiar części, od wiórów po części o dużych rozmiarach i nietypowych kształtach, i może być ładowana na moduły M6 III.Gdy modele produkcyjne są często zmieniane i występują zmiany w mieszankach typów części, możliwe jest dostosowanie balansu linii.
SPECYFIKACJE
|
|
M3 III |
M6III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Odpowiedni rozmiar PCB (DxS) |
48 x 48 mm do 250 x 510 mm (podwójny przenośnik)* |
48 x 48 mm do 534 x 510 mm (podwójny przenośnik)* |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Typy części |
Do 20 rodzajów części (obliczone przy użyciu taśmy 8 mm) |
Do 45 rodzajów części (obliczonych przy użyciu taśmy 8 mm) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Czas ładowania PCB |
Dla przenośnika podwójnego: 0 s (praca ciągła) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dokładność umieszczenia |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Wydajność |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Obsługiwane części |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Szerokość modułu |
320 mm |
645 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Wymiary maszyny |
Dł.: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DynaHead(DX) |
||||
|---|---|---|---|---|
|
Ilość dysz |
12 |
4 |
1 |
|
|
Przepustowość (cph) |
25 000 |
11 000 |
4700 |
|
|
Rozmiar części |
0402 (01005") do 7,5 x 7,5 |
1608 (0603") |
1608 (0603") |
|
|
Dokładność umieszczenia |
+/-0,038 (+/-0,050) mm (3σ) cpk≥1,00* |
+/-0,040 mm (3σ) cpk≥1,00 |
+/-0,030 mm (3σ) cpk≥1,00 |
|
|
Obecność części |
o |
X |
o |
|
|
Części |
Taśma |
o |
o |
o |
|
Stick |
X |
o |
o |
|
|
Taca |
X |
o |
o |
|
|
System dostarczania części |
|
|---|---|
|
Inteligentne podajniki |
Obsługa taśm o szerokości 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 i 104 mm |
|
Podajniki kijów |
4 ≤ Szerokość części ≤ 15 mm (6 ≤ Szerokość ramienia ≤ 18 mm), 15 ≤ Szerokość części ≤ 32 mm (18 ≤ Szerokość ramienia ≤ 36 mm) |
|
Tace |
Odpowiedni rozmiar tacy: 135,9 x 322,6 mm (standard JEDEC) (moduł podajnika M), 276 x 330 mm (moduł podajnika LT), 143 x 330 mm (moduł podajnika LTC) |

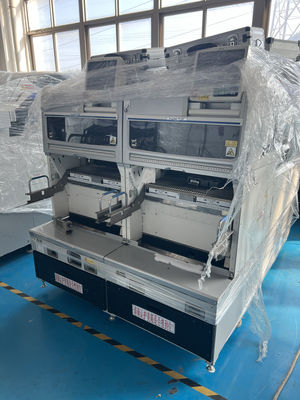

Pokaz zdjęć:
