Komponenty elektroniczne Płyty obwodowe drukowane Pcb X Ray BGA XRAY Detector
Główny opis:
- Zamknięta tuba z HAMAMATSU w Japonii.
- Importowany detektor z Korei Rayence.
- Mikrofokus
- Rozmiar plamki zmniejszony do 5 μm
- 5′′ x 5′′ lub 4′′ x 3′′ detektory obrazu cyfrowego CMOS o wysokiej rozdzielczości i ultra rozdzielczości
- 60° nachylenia dla kąta widzenia nachylonego
- Stacja inspekcyjna o wymiarach 22" x 18" z rotacją 350°
- Mapy kolorów z oknem zoomu zapewniają łatwe zlokalizowanie i identyfikację wad
- ruch oś Z rury rentgenowskiej i detektora
- Ustawienia kV i mA sterowane komputerowo
- sterowany komputerowo przemiennik prędkości X-Y etap (i obrót)
- Proste wskazanie i kliknięcie, intuicyjne interfejs graficzny zapewnia dostęp do tworzenia zaawansowanych rutyn inspekcyjnych
- Wszystkie standardowe narzędzia, w tym (ale nie ograniczając się do)
- BGA Wykrywanie próżni i automatyczne obliczenia
- Badanie rentgenowskie FPC dla kabli Flex
- SMT Montowanie i badania rentgenowskie PCB
- Łatwe nagrywanie makro dla intuicyjnego programowania etapowego i powtarzalnego
- Różne narzędzia pomiarowe dla TH, promienia, powierzchni, obwodu itp.
- Przemysłowy komputer z systemem Windows 7, 24-calowy płaski ekran LCD

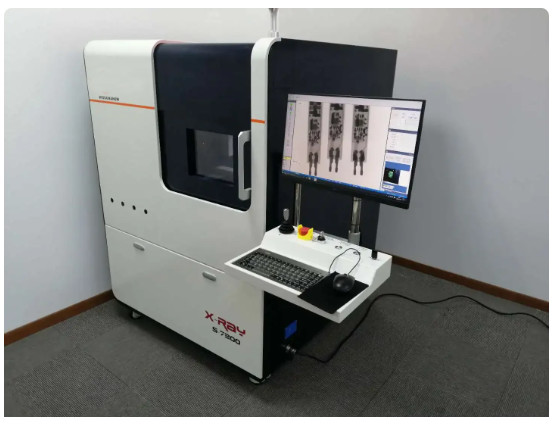

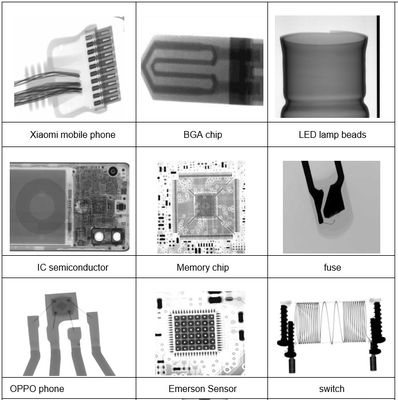

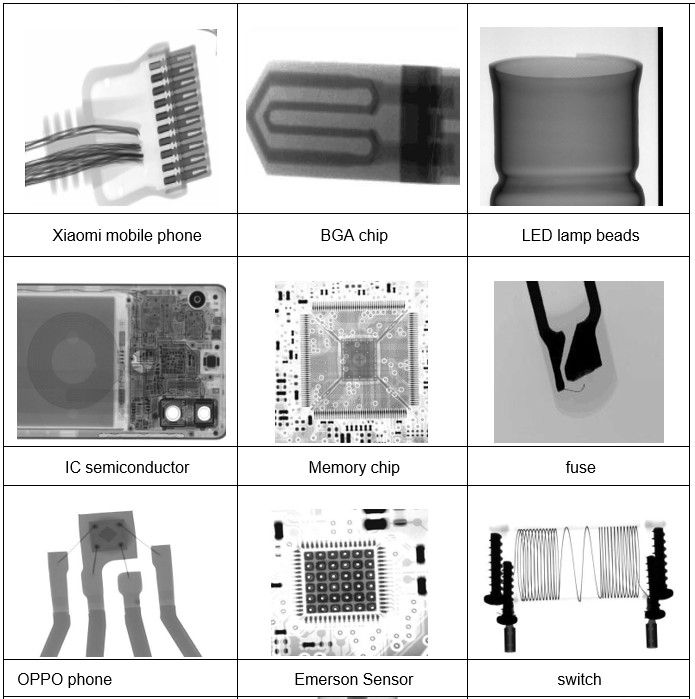

S7200 Maszyna rentgenowa IC IGBT do kontroli lutowania spawania Główne zastosowanie:
BGA Cakulacja bąbelkowa piły lutowej
Kontrola przewodów łączów IC wewnątrz łącznika
Kontrola lutowania kabli PCB FPC
Sprawdź pustki pod stawami
PCBA BGA/IC LED Odlewanie aluminiowe na maty Kontrola złącza baterii
Parametry wyposażenia
| Klasyfikacja |
Pozycja |
Rodzaj |
Parametry i funkcje |
|
Konfiguracja sprzętu
|
Źródło promieniowania rentgenowskiego
|
Rodzaj marki
|
HAMAMATSU,Hamamatsu,Japonia, zamknięte mikrofokusy rentgenowskie
Źródło
|
| Prąd napięciowy |
90kv, 10-200uA |
| Rozmiar ostrości |
5 μm |
| Maxi Power |
8W |
|
Jednostka obrazowania
|
Rodzaj marki |
IRAY, amorficzny krzemowy płaszczyzna
Detektor paneli
|
| Obszar obrazowania |
130 mm × 130 mm |
|
Jednostka wrażliwa na światło
Wielkość
|
85 μm |
| Matryca pikseli |
1536×1536 |
| Rozstrzygnięcie |
50,8 lp/mm |
|
Kąt nachylenia
|
kąt widzenia 0-90° (45° w lewo i w prawo) |
| Prędkość klatki obrazu |
20 klatek na sekundę |
| Współczynnik powiększania |
Zwiększenie geometryczne 150
czasy
|
|
Komputer
|
Marka hosta |
Komputer przemysłowy |
|
Komputer przemysłowy
Konfiguracja
|
Procesor:I5 6500 RAM:8G, dysk twardy:1TB |
| Monitor |
24-calowy wyświetlacz FHD LCD |
|
Platforma ładowania
|
Obszar załadunku |
520 mm × 520 mm |
| Maxi obszar kontroli |
520 mm × 520 mm |
|
Przejazd ruchu (osio Z)
|
Panel wykrywający Z1 = 300 mm, źródło promieniowania rentgenowskiego Z2 = 300 mm |
| Przesunięcie ruchu (osio X) |
Oś X=510 mm, oś Y=405 mm |
| Maksymalna waga próbki |
10 kg |
| Metoda sterowania ruchem |
Trójkombinacja joystick, myszy i klawiatury |
| System nawigacji |
Konfiguracja |
Hikvision Wysokiej Definicji
Kamera
|
|
System oprogramowania
|
Wprowadzenie do oprogramowania
|
Prawo własności intelektualnej
|
Niezależnie opracowane z własnością intelektualną oprogramowania. |
| |
|
Funkcje oprogramowania
|
Automatyczne ustawienie obrazu
|
Zarejestrowanie współrzędnych pozycji i informacji o parametrach punktów charakterystycznych
|
| Automatyczna nawigacja |
Ułatwienie szybkiego przemieszczania się do punktów kontroli |
|
Funkcja obliczeniowa
|
Pozostałe urządzenia do pomiaru prądu |
|
Model algorytmu
|
Wykrywanie dostosowywalne
modele algorytmów oparte na wymaganiach
|
| Funkcja edycji lokalizacji |
Łatwe wykrywanie pozycji wielopunktowej |
|
Parametry maszyny
|
Waga |
około 1250 kg |
| Zasilanie |
220V/50Hz |
| Maxi Power |
2.0KW |
| Wymiary urządzeń |
1300 mm(L) * 1320 mm(W) *
1800 mm ((H)
|
| Dawka wycieku promieniowania |
< 1 μSv/h |
|
Bezpieczeństwo rentgenowskie
|
1. Dawka wycieku promieniowania: <
1 μSv/h.
|
|
2Materiał ochronny obudowy składa się z konstrukcji stalowo-ołowiowo- stalowej, a przednie okno drzwiowe wykorzystuje
szkło ołowiane do ochrony przed promieniowaniem.
|
|
3Funkcja bezpiecznego blokowania: w każdej pozycji drzwi są zainstalowane przełączniki graniczne.
Władza.
|
|
4.Używać świateł wskazujących stan, aby wskazać stan operacyjny promieniowania rentgenowskiego
źródło.
|
|
5Sprzęt otrzymał "Zgłoszenie o zwolnieniu z obowiązku stosowania radioizotopów i promieniowania"
Urządzenia".
|
Lista konfiguracji
|
Nie
.
|
Nazwa |
Ilość |
Jednostka |
Specyfikacje konfiguracji |
| 1 |
Źródło promieniowania rentgenowskiego |
1 |
SET |
HAMAMATSU, Hamamatsu, Japonia, zamknięty mikrofokus X-
promieniowanie Źródło 90KV
|
| 2 |
Jednostka obrazowania
|
1 |
PCS
|
iRAY, amorficzny detektor płaskich paneli krzemowych 130 mm
×130 mm
|
| 3 |
Komputer hosta |
1 |
PCS |
Komputer przemysłowy |
| 4 |
Monitor |
1 |
PCS |
24-calowy monitor HD |
| 5 |
Komponenty kontroli precyzyjnej |
1 |
SET |
Karty sterowania ruchem Googol, silnik itp. |
| 6 |
Pomieszczenie ołowiane i części ruchowe |
1 |
SET |
Niezależnie opracowany przez WISDOMSHOW |
| 7 |
Oprogramowanie |
1 |
SET |
Niezależnie opracowany przez WISDOMSHOW |
1Czy paczka jest bezpieczna podczas dostawy?
Wszystkie urządzenia do badania PCB są pakowane w standardowy, mocny drewniany karton.
Jest bezpieczny podczas transportu.
2Ile dni potrwa dostawa?
Wysyłamy maszynę za pomocą DHL, FedEx, UPS, etc (Door to Door Service), około 5 dni do przyjazdu.
Lub drogą lotniczą do lotniska (Door to Airport Service ), około 3 dni do przyjazdu.
Lub drogą morską do portu morskiego, wymóg minimum CBM: 1 CBM, około 30 dni do przyjazdu.
3Czy zapewniacie gwarancję?
1 rok gwarancji bezpłatnej na części zamienne, przez całe życie wsparcie techniczne.
Mamy profesjonalny zespół posprzedażowy, w przypadku jakichkolwiek pytań, wideo asystenta są również dostarczane w usłudze posprzedażowej.
4Jeśli przyjedziemy do pańskiej fabryki, czy zapewni pan bezpłatne szkolenie?
Tak, serdecznie zapraszamy do odwiedzenia naszej fabryki, zorganizujemy bezpłatne szkolenie dla Ciebie.
5Jak płacę?
Akceptujemy warunki płatności: przelew bankowy, WesterUnion, Moneygram, itp.
