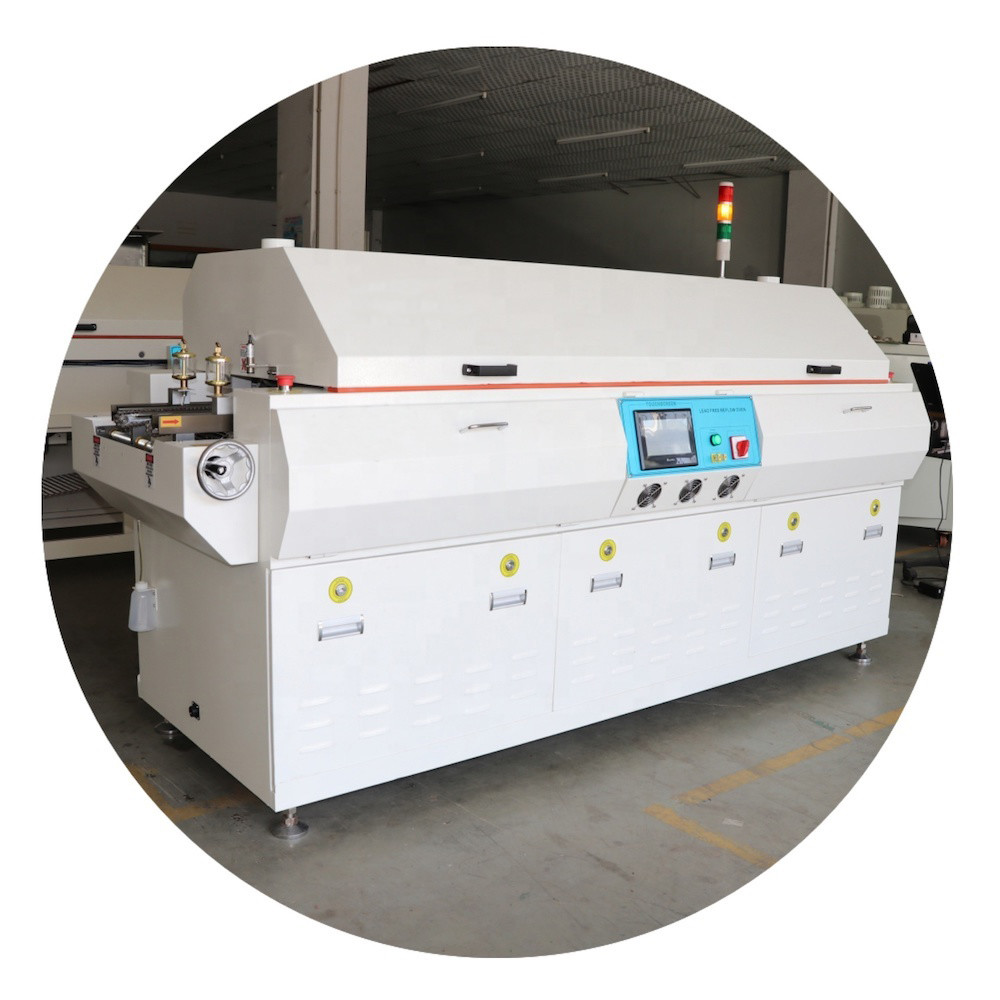

Linia produkcyjna PCB Maszyna 6 stref SMT Bez ołowiu
Wprowadzenie produktu:
1.Streamline design sprawia, że piec wygląda świetnie,PLC + PID zamknięte sterowanie pętli w celu osiągnięcia wysokiej precyzyjnej kontroli temperatury i powtarzalnych profili.2Może zapisać 50 grup parametrów temperatury i zapewnić dodatkowe 2 porty do testowania profili.
3.W tym samym czasie dmuchawa z certyfikatem CE jest specjalnie zaprojektowana do pieca bez ołowiu.Jest stabilny i niski hałas..
4Powierzchnia górna, maszyna i pokrywka pudełka elektrycznego można otworzyć łatwo.
5Wewnętrzny tunel pieca wykonany jest ze stali nierdzewnej, która wytrzymuje wysokie temperatury i jest łatwa do czyszczenia.
6Całe górne i dolne strefy są konwekcją gorącego powietrza.
7- pas siatkowy ze stali nierdzewnej, szyba jest wytrzeźwiona, aby zapewnić jej większą stabilność, oraz transportnik łańcuchowy i SMEMA.
8. Całkowicie spełnia różne wymagania związane z przetwarzaniem wolnym od ołowiu. Modułowy projekt pozwala na szybką i prostą konserwację, dzięki czemu zmniejsza czas konserwacji i koszty.
Parametry maszyny:
| Model | HRM-640 |
| Strefy ogrzewania | Górne 6 stref |
| 6 dolnych stref | |
| Tunel grzewczy | 1938 mm |
| Wymiar | L3571*W1200*H1450 |
| Waga netto | około 1100Kg |
| Pojemność ogólna | 41 kW |
| Zużycie energii | Ok. 8 - 8 kW |
| Czas przemieszczania się z temperatury pokojowej do 260°C | < 15 min |
| Typ kontroli | Ekran dotykowy i sterownik PLC |
| Metoda podgrzewania | W pełni przymusowa konwekcja powietrza |
| Regulowanie temperatury | PID sterowanie pętli zamkniętej, napęd SSR |
| Zakres temperatury | Środowisko ---350°C |
| Dokładność temperatury | ± 1 °C |
| Uniforma temperatury | ± 2 °C |
| Chłodzenie | jedna strefa chłodzenia, chłodnik powietrza do chłodzenia |
| Metoda przenośnika | Przenośnik z pasem sieciowym i łańcuchem |
| Wysokość przenośnika | 900±20 mm |
| Szerokość pasów oczek | 450 mm |
| Maksymalna szerokość PCB | 400 mm |
| Wyłączenie PCB | 30 mm |
| Kierunek przenośnika | Z lewej na prawo. |
| Prędkość przenośnika | 0-1000 mm/min |
| Podnoszenie haczykiem | Pozostałe urządzenia elektryczne |
| Zasilanie | 380v,3ph,50hz |
HRE-640 System sterowania piecem bez ołowiu
1. Pełny interfejs w języku angielskim, łatwy w obsłudze, który może zawierać ponad 50 grup parametrów z zalecanymi ołowianymi/bez ołowianu
2.temperatura/prędkość ustawienia przed dostarczeniem maszyny.
3Unikalna konstrukcja programu umożliwia dostosowanie zużycia prądu i obniżenie prądu.
4Kolorowy interfejs ekranu dotykowego z sterownikiem PLC zapewnia stabilną pracę maszyny.

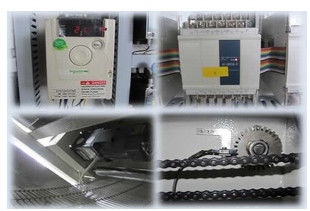

HRE-640 Piekarnik bez ołowiu elektryczny
