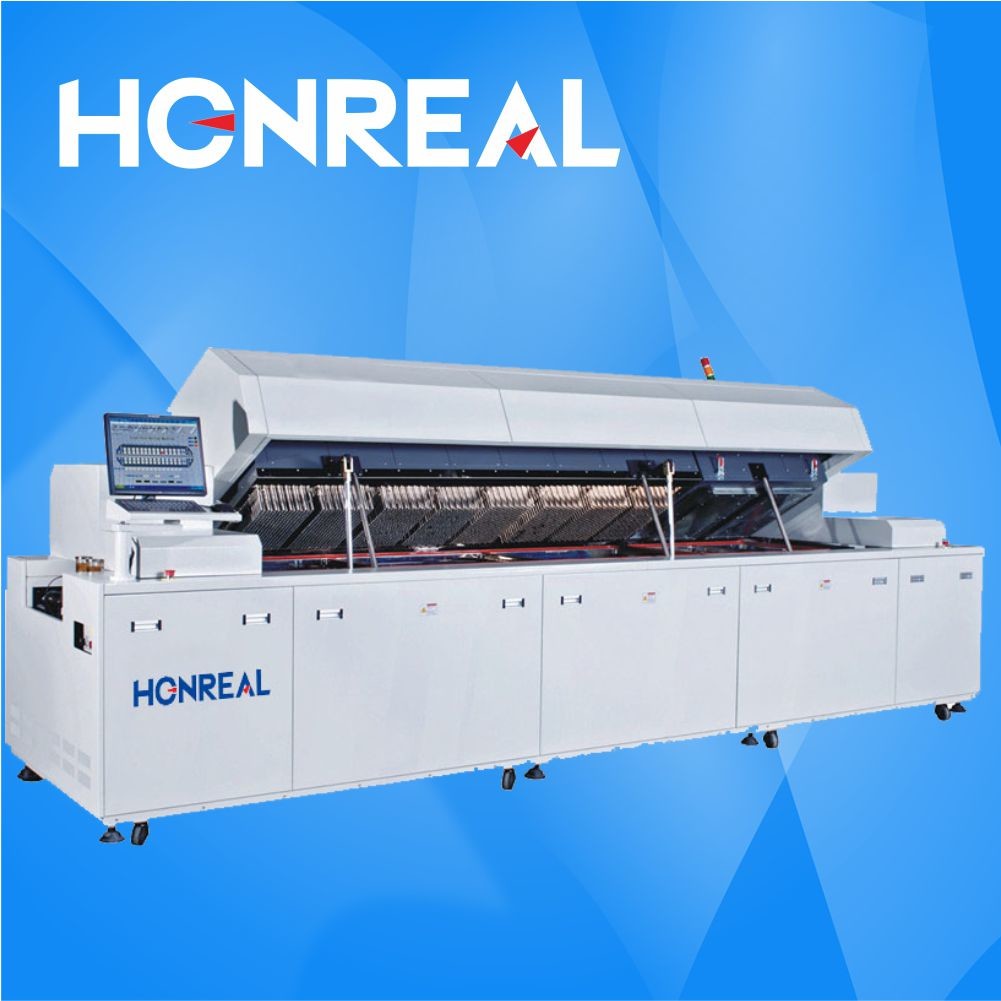

380V 50hz SMT Maszyna do pieca z napędem z powrotem z 3890mm Tunel grzewczy

MOQ:	1 set
Cena:	Negocjowalne
Standardowe opakowanie:	Drewniana skrzynka
Okres dostawy:	15 dni roboczych
Metoda płatności:	Akredytywa, T/T, Western Union
Wydajność dostaw:	100 zestawów/miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

HONREAL

Orzecznictwo

Numer modelu

HR-10C

Wymiary:

L6300*1430*1530

Tunel grzewczy:

3890mm

Typ komponentu:

Jednostronny lub dwustronny płytek, taki jak CSP, BGA itp.

Strefy stanowią:

Górne 8, dolne 8, 2 strefy chłodzenia

Sterowanie temperaturą:

Sterowanie w pętli zamkniętej PID, napęd SSR

Zakres temperatur:

Otoczenia --- 300 ℃

Dokładność temperatury:

± 1 ℃

Zasilanie:

3ø 380V

Wysokość łańcucha transportowego:

900±20mm

Maksymalna szerokość PCB:

350mm

Podkreślić:

Maszyna do pieca z powrotem 50hz SMT

Maszyna do pieca z powrotem 380V SMT

3890 mm smt pieca z powrotem

Opis produktu

Maszyna do lutowania SMD LED, Maszyna do lutowania PCB, Cena pieca do lutowania reflow

Cechy:

Maszyny do lutowania reflow z mikrorysem z tej serii wykorzystują dyszę rurową porównywalną z dyszą produkcji ERSA Niemcy. Sprawność cieplna konstrukcji dysz rurowych (przykład: konstrukcja gorącego powietrza typu ERSA) jest wyższa niż konstrukcji z płytą perforowaną (przykład: konstrukcja gorącego powietrza typu HFLLER). Dlatego można skutecznie rozwiązać problemy takie jak zakłócenia interwałowe i martwe kąty przenośnika.
Funkcje maszyn do lutowania reflow z mikrorysem z serii HOTFLOW:

1. Humanizowany interfejs operacyjny, platforma Windows, przełączanie chiński/angielski.

2. Inteligentne monitorowanie stanu pracy, alarm dźwiękowy i świetlny w przypadku awarii, rejestracja danych produkcyjnych.

3. Markowy sterownik PLC + sterowanie pętlą zamkniętą PID, dokładność kontroli temperatury ±1℃.

4. Długa konstrukcja strefy temperaturowej, każda strefa temperaturowa osiąga długość 300 mm.

5. Powietrze jest zawracane z przodu i z tyłu strefy temperaturowej, aby skutecznie uniknąć przenikania temperatury, a boczna różnica temperatur wynosi ±2°C.
6. Silnik gorącego powietrza 2800 obr./min, przepływ gorącego powietrza do 90 CFM, wydajne przewodzenie ciepła i zdolności kompensacji termicznej.

7. Doskonała konstrukcja izolacji termicznej, temperatura obudowy ≤30℃, pełne wykorzystanie energii.
8. Płyta dystrybucji powietrza z ocynkowanego stopu aluminium o grubości 3 mm zapewnia równomierne rozprowadzenie ciepła w strefie temperaturowej.
9. Wzmocnienie wnęki pieca i mechanizmu regulacji szerokości prowadnicy, aby skutecznie uniknąć deformacji podgrzewanej wnęki pieca i prowadnic.

Maszyna	HR-8C	HR-10C
Strefy grzewcze	8 stref górnych	10 stref górnych
Strefy grzewcze	8 stref dolnych	10 stref dolnych
Tunel grzewczy	2900 mm	3890 mm
Wymiary	Dł. 552014301530	Dł. 630014301530
Waga netto	około 2760 kg	około 3060 kg
Moc ogólna	64 KW	83 KW
Zużycie energii	Około 7-30 KW	Około 9-38 KW
Czas nagrzewania	20 minut	20 minut
Typ sterowania	Sterowanie PC + PLC
Metoda ogrzewania	Pełna wymuszona konwekcja powietrza
Sterowanie temperaturą	Sterowanie pętlą zamkniętą PID, napęd SSR
Zakres temperatur	Otoczenie - 300℃
Dokładność temperatury	±1 ℃
Równomierność temperatury	±1,5 ℃
Chłodzenie	1-2 strefy chłodzenia (górna i dolna)
Metoda przenośnika	Przenośnik taśmowy i łańcuchowy
Wysokość przenośnika	900 ± 20 mm
Maks. szerokość PCB	350 mm
Prześwit PCB	Góra / Dół 30 mm
Kierunek przenośnika	Od lewej do prawej
Prędkość przenośnika	0-1800 mm/min
Podnoszenie haka	Śruba elektryczna
Komunikacja w górę/w dół	SMEMA
Zasilanie	380V, 3-fazowe, 50Hz

Część strefy temperaturowej:

380V 50hz SMT Maszyna do pieca z napędem z powrotem z 3890mm Tunel grzewczy

Unikalny system recyrkulacji powietrza z przodu i z tyłu zapobiegający przenikaniu temperatury
Przewód termopary importowany z Japonii
Sterowanie pętlą zamkniętą PID, dokładność do ±1℃
Różnica temperatur poprzecznych do 2℃
Zdolność procesowa CPK osiąga 1,784

Instalacja i kalibracja

1. Środowisko i warunki pracy

 Urządzenie powinno być umieszczone w poziomym, suchym i dobrze wentylowanym warsztacie;

 Temperatura otoczenia: 5~45℃;

 Wilgotność otoczenia: 20~95%;

 Znamionowe zasilanie: 380V, 100A (przewód zasilający powinien być linką 16 mm²), system 3-fazowy i 5-przewodowy;

 System sztucznego wyciągu powinien być zainstalowany po obu stronach urządzenia. Przepływ powietrza w rurze wyciągowej wynosi 25 m³/min.

2. Instalacja urządzenia

 Urządzenie należy ustawić zgodnie z rzeczywistymi wymaganiami produkcyjnymi i sytuacją praktyczną;

 Podnieś stopki urządzenia i jednocześnie wypoziomuj urządzenie za pomocą tych stopek;

 Urządzenie musi być zainstalowane poziomo.

3. Kalibracja

Wszystkie parametry urządzenia powinny być dostosowane do wymagań klienta, takich jak produkt, tempo produkcji i użyta pasta lutownicza. Dostosowania te obejmują prędkość liniową łańcucha, temperaturę każdej strefy itp. Urządzenie zostało skalibrowane przed wysyłką. Po przybyciu do fabryki wystarczy sprawdzić, czy zasilanie jest odpowiednie dla tego urządzenia.

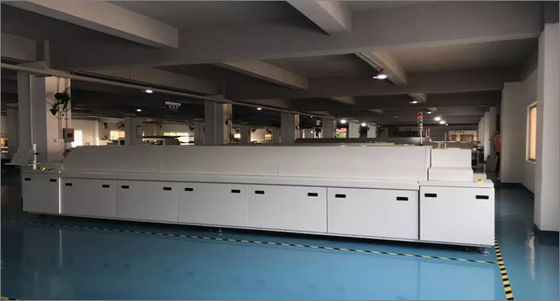

Kim jesteśmy?

Shenzhen Honreal Technology Co.,Ltd jest krajowym przedsiębiorstwem high-tech, specjalizującym się w badaniach i rozwoju, produkcji, sprzedaży sprzętu SMT. Obsługuje 500 najlepszych światowych firm elektronicznych. Kapitał zakładowy firmy wynosi 5 milionów. Posiadając doświadczony zespół techniczny i doskonałe zdolności innowacji technicznych, tworzenie lepszego łańcucha dostaw produktów i zespołu serwisowego oraz zaspokajanie różnych potrzeb klientów jest naszym długoterminowym celem. Zaspokoimy potrzeby klientów, rozumiejąc klientów, stawiając ich na pierwszym miejscu i świadcząc wartościowe usługi.

380V 50hz SMT Maszyna do pieca z napędem z powrotem z 3890mm Tunel grzewczy

Certyfikacja

High capacity 8 zones Lead-Free dual track Reflow oven from china manufacturer

FAQ

P: Jak można zagwarantować jakość sprzedaży?
O: Gwarantujemy, że każdy zestaw maszyn przechodzi rygorystyczne testy przed dostarczeniem do Państwa, aby zapewnić doskonałą wydajność wszystkich produktów.

P: Jak wygląda szkolenie?

O: Po zakupie naszych maszyn, Państwa inżynierowie mogą udać się do naszej firmy lub jest to bardzo łatwe do obsługi

maszyny zgodnie z filmem szkoleniowym i instrukcją obsługi, instrukcja obsługi będzie dostarczana razem z maszyną.

P: Chciałbym zapytać, czy jest możliwość umieszczenia mojego logo na produkcie.
Mamy nadzieję, że wiedzą Państwo, że nasza firma doskonale wspiera usługę niestandardowego logo, robimy to. Ponadto, jest to całkowicie bezpłatne, więc po prostu podaj nam swoje wymagania.

P: Czy te maszyny są trudne w obsłudze?

O: Nie, wcale nie są trudne. Dla naszych poprzednich klientów, maksymalnie 2 dni wystarczy, aby nauczyć się obsługiwać maszyny.
