Maszyna do montażu linii SMT Maszyna do montażu linii SMT Fuji Maszyna do montażu linii SMT
Rozwój elektroniki wielofunkcyjnej i wysokiej wydajności gwałtownie rośnie w takich dziedzinach jak urządzenia mobilne i elektronika samochodowa.ponieważ produkty te mają krótki cykl życiaW związku z tym potrzebne jest wyposażenie produkcyjne, które ma elastyczność, aby reagować w krótkim czasie na zwiększenie produkcji seryjnej i zmiany popytu.

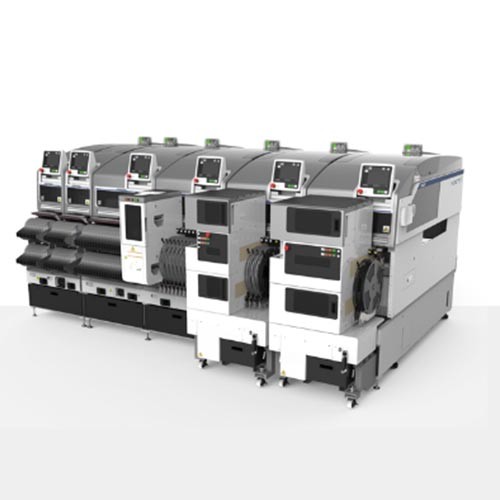

NXT III jest modułowym montażnikiem SMT, który jest w stanie zapewnić najlepszą linię za każdym razem dla fabryk, które mają takie częste zmiany do produkcji urządzeń elektronicznych.
Specyfikacje
| M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zastosowany rozmiar PCB (LxW) | 48 x 48 mm do 305 x 610 mm (jednorazowy przenośnik) 48 x 48 mm do 305 x 510 mm (podwójny przenośnik/jednorazowy) 48 x 48 mm do 305 x 280 mm (podwójny przenośnik/podwójny przenośnik) |
48 x 48 mm do 610 x 610 mm (jednorazowy przenośnik) 48 x 48 mm do 610 x 510 mm (podwójny przenośnik/jednorazowy) 48 x 48 mm do 610 x 280 mm (podwójny przenośnik/podwójny przenośnik) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rodzaje części | Do 20 rodzajów części (wyliczone przy użyciu taśmy 8 mm) | Do 45 rodzajów części (wyliczone przy użyciu taśmy 8 mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Czas ładowania PCB | W przypadku podwójnego przenośnika: 0 s (działanie ciągłe) W przypadku pojedynczego przenośnika: 2,5 s (transport między modułami M3 III), 3,4 s (transport między modułami M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dokładność umieszczenia (standardowy znak wiarygodności) * Dokładność ustawienia jest uzyskana na podstawie testów przeprowadzonych przez Fuji. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Produktywność * Powyższe wskaźniki przepustowości oparte są na testach przeprowadzonych w Fuji. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Części podtrzymane |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Szerokość modułu | 320 mm | 645 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wymiary maszyny | L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900.2 mm, H: 1476 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cechy produktu
Konfiguracja linii według celu
Moduły, głowice i jednostki dostaw mogą być swobodnie łączone, dzięki czemu optymalna konfiguracja linii może być zawsze budowana poprzez zmianę konfiguracji w celu dopasowania do zmian w typie części i modelu produktu.
Możliwe jest rozszerzenie zdolności tylko do niezbędnego poziomu poprzez dodanie modułów i wymianę jednostek.
Głowy można łatwo wymienić.
Głowy można łatwo wymienić bez narzędzi.
Głowy są lekkie, a zatem operator maszyny może je łatwo usunąć, gdy potrzeba wykonywania konserwacji lub rozwiązywania problemów.
Działanie z jednej strony
W celu dostarczenia części i przejścia na inne urządzenia przejechano tylko niewielką odległość, aby przejść prostą trasę pracy, która nie wymaga nadmiernego czasu i wysiłku.
Linie produkcyjne mogą być swobodnie konfigurowane w układy, takie jak linie od tyłu do tyłu lub w kształcie U.
Utrzymanie w trybie offline w celu maksymalizacji czasu pracy produkcji
Ponieważ wymiana jednostek wymagających konserwacji z jednostkami, które są w pełni konserwowane, może być wykonana na poziomie operatora, czas przestojów może również zostać znacznie skrócony.Utrzymanie może być wykonywane w trybie offline na usuniętych jednostkach, podczas gdy produkcja jest nadal w toku.
Zarządzanie identyfikacją
Głowy, dysze i podajniki są zarządzane przez ID.
Szczegółowe dane dotyczące produkcji materiałów i urządzeń są przechowywane w bazie danych, które mają być wykorzystywane do zarządzania linią, zarządzania utrzymaniem i identyfikowalności.
Automatyczna kalibracja
Po wymianie głowicy operator po prostu naciska przycisk START.
Możecie kontynuować.
