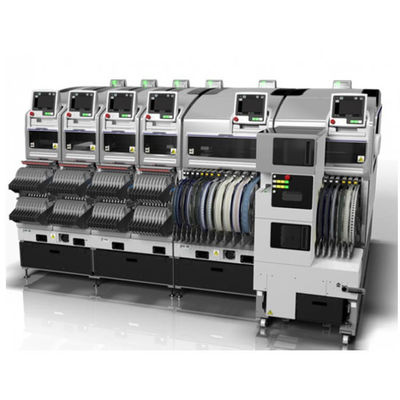

Fuji Smt Pick And Place Maszyna Fuji Nxt 3 M3 M6 Smt Maszyna Cena
NXT III Skalowalne platformy rozmieszczalne
NOWA NXT III to wysoce wydajna, wielofunkcyjna, modułowa maszyna do umieszczania materiałów.000 żetonów na godzinęNXT III obsługuje najmniejsze części wykorzystywane w produkcji masowej z ekstremalną dokładnością.
Wykorzystanie
Poprawa wydajności
Szybszy robot XY i szybsze podkładki taśmowe, a także nowo opracowana kamera "flying vision" oznaczają zwiększoną zdolność do umieszczania wszystkich rozmiarów i typów części.
Nowa głowica dużych prędkości H24G osiąga 37,500 ks/h (czupy na godzinę) (tryb priorytetowy produktywności) na moduł, co stanowi 44% poprawę w porównaniu z najszybszą prędkością NXT II.
* W warunkach w Fuji.
0201 mm Wsparcie części, +/- 0,025 mm Dokładność umieszczania
Oprócz wspierania najmniejszych części obecnie stosowanych w produkcji seryjnej (0402 mm, 01005"),NXT III może również obsługiwać następną generację komponentów przeznaczonych na rynek - części 0201 mm..
Poprawa sztywności maszyny oraz dalsze udoskonalenie niezależnej serwo sterowania i technologii rozpoznawania widzenia pozwoliły Fuji osiągnąć dokładność umieszczania dla małych części chipów +/- 0,025 mm* (3 sigma,Cpk≥1.00).
* W warunkach w Fuji.
Specyfikacje
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Zastosowany rozmiar PCB (LxW) |
48 x 48 mm do 250 x 510 mm (podwójny przenośnik) * |
48 x 48 mm do 534 x 510 mm (podwójny przenośnik) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Rodzaje części |
Do 20 rodzajów części (wyliczone przy użyciu taśmy 8 mm) |
Do 45 rodzajów części (wyliczone przy użyciu taśmy 8 mm) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Czas ładowania PCB |
W przypadku podwójnego przenośnika: 0 s (działanie ciągłe) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dokładność umieszczenia |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Produktywność |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Części podtrzymane |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Szerokość modułu |
320 mm |
645 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Wymiary maszyny |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DynaHead ((DX)) |
||||
|---|---|---|---|---|
|
Ilość dyszy |
12 |
4 |
1 |
|
|
Przepustowość (cph) |
25,000 |
11,000 |
4,700 |
|
|
Rozmiar części |
0402 (01005") do 7,5 x 7.5 |
1608 (0603") |
1608 (0603") |
|
|
Dokładność umieszczenia |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00* |
+/- 0,040 mm (3σ) cpk≥1.00 |
+/- 0,030 mm (3σ) cpk≥1.00 |
|
|
Obecność części |
o |
x |
o |
|
|
Części |
Taśma |
o |
o |
o |
|
Trzymaj. |
x |
o |
o |
|
|
Płytka |
x |
o |
o |
|
|
System dostaw części |
|
|---|---|
|
Inteligentne podsycacze |
Wsparcie do taśm szerokości 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 i 104 mm |
|
Wyroby z tworzyw sztucznych |
4 ≤ szerokość części ≤ 15 mm (6 ≤ szerokość pręta ≤ 18 mm), 15 ≤ szerokość części ≤ 32 mm (18 ≤ szerokość pręta ≤ 36 mm) |
|
Płytki |
Zastosowane rozmiary tac: 135,9 x 322,6 mm (standard JEDEC) (Tray Unit-M),276 x 330 mm (Tray Unit-LT),143 x 330 mm (Tray Unit-LTC) |
Pokaz zdjęć:
Kim jesteśmy?
Shenzhen Honreal Technology Co., Ltd. jest krajowym przedsiębiorstwem o wysokiej technologii, specjalizującym się w badaniach i rozwoju sprzętu SMT, produkcji, sprzedaży.Zarejestrowany kapitał spółki wynosi 5 milionów.Posiadając doświadczony zespół techniczny i doskonałą zdolność do innowacji technicznych, naszym długoterminowym celem jest stworzenie lepszego łańcucha dostaw produktów i zespołu serwisowego oraz zaspokojenie różnych potrzeb klientów.Będziemy spełniać potrzeby klientów poprzez zrozumienie klientów, stawiając ich na pierwszym miejscu i świadcząc cenne usługi.
Usługi i zobowiązania
Nasze usługi
Usługi i zobowiązania
Przed zakupem produktu, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
Przy zakupie produktów, obiecujemy, aby umożliwić klientom jasno wiedzieć, ukończenie produktu.dostawa, aby zapewnić produkt nienaruszony i w miejscu w określonym czasie do wymagań klienta.
Firma obiecuje:
Bardzo doceniamy Twoje opinie na temat jakości informacji, wszystkie informacje zostaną przekazane jakości odpowiedzi zwrotnych;
Zgodnie z wymogami umowy o montaż, uruchomienie i szkolenie personelu technicznego nabywca sprzedał sprzęt.
Zapewniamy długoterminowe wsparcie techniczne, Nasza firma ma odpowiednią podaż zużytecznych nabywcy, jeśli poproszone, aby zamówić części zamienne, nasza firma może zapewnić w odpowiednim czasie.
Opakowanie
