Automatyczna używana maszyna do zbierania i umieszczania SMT, montaż PCB

MOQ:	1
Cena £:	Negocjowalne
standard packaging:	Drzewna obudowa
Delivery period:	3-5 dni roboczych
payment method:	T/T, Western Union, MoneyGram

Informacje szczegółowe

Product Description

Informacje szczegółowe

Miejsce pochodzenia

Japonia

Nazwa handlowa

Numer modelu

NXT III M3

Warunki:

Oryginał używany

Zastosowanie:

Linia produkcyjna SMT

Jakość:

100% Marka

Pakiet:

Drzewna obudowa

Dokładność umieszczenia:

+/- 0,025 mm (standardowy tryb)

Odpowiedni rozmiar PCB:

48 x 48 mm do 305 x 610 mm (pojedynczy przenośnik)

Podkreślić:

Automatyczna maszyna do zbierania i umieszczania

Wykorzystywana maszyna do zbierania i umieszczania PCB SMT

Używane urządzenia do umieszczania smotów

Product Description

Fuji Smt Placement Machines Pick And Place Fuji Nxt Iii Smt Maszyna Cena

Wykorzystanie

Poprawa użyteczności

GUI oryginalnego NXT zostało szeroko chwalone za wykorzystanie intuicyjnych i łatwo zrozumiałych piktogramów zamiast polegać na instrukcjach językowych.

Interfejs ten jest teraz połączony z panelem dotykowym, aby jeszcze ułatwić obsługę.a także poprawa jakości poprzez zmniejszenie szansy wykonania błędnego polecenia.

Wysoka zgodność

Wiele głównych urządzeń z NXT II, takich jak głowice, stacje dysze, podkładki, jednostki tac i jednostki wymiany palet podkładkowych, może być wykorzystane na NXT III bez żadnych modyfikacji.

Specyfikacje

M3 III

M6 III

Zastosowany rozmiar PCB (LxW)

48 x 48 mm do 305 x 610 mm (jednorazowy przenośnik)
48 x 48 mm do 305 x 510 mm (podwójny przenośnik/jednorazowy)
48 x 48 mm do 305 x 280 mm (podwójny przenośnik/podwójny przenośnik)

48 x 48 mm do 610 x 610 mm (jednorazowy przenośnik)
48 x 48 mm do 610 x 510 mm (podwójny przenośnik/jednorazowy)
48 x 48 mm do 610 x 280 mm (podwójny przenośnik/podwójny przenośnik)

Rodzaje części

Do 20 rodzajów części (wyliczone przy użyciu taśmy 8 mm)

Do 45 rodzajów części (wyliczone przy użyciu taśmy 8 mm)

Czas ładowania PCB

W przypadku podwójnego przenośnika: 0 s (działanie ciągłe)
W przypadku pojedynczego przenośnika: 2,5 s (transport między modułami M3 III), 3,4 s (transport między modułami M6 III)

Dokładność umieszczenia
(standardowy znak wiarygodności)
* Dokładność ustawienia jest uzyskana na podstawie testów przeprowadzonych przez Fuji.

H24G	: +/-0,025 mm (standardowy tryb) / +/-0,038 mm (tryb priorytetowy wydajności) (3 sigma) cpk≥1.00
V12/H12HS	: +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00
H04S/H04SF	: +/- 0,040 mm (3 sigma) cpk≥1.00
H08/H04	: +/- 0,050 mm (3 sigma) cpk≥1.00
H02/H01/G04	: +/- 0,030 mm (3 sigma) cpk≥1.00
H02F/G04F	: +/- 0,025 mm (3 sigma) cpk≥1.00
GL	: +/- 0,100 mm (3 sigma) cpk≥1.00

H24G	: +/-0,025 mm (standardowy tryb) / +/-0,038 mm (tryb priorytetowy wydajności) (3 sigma) cpk≥1.00
V12/H12HS	: +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00
H08M/H04S/H04SF	: +/- 0,040 mm (3 sigma) cpk≥1.00
H08/H04/OF	: +/- 0,050 mm (3 sigma) cpk≥1.00
H02/H01/G04	: +/- 0,030 mm (3 sigma) cpk≥1.00
H02F/G04F	: +/- 0,025 mm (3 sigma) cpk≥1.00
GL	: +/- 0,100 mm (3 sigma) cpk≥1.00

Produktywność
* Powyższe wskaźniki przepustowości oparte są na testach przeprowadzonych w Fuji.

H24G	: 37,500 k/h (tryb priorytetowy produktywności) / 35,000 k/h (tryb standardowy)
V12	: 26,000 cph
H12HS	: 24 500 cph
H08	: 11 500 cph
H04	: 6 500 cph
H04S	: 9 500 cph
H04SF	: 10 500 cph
H02	: 5 500 cph
H02F	: 6 700 cph
H01	: 4200 km/h
G04	: 7500 cph
G04F	: 7500 cph
GL	: 16,363 dph (0,22 s/dot)

H24G	: 37,500 k/h (tryb priorytetowy produktywności) / 35,000 k/h (tryb standardowy)
V12	: 26,000 cph
H12HS	: 24 500 cph
H08M	: 13 000 cph
H08	: 11 500 cph
H04	: 6 500 cph
H04S	: 9 500 cph
H04SF	: 10 500 cph
H02	: 5 500 cph
H02F	: 6 700 cph
H01	: 4200 km/h
G04	: 7500 cph
G04F	: 7500 cph
0F	: 3000 cph
GL	: 16,363 dph (0,22 s/dot)

Części podtrzymane

H24G	: 0201 do 5 x 5 mm	Wysokość	: do 2,0 mm
V12/H12HS	: 0402 do 7,5 x 7,5 mm	Wysokość	: do 3,0 mm
H08M	: 0603 do 45 x 45 mm	Wysokość	: do 13,0 mm
H08	: 0402 do 12 x 12 mm	Wysokość	: do 6,5 mm
H04	: 1608 do 38 x 38 mm	Wysokość	: do 9,5 mm
H04S/H04SF	: 1608 do 38 x 38 mm	Wysokość	: do 6,5 mm
H02/H02F/H01/0F	: 1608 do 74 x 74 mm (32 x 180 mm)	Wysokość	: do 25,4 mm
G04/G04F	:0402 do 15 x 15 mm	Wysokość	: do 6,5 mm

Szerokość modułu

320 mm

645 mm

Wymiary maszyny

L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III)
W: 1900.2 mm, H: 1476 mm

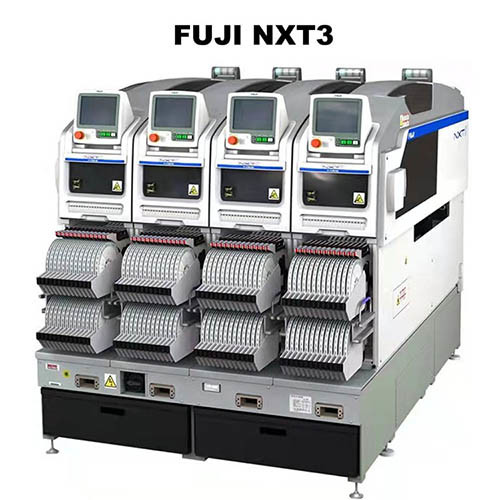

Automatyczna używana maszyna do zbierania i umieszczania SMT, montaż PCB 0

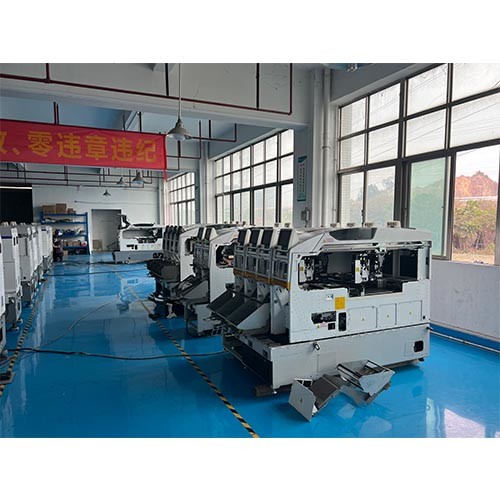

Automatyczna używana maszyna do zbierania i umieszczania SMT, montaż PCB 1

Kim jesteśmy?

Shenzhen Honreal Technology Co., Ltd jest krajowym przedsiębiorstwem wysokiej technologii, specjalizującym się w badaniach i rozwoju sprzętu smt, produkcji, sprzedaży.Usługi dla 500 największych światowych firm elektronicznych.Zarejestrowany kapitał firmy wynosi 5 milionów.Stworzenie lepszego łańcucha dostaw produktów i zespołu serwisowego oraz zaspokojenie różnych potrzeb klientów jest naszym długoterminowym celemBędziemy spełniać potrzeby klientów, rozumiejąc ich, stawiając ich na pierwszym miejscu i świadcząc cenne usługi.

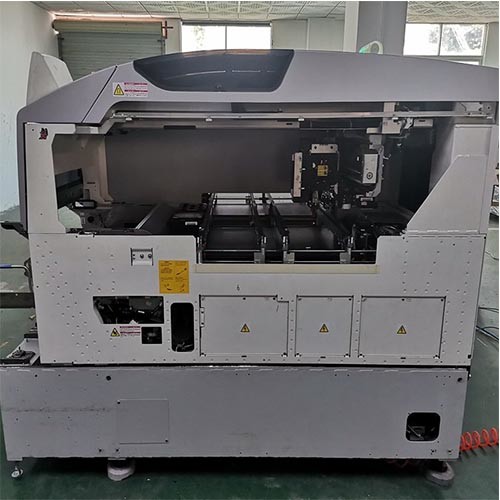

Automatyczna używana maszyna do zbierania i umieszczania SMT, montaż PCB 2

Pokaz zdjęć:

Automatyczna używana maszyna do zbierania i umieszczania SMT, montaż PCB 4
