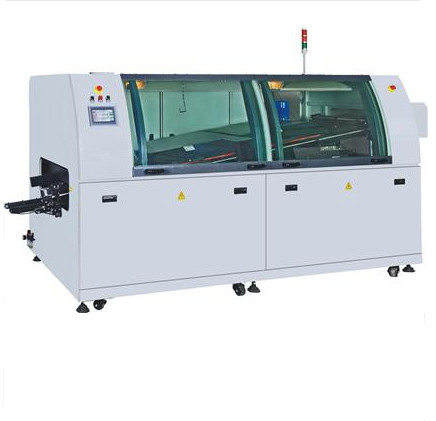

Przemysłowa maszyna do lutowania fal SMT z sterowaniem PC PLC
  • Nazwa
  • Nazwa
  • Nazwa
  • Nazwa
  • Nazwa

Przemysłowa maszyna do lutowania fal SMT z sterowaniem PC PLC

MOQ: 1 set
Cena: Negocjowalne
Standardowe opakowanie: Drewniana skrzynka
Okres dostawy: 15 dni roboczych
Metoda płatności: Akredytywa, T/T, Western Union
Wydajność dostaw: 100 zestawów/miesiąc
Informacje szczegółowe
Opis produktu
Informacje szczegółowe
Miejsce pochodzenia
Chiny
Nazwa handlowa
HONREAL
Orzecznictwo
CE ISO
Numer modelu
HR-300LF
Wymiary:
L3750*1360*1550
Typ kontrolny:
Sterowanie PC + PLC
Zakres temperatur:
Otoczenia --- 300 ℃
Maksymalna szerokość PCB:
300 mm
Prędkość przenośnika:
0-1800 mm/min
Podgrzewacze:
2
Podkreślić:

Przemysłowa maszyna do lutowania fal SMT

,

Maszyna do lutowania falami PC SMT

,

Maszyna do lutowania falami PLC

Opis produktu

Automatyczna maszyna do lutowania na fali bezołowiowa


HR-300 LF Bezołowiowa maszyna do lutowania na fali

STD: Sterowanie ekranem dotykowym; OPCJA: Sterowanie komputerowe


¤ Nadaje się do produktów o niskiej gęstości komponentów / wymogów wysokiej przepustowości

¤ Głowica natryskowa topnika napędzana silnikiem, poprzeczna

¤ Japońska dysza natryskowa o drobnej wielkości cząsteczek

¤ 2 podgrzewacze; Gorące powietrze + podczerwień

¤ Modułowa konstrukcja podgrzewacza, wygodna w konserwacji

¤ Sterowanie marką PLC + PID z pętlą zamkniętą

¤ Opcje tygla lutowniczego SUS 316L / TA1 tytan

¤ Ręczne podnoszenie/opuszczanie i wsuwanie/wysuwanie tygla lutowniczego

¤ Dostępne różne rodzaje palców lutowniczych

¤ Nachylenie regulowane w zakresie 4-7°

¤ Automatyczny czyścik palców

¤ Chłodzenie naturalnym powietrzem poprzecznym

¤ STD: Sterowanie ekranem dotykowym; OPCJA: Sterowanie komputerowe






Model HR-300LF HR-300LF Ekran dotykowy
Wymiary maszyny Dł. 3750 x szer. 1350 x wys. 1550 mm Dł. 3750 x szer. 1350 x wys. 1550 mm
Waga 800 kg
Kolor Szary komputerowy
Ogólne
Główne sterowanie Sterowanie komputerem + PLC Sterowanie panelem dotykowym
Podgrzewacze 2
Strefa chłodzenia 1
Nachylenie spadku chłodzenia Chłodzone naturalnym powietrzem: 3-4° C/sek
Wymagania dotyczące wyciągu ≥3 m'/sek x 2
Wymagania dotyczące sprężonego powietrza > 4 kg/cm2
Wymagania dotyczące zasilania 3 fazy, 5 przewodów, 380 V AC, 50/60 Hz
Pobór mocy przy rozruchu ≤ 20 kW
Pobór mocy w stanie ustanowionym ≤ 7 kW
Czas narastania

Podgrzewanie: ok. 15 min

Tygiel lutowniczy: ok. 90 min
Nastawa temperatury

Podgrzewanie: Temp. pokojowa - 200° C

Tygiel lutowniczy: Temp. pokojowa - 300° C
Kontrola temperatury Sterowanie PID z pętlą zamkniętą
Dokładność temperatury ±1° C
Odchylenie temperatury w poprzek ±2° C
Przepływ gorącego powietrza Około 50 CFM
Szerokość procesu 50-300 mm
Wysokość procesu 750 mm ± 30 mm
Prędkość przenośnika 0-1800 mm/min
Prześwit produktu

Odnieść się do rowków palców;

Górna strona ≥ 100 mm; Spód ≥ 15 mm
Topnik
Poprzeczna głowica natryskowa Napęd siłownikiem pneumatycznym SMC
Wielkość cząsteczek 20-40 mikronów
Średnica dyszy topnika 1,3 mm
Pojemność topnika 20 litrów
Tygiel lutowniczy
Pojemność tygla 300 kg
Materiał tygla

Stal nierdzewna 316L

(Opcja: Tytan TA1)
Przemieszczenie fali Między chipem a Lambda 36 mm
Ilość żużla 0,19-0,21 kg/godz.

Szczegóły:

Przemysłowa maszyna do lutowania fal SMT z sterowaniem PC PLC

Przemysłowa maszyna do lutowania fal SMT z sterowaniem PC PLC


System podgrzewania:


1. Podgrzewacz to obudowa grzewcza wykonana ze stali nierdzewnej. Elementy grzewcze są rozmieszczone wewnątrz obudowy, a czujnik umieszczony jest na suficie obudowy, aby dokładnie mierzyć temperaturę.


2. Taki podgrzewacz służy do szybkiego podgrzewania PCB pokrytych kalafonią i aktywacji topnika w celu usunięcia zanieczyszczeń (warstwy utlenione, plamy oleju itp.) z połączeń, powierzchni metalowych i wyprowadzeń komponentów, dzięki czemu topnik w pełni działa. Proces ten odparowuje również wilgoć zawartą w topniku, usuwa lotne rozpuszczalniki i redukuje pęcherzyki podczas lutowania. Ponadto może podnieść temperaturę zarówno PCB, jak i komponentów, aby zapobiec deformacji PCB z powodu nagłego wzrostu temperatury podczas lutowania i uszkodzeniu komponentu z powodu zbyt szybkiego wzrostu temperatury.


Codzienna konserwacja:


(1) Regularnie sprawdzaj, czy napięcie źródła zasilania jest normalne. Zbyt wysokie napięcie może spalić elementy grzewcze.


(2) Jeśli temperatura podgrzewacza jest zbyt wysoka z powodu jakichkolwiek nieprawidłowości, system sterowania automatycznie odetnie zasilanie podgrzewacza, a alarm zostanie aktywowany, aby chronić nasz regulator temperatury i elementy grzewcze. Jeśli temperatury pokazane na termometrze zbyt gwałtownie fluktuują i nie osiągają stabilnego poziomu, powodem może być zbyt małe ustawienie limitów ostrzegawczych (i odpowiednio powinny zostać ponownie ustawione na większe wartości) lub uszkodzenie wyłączników bezdotykowych.



Certyfikacja

Good Price LED SMD Reflow Soldering Machine, PCB SMT Reflow Oven Manufacturer

Wystawa


FAQ

P: Jak możesz zagwarantować jakość swojej sprzedaży?
O: Gwarantujemy, że każdy zestaw maszyn jest rygorystycznie testowany przed dostarczeniem do Państwa, aby zapewnić doskonałą wydajność wszystkich produktów.


P: Jak wygląda szkolenie?

O: Po zakupie naszych maszyn Państwa inżynierowie mogą udać się do naszej firmy lub jest to bardzo łatwe w obsłudze

maszyny zgodnie z filmem szkoleniowym i instrukcją obsługi, instrukcja obsługi będzie dostarczana razem z maszyną.


P: Chciałbym zapytać, czy jest możliwość umieszczenia mojego logo na produkcie.
Mamy nadzieję, że wiedzą Państwo, że nasza firma doskonale wspiera usługę niestandardowego logo, robimy to. Ponadto jest to całkowicie bezpłatne, więc po prostu podaj nam swoje wymagania.


P: Czy te maszyny są trudne w obsłudze?

O: Nie, wcale nie są trudne. Dla naszych poprzednich klientów nauka obsługi maszyn zajmuje co najwyżej 2 dni.
