Automatyczne maszyny lutownicze falowe wyposażenie automatyczne do lutowania z podwójnym hakem
Maszyna do lutowania falami PCB HR-300E:
● Uproszczona konstrukcja wyglądu, przestronne szklane drzwi przesuwne, łatwe do obserwacji i konserwacji; harmonijny kolor, koncepcja projektowania skoncentrowana na ludziach.
● Ekran dotykowy, łatwy w obsłudze.
● Pojazd jest atomizowany przez przywieziony pistolet rozpylający, a tryb wzajemny jest silnikiem stopniowym.
● Automatyczny system śledzenia rozpylania, obszar i czas rozpylania automatycznie dostosowują się do wielkości płyt PCB i mają funkcję automatycznego spryskiwacza czyszczącego.
● Podgrzewacz posiada niezależną konstrukcję modułową, z wystarczającą przestrzenią podgrzewania, wydajną kompensacją cieplną oraz wystarczającym i jednolitym podgrzewaniem.
● System pieca cynowego stosuje tryb ogrzewania zewnętrznego, konstrukcję krzywej fali bliskiej, regulowany kąt dyszy i opcjonalny tryb pracy standardowy i oszczędny w energii.i może automatycznie zbieraćŁatwe do czyszczenia.
● Piece z cyny chronią środowisko naturalne, oszczędzają energię, mają wysoką wydajność i stabilną temperaturę.
● Górna fala wykorzystuje technologię sterowania konwersją częstotliwości, wysoce niezależne sterowanie, prostą obsługę i cyfrowy wyświetlacz.
● Data i godzina mogą być ustawione zgodnie z potrzebami operacyjnymi automatycznego uruchamiania i wyłączania.
● Z funkcją automatycznego liczenia PCB, wygodne dla zarządzania produkcją.
● Jest wyposażony w alarm dźwiękowy i świetlny, sygnał tekstowy i funkcję awaryjnego zatrzymania.
● System sterowania PLC i ekranem dotykowym.
● Zestaw lutowniczy wykonany jest z tytanu, który jest w 100% nadający się do lutowania bez ołowiu.
● Klient może wybrać palec "L" lub podwójny palec "hook" dla płyt PCB.
| HR-300E - Specyfikacje | |
| Model | HR-300E |
| Szerokość PCB | 50-400 mm |
| Pojemność kotła lutowego | 250 kg |
| Moc biegowa/moc ogólna | 9-10 kW/18 kW |
| Wymiar | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Waga netto | 800 kg |
| System sterowania | Ekran dotykowy + PLC |
| Silnik przenośny | 3Ph 220V, 90W |
| Prędkość przenośnika | 200MM-1800MM/min |
| Pojemność strumienia | 60,5 litra |
| Pojemność alkoholu | 40,5 litra |
| kierunek przenośnika PCB | Z lewej na prawo. |
| Metoda rozpylania | napęd stopniowy, szyba liniowa i przesuwający się opryskiwacz |
| Spryskiwacz | Japonia ST-6 |
| Strefa podgrzewania | 1 indywidualna strefa wstępnego ogrzewania dolnego |
| Moc przedgrzewcza | 70,5 kW/strefa |
| Materiał do lutownicy | Całkowicie Ti |
| Grzejnik z lutownicy | Żelazo odlewane |
| Pojemność ogrzewania | 1.2KW*7PCS |
| Liczba fal | podwójne fale |
| Rodzaj fali | Pierwsza fala turbulencji i druga fala Lambda |
| Czas topnienia | 60 minut. |
| Podnoszenie i obniżenie pojemnika lutowego | Podręcznik |
| Wprowadzenie i wyprowadzenie złoju | Z silnikiem |
| Pompa do czyszczenia palców | 1PH 220V 10W |
| Rodzaj palca | Podwójny hak |
| Materiał do palców | Ty |
| kąt lutowania | 5-7° |
| Zaopatrzenie w powietrze | 3-5BAR |
| Zasilanie | 3PH 380V 50HZ |

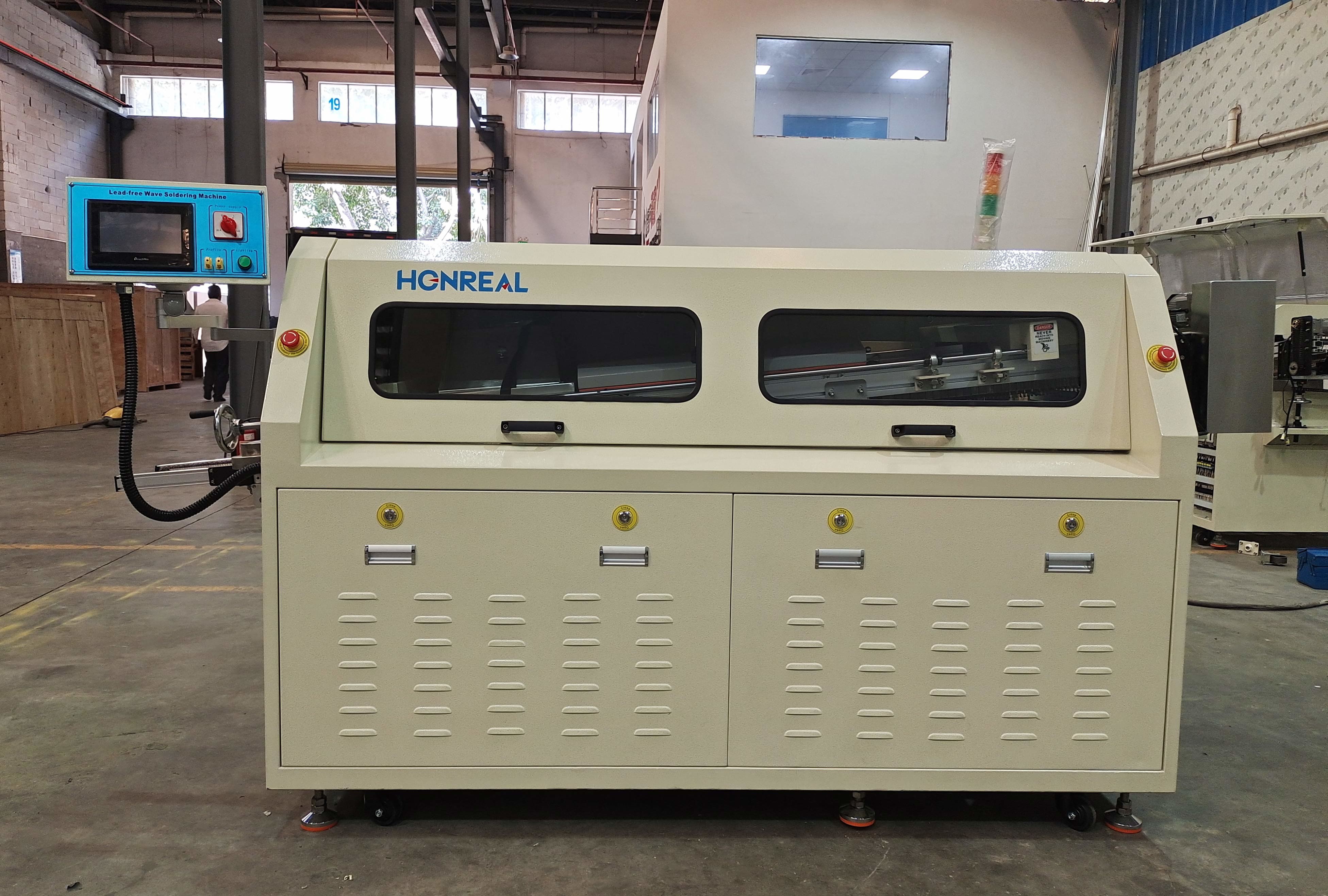

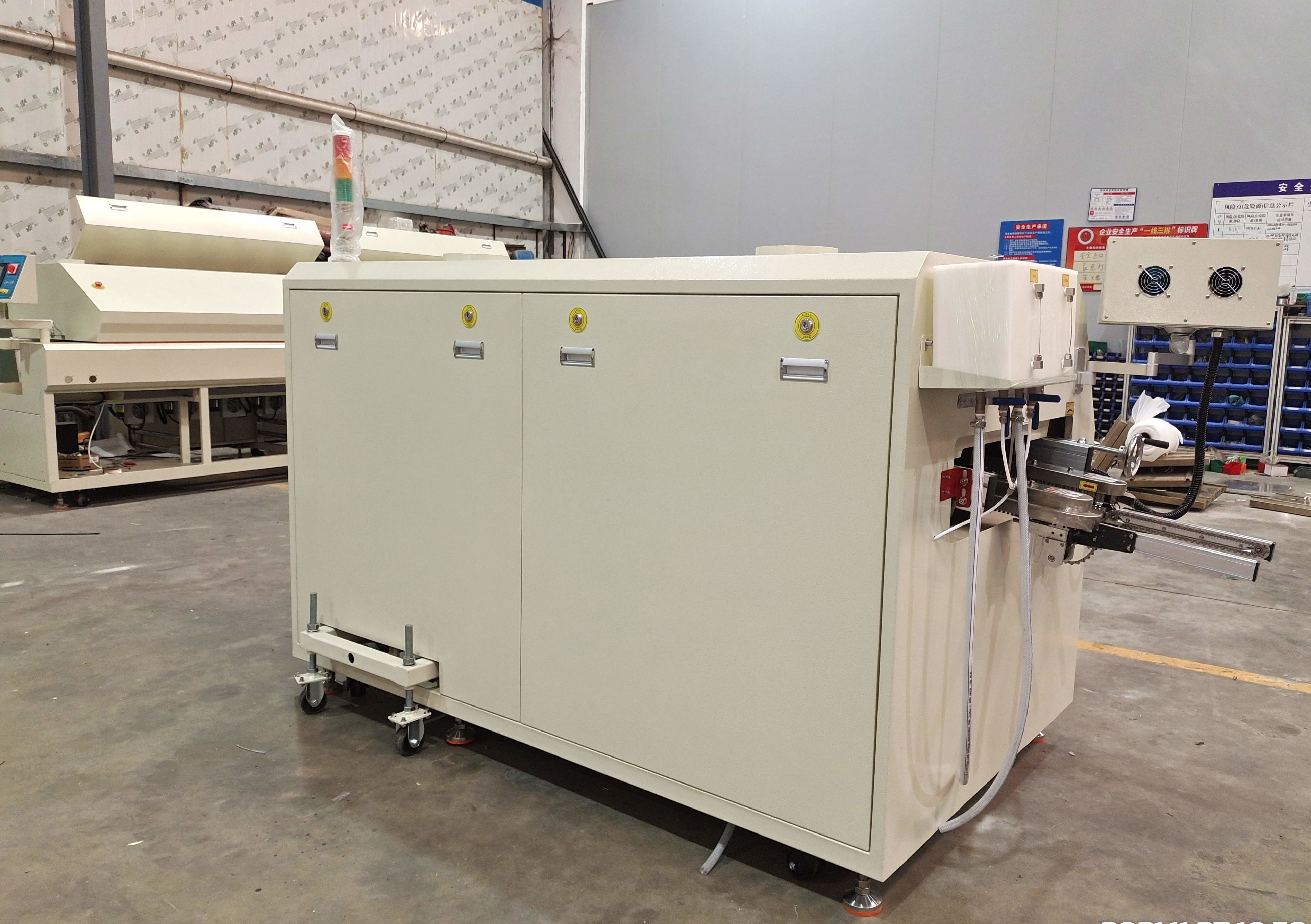

Pokaz zdjęć:
Miejsce instalacji:
1. Pracuj z maszyną w czystej i wentylowanej atmosferze, aby uniknąć wpływu pyłu lub innych czynników na jakość spawania;
2. Nie instaluj maszyny w pobliżu źródeł zakłóceń elektrycznych lub magnetycznych;
3Nie pozwól, aby wejście i wyjście maszyny było zwrócone do wentylatora lub okna z wiatrem podczas montażu.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
