Maszyna do lutowania falami PCB HR-300E:
1PLC i układ sterowania ekranem dotykowym, który może zapisać ponad 50 zestawów parametrów.
Przystępny dla użytkownika interfejs jest łatwy w obsłudze, można ustawić / zapisać / zmodyfikować temperaturę na ekranie dotykowym.
2Wysokiej jakości opryskiwacz zapewnia doskonałą wydajność atomizacji strumienia.
silnik i szyby / suwak, prędkość ruchu ustawiona na ekranie dotykowym, sterownik krok i system sterowania PLC
płynne i nisko hałaśliwe ruchy.
3. Konwekcja powietrza przymusowa strefy przedgrzewczej tworzy wystarczająco równomiernego ciepła dla PCB.
System podgrzewania ułatwia konserwację, silnik i dmuchawkę można łatwo zdemontować z
Podgrzewacz może być przenoszony z tyłu jak szuflada.
4Przyjąć żelazne ogrzewanie do lutownicy, jego zamontowane na zewnątrz lutownicy.
W ten sposób przedłuża się żywotność lutowni.
5Obie wysokości fal są kontrolowane indywidualnie przez przetwornik.
Wysokość poprzez regulację częstotliwości zasilania silnika fal na ekranie dotykowym.
6Łącznik jest wykonany z materiału Ti, 100% zdolny do bezłowiowego lutowania.
7Klient może ustawić czas włączania i wyłączania maszyny z tygodniowym zegarem.
8Alarm świetlno-dźwiękowy w przypadku przegrzania i awaryjnego zatrzymania.
9System przenośnika palcowego może tworzyć linię lutowniczą w linii przez otwór.
10.Klient może wybrać "L" palce dla palety, lub podwójny palce hak dla PCB.
11. N2 opcjonalnie dla garnka lutowego
| HR-300E - Specyfikacje | |
| Model | HR-300E |
|
Szerokość PCB |
50-400 mm |
| Pojemność kotła lutowego | 250 kg |
| Moc biegowa/moc ogólna | 9-10 kW/18 kW |
| Wymiar | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Waga netto | 800 kg |
| System sterowania | Ekran dotykowy + PLC |
| Silnik przenośny | 3Ph 220V, 90W |
| Prędkość przenośnika | 200MM-1800MM/min |
| Pojemność strumienia | 60,5 litra |
| Pojemność alkoholu | 40,5 litra |
| kierunek przenośnika PCB | Z lewej na prawo. |
| Metoda rozpylania | napęd stopniowy, szyba liniowa i przesuwający się opryskiwacz |
| Spryskiwacz | Japonia ST-6 |
| Strefa podgrzewania | 1 indywidualna strefa wstępnego ogrzewania dolnego |
| Moc przedgrzewcza | 70,5 kW/strefa |
| Materiał do lutownicy | Całkowicie Ti |
| Grzejnik z lutownicy | Żelazo odlewane |
| Pojemność ogrzewania | 1.2KW*7PCS |
| Liczba fal | podwójne fale |
| Rodzaj fali | Pierwsza fala turbulencji i druga fala Lambda |
| Czas topnienia | 60 minut. |
| Podnoszenie i obniżenie pojemnika lutowego | Podręcznik |
| Wprowadzenie i wyprowadzenie złoju | Z silnikiem |
| Pompa do czyszczenia palców | 1PH 220V 10W |
| Rodzaj palca | Podwójny hak |
| Materiał do palców | Ty |
| kąt lutowania | 5-7° |
| Zaopatrzenie w powietrze | 3-5BAR |
| Zasilanie | 3PH 380V 50HZ |

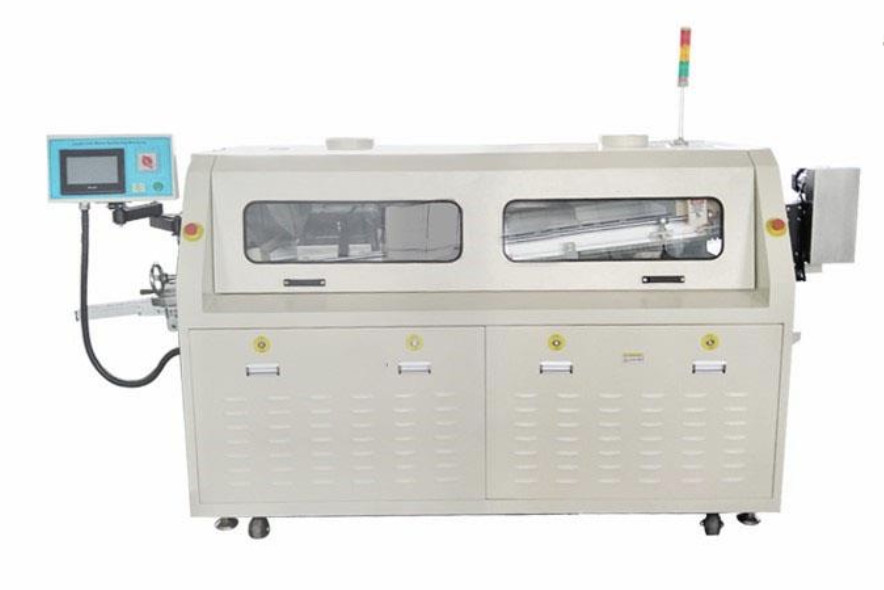

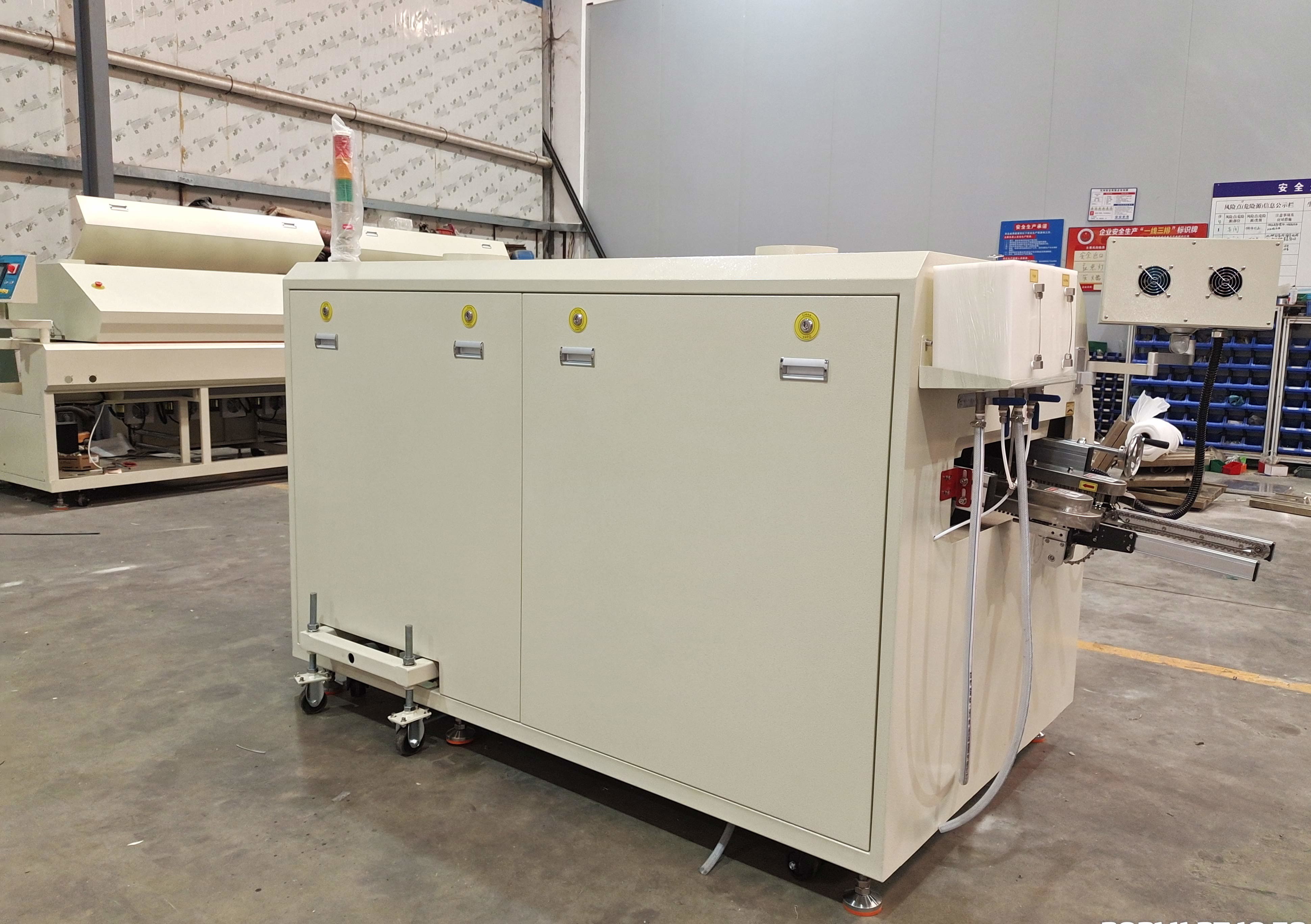

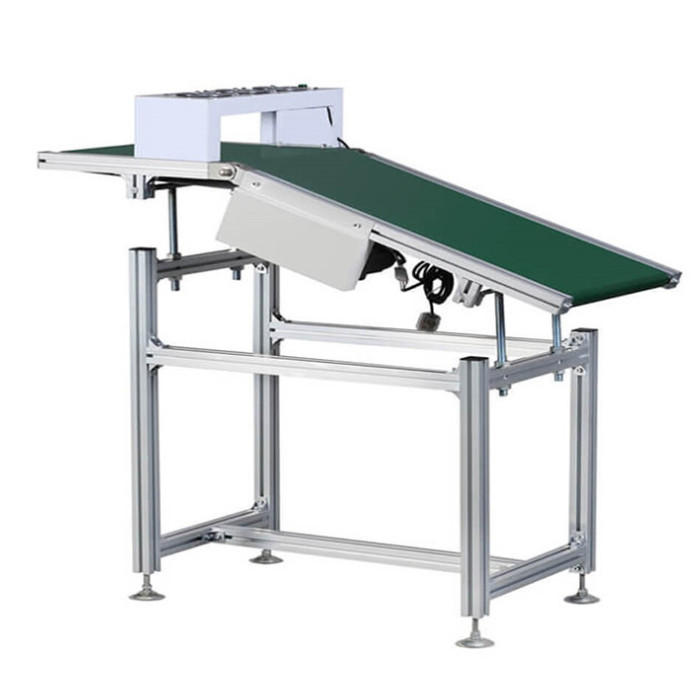

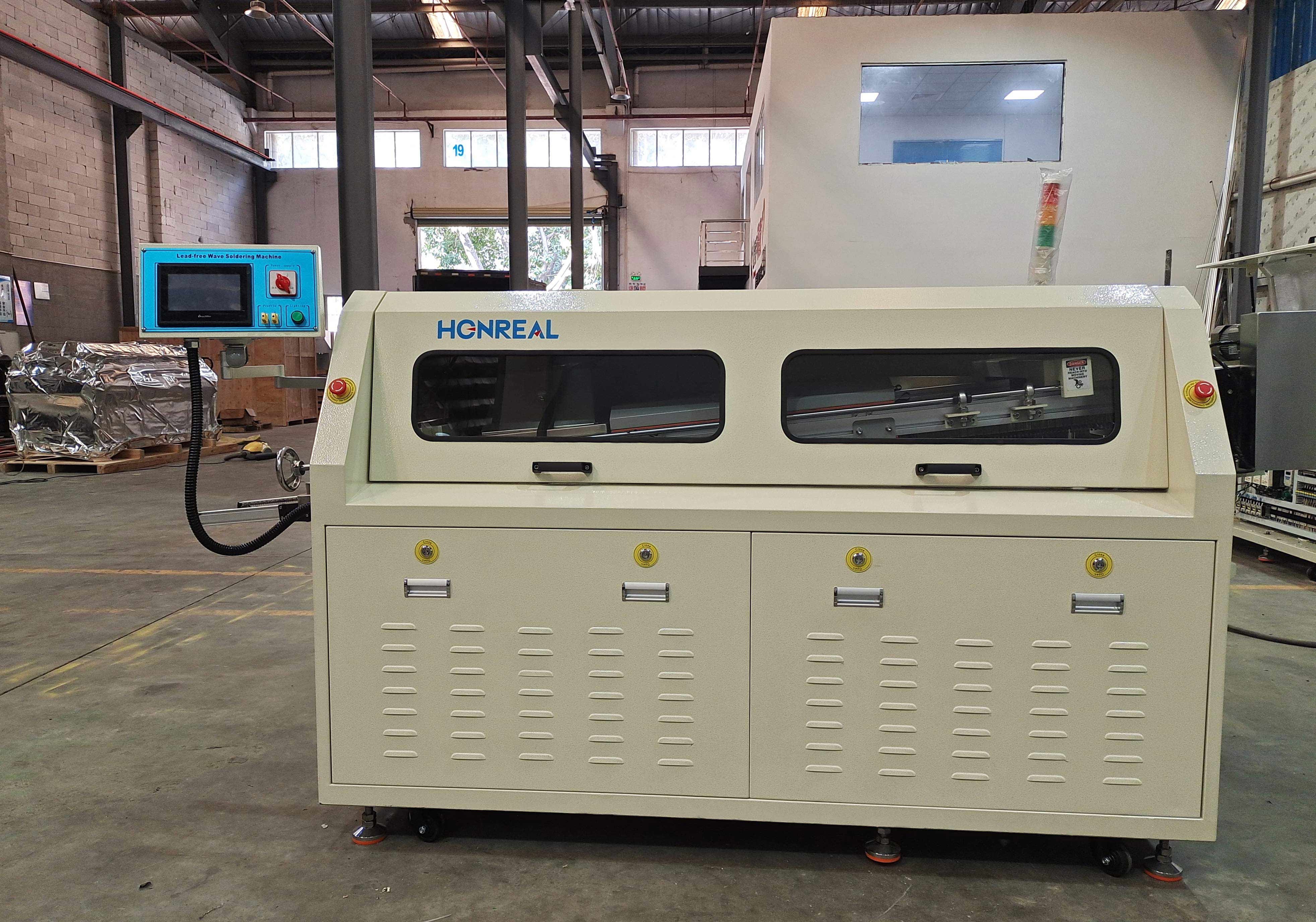

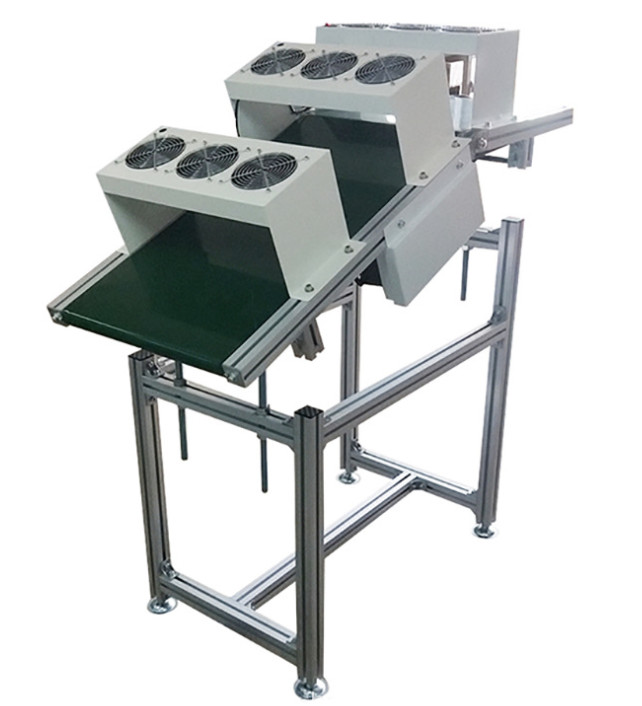

Pokaz zdjęć:
Środowisko pracy i warunki pracy:
1. Sprzęt musi być umieszczony w wentylowanym i suchym warsztacie z płaską podłogą;
2Temperatura środowiska pracy musi mieścić się w granicach 5°C do 45°C;
3. należy wyposażyć w stabilne źródło zasilania (dobrze uziemione ołowiem naziemnym) z prądem nominalnym, a jego napięcie należy odnotować na tablicy nazwy;
Zanim włączysz, sprawdź:
1Podawana moc jest mocą znamionową maszyny lub nie.
2. Maszyna jest dobrze uziemiona czy nie;
3. Wszystkie elementy elektryczne są ustawione lub nie, kontakt jest świetny lub nie, a następnie podłączyć każdy kabel zasilania systemu kontrolera.
Shenzhen Honreal Technology Co., Ltd. jest krajowym przedsiębiorstwem o wysokiej technologii, specjalizującym się w badaniach i rozwoju sprzętu SMT, produkcji, sprzedaży.Zarejestrowany kapitał spółki wynosi 5 milionów.Posiadając doświadczony zespół techniczny i doskonałą zdolność do innowacji technicznych, naszym długoterminowym celem jest stworzenie lepszego łańcucha dostaw produktów i zespołu serwisowego oraz zaspokojenie różnych potrzeb klientów.Będziemy spełniać potrzeby klientów poprzez zrozumienie klientów, stawiając ich na pierwszym miejscu i świadcząc cenne usługi.
P: Jak można zagwarantować jakość sprzedaży?
O: Gwarantujemy, że każdy zestaw maszyn jest poddawany rygorystycznym testom przed ich dostarczeniem, aby zapewnić doskonałą wydajność wszystkich produktów.
P: Jak idzie szkolenie?
A: Po zakupie naszych maszyn, inżynierowie mogą iść do naszej firmy lub jest tak łatwo obsługiwać
maszyna zgodnie z instrukcją szkolenia i instrukcją obsługi, instrukcja obsługi będzie dostarczana razem z maszyną.
P: Chciałbym zapytać, czy możliwe jest umieszczenie mojego logo na produkcie.
Mamy nadzieję, że wiecie, że nasza firma wspiera obsługę logo na zamówienie.
P: Czy używanie tych maszyn jest trudne?
Odpowiedź: Nie, wcale nie. Dla naszych poprzednich klientów, najwyżej 2 dni wystarczy, aby nauczyć się obsługiwać maszyny.
