Charakterystyka:

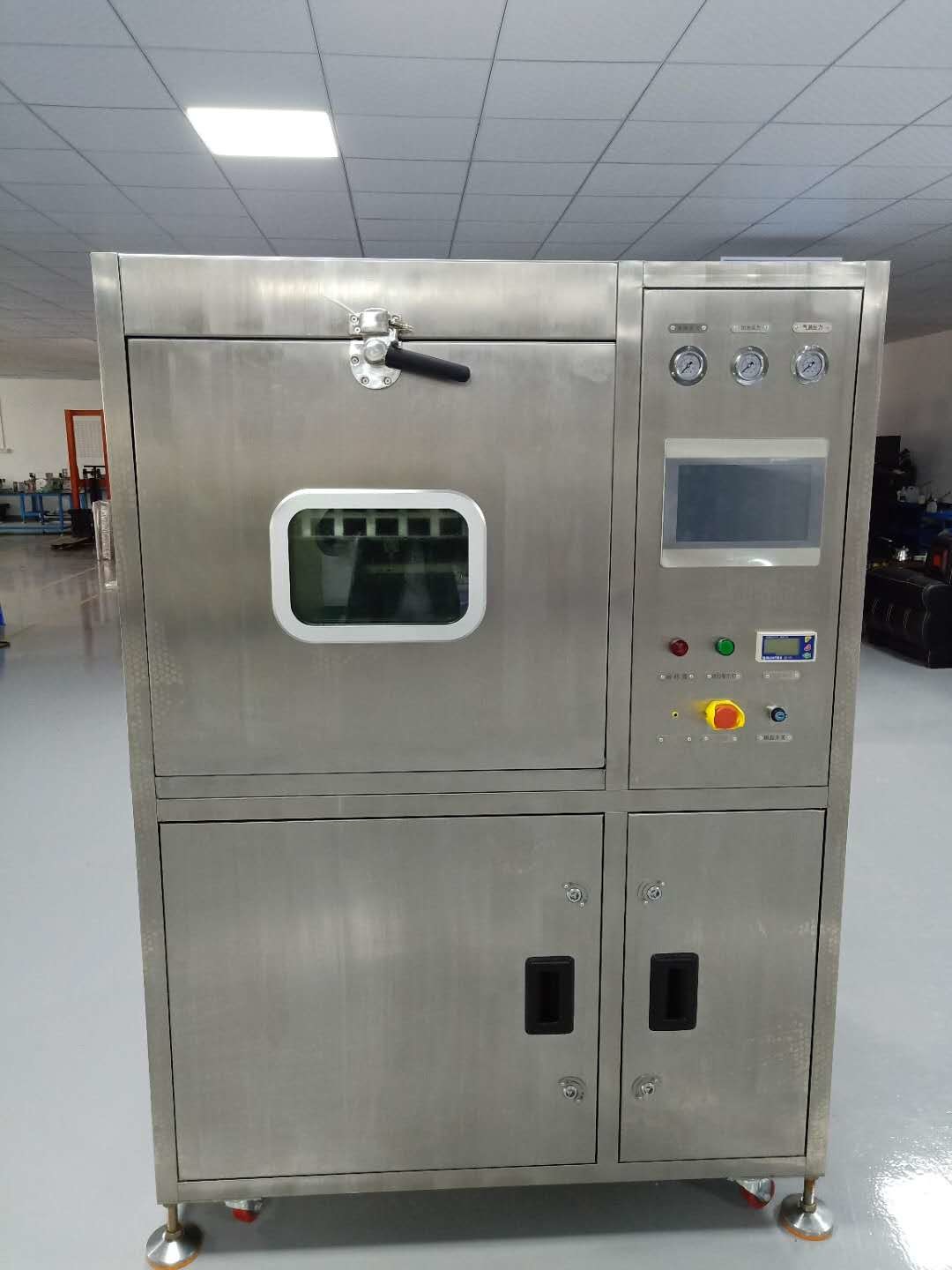

1Wizualizacja całego procesu: Pokój czyszczący wyposażony w okno wizualne i 2 światła LED, proces czyszczenia jest jasny na pierwszy rzut oka.

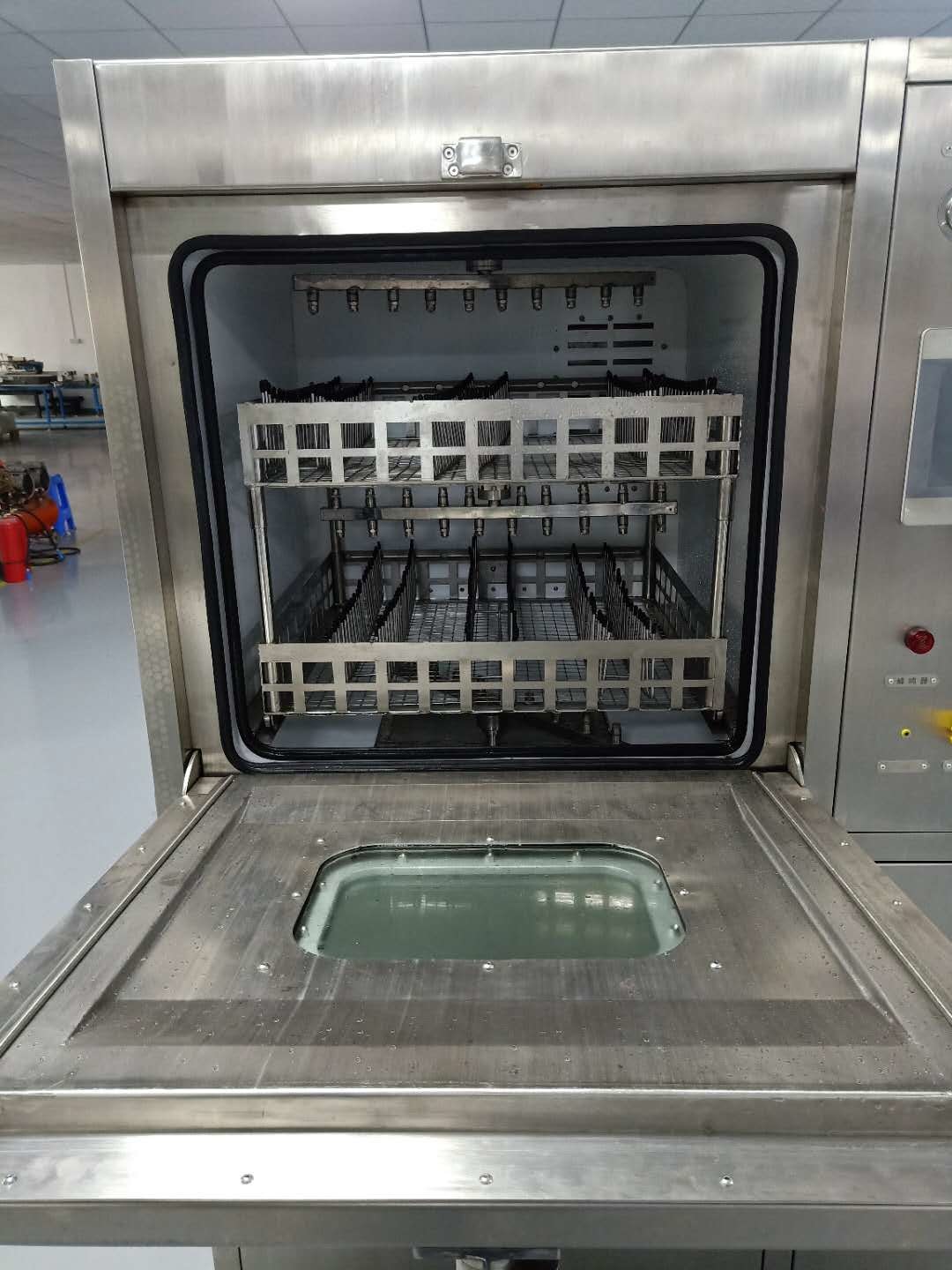

2.Największe na świecie kosze czyszczące:610mm(L) ×560mm(W) ×100mm(H) 2 warstwy, Wystarczy większe rozmiary PCBA i wyższa produkcja czyszczenia.
3.Najbardziej naukowy projekt dyszy ((patent ): Zwiększenie dyszy od lewej do prawej, Zwiększenie wydajności czyszczenia, Dystrybucja dyszy w górę i w dół, całkowicie rozwiązać ślepy obszar czyste
4.Rozporządkowalna konstrukcja ciśnienia dyszy: rozwiązać mały rozmiar PCBA w procesie czyszczenia poprzez opryskiwanie pod wysokim ciśnieniem zderzenia, problemy z rozpraszaniem
Z standardowymi rozcieńczeniami system grzewczy: znacznie zwiększa efektywność czyszczenia. skraca czas czyszczenia.
5.Interfejs ekranu dotykowego: Zgodnie z różnym zestawem modeli PCBA z różnymi parametrami procesu, można przechowywać program szybkiej edycji i różnych różnych parametrów procesu, w tymtemperatura rozpuszczalnika, czas czyszczenia, czas/czas spłukiwania, temperatura spłukiwania, czas suszenia, temperatura suszenia, parametry monitorowania przewodności itp.Można ustawić władzę zarządzania hasłem.
6Wysokie standardy czystości: zanieczyszczenie jonowe jest całkowicie zgodne z normą 610D IPC - klasa I (mniej niż 1,5 ug/cm2)
7.wygodny tryb dodawania płynu: można ręcznie dołączyć, można również ustawić zgodnie z proporcją (5% ~ 25%) automatyczne proporcjonowanie wody DI i płynu chemicznego.
8Kompleksowy system oczyszczania: zgodnie z powierzchnią produktu pozostałości materii organicznej, materii nieorganicznej dokładne i skuteczne oczyszczanie
Automatyczny tryb czyszczenia: w czystym wykończeniu pomieszczeń wewnętrznych cały proces czyszczenia, płukania i suszenia, niewielkie rozmiary, kompaktowa struktura
Parametry techniczne:
| zawartość | Parametry |
| Numer modelu | HR-Q6 |
| Wielkość powierzchni czystej | L610*W560*H160mm 2 warstwy |
| Pojemność zbiornika koncentracyjnego | 30 l |
| Pojemność zbiornika rozcieńczania | 70L |
| Pojemność zbiornika natryskowego | 17-23L |
| Moc grzejnika rozpylacza | 6 kW |
| Czas czyszczenia | 0~99 minut (regulowalne) |
| Temperatura czyszczenia (płyn) | Temperatura pomieszczenia ~ 75°C (regulowana) |
| Czas płukania | 1 minuta/czas ((1-59 razy/regulowalne) |
| Temperatura spłukiwania ((Woda DI) | Temperatura pomieszczenia ~ 75 °C (regulowana) |
| Czas suszenia | 0~99 minut/ (regulowalne) |
| Zakres monitorowania odporności | 0~18M |
| Moc ogrzewacza zbiornika rozpuszczalników | 9 kW |
| Temperatura suszenia | Temperatura pomieszczenia ~99 °C/ (regulowana) |
| Moc grzejnika suszenia/KW | 6 kW |
| Ciśnienie wtrysku | 30 PSI- 90 PSI (regulowane) |
| Filtry chemiczne |
00,22 μm (cząstki filtrujące:pasta lutowa, kolonka, przepływ i zanieczyszczenia) |
| Di filtr wody | 1 cala interfejs typu szybkiego połączenia |
| Port zrzutów chemicznych | 1 cala interfejs typu szybkiego połączenia |
| Prężarka w czasie rzeczywistym | 3 PCS (dźwignia/woda DI/odpady) |
| Pompa rozpylająca pozioma | 5.5 kW |
| Wielkość włazu wydechowego | Φ100 ((W) * 30mm ((H) |
| Źródło energii; powietrze | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Waga netto | 400 kg |
| Wymiar | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd.jest krajowym przedsiębiorstwem o wysokiej technologii, specjalizującym się w badaniach i rozwoju sprzętu SMT, produkcji, sprzedaży.Zarejestrowany kapitał spółki wynosi 5 milionówOd momentu założenia firmy Honreal trwa w rozwoju technologii jako jej rdzeniu, jakości jako jej przetrwania, niezależnych badaniach i rozwoju oraz ciągłych innowacjach.Po ciągłych wysiłkach, posiada szereg wynalazków o wysokiej technologii.
P1: Jaki jest czas cykluHR-Q6Maszyna do czyszczenia?
Odpowiedź 1: W sumie 30~45 min. mycie 10min + spłukanie 10min + suszenie 10~25min.
P2: W jakich przypadkach można stosować płynHR-Q6Czyść PCBA?
A2: płyn czyszczący PCBA na bazie wody, płyn płukanie wodnym DI.
P3: Czy wiele pcbas możeHR-Q6Czysty w jednym cyklu?
A3: PCBA wielkości L200*W100mm na przykład, może oczyścić 30~40 sztuk.
P4: Czy PCBA muszą być pieczone po praniu, spłukiwaniu i suszeniu w maszynie?
A4: Oczywiście, PCBA po czyszczeniu należy umieścić w piecu elektrycznym i wypalać przez 2 godziny w temperaturze 100~110°C lub 4 godziny w temperaturze 80~90°C, aby PCBA całkowicie wyschła.
