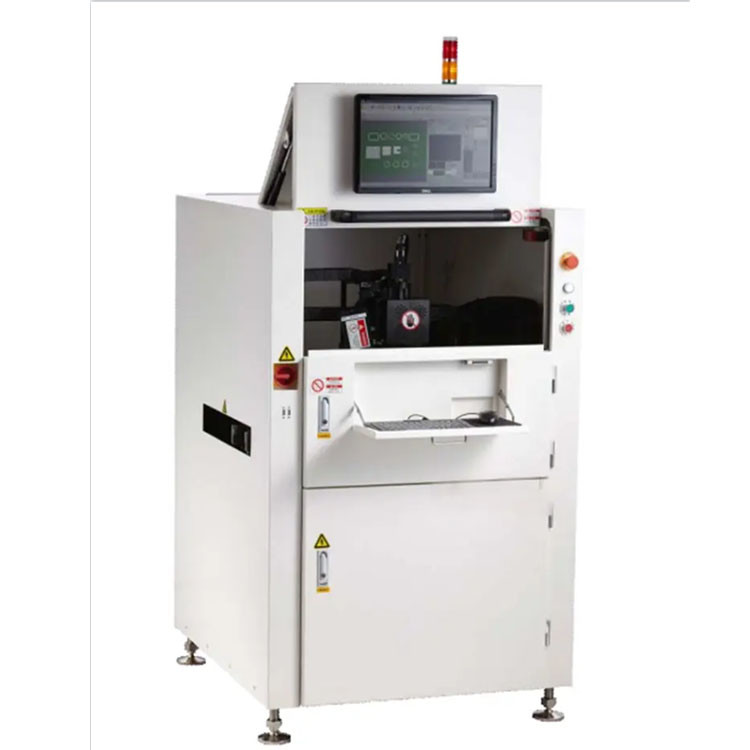

3D SPI może całkowicie rozwiązać problem cienia i losowego odbicia w procesie wykrywania, tak, że lutowanie past 3D wykrycie
dokładność jest wyższa; wyposażony w kamerę wysokiej prędkości 5M pikseli, prędkość wykrywania jest szybsza, obraz jest bardziej delikatny i bogaty; jest idealnym
wybór linii produkcyjnych o wysokiej prędkości i precyzji.
Parametry techniczne:
| Model | A510 | A510DL | A1200 |
| Rozmiar PCB | 55*55 ~450*450 mm | 55*55 ~450*310 mm Podwójne | 55*55 ~ 1200*650 mm |
| Tęsknota PCB | 0.5 ~ 7.0 mm | ||
| Waga PCB | ≤ 5,0 kg | ||
| Dostosowanie przenośnika | Prostowa/automatyczna | ||
| Rodzaj środka | Wysokość,Przepaść, objętość, zniekształcenie, most, kształt ((brakująca druk, niewystarczająca ilość cyny, nadmiar cyny, mosty, zniekształcenie, nieprawidłowe kształty, zanieczyszczenie powierzchni) | ||
| Wysokość wkładu | 0 ~ 550um | ||
| Min Pad Pitch | ≥100um | ||
| Zasada pomiaru | 3D białe światło PSLM PMP ((Programmable Spatial Light Modulation, Phase Measurement Profilometry) | ||
| Ilość szefa inspekcji | 1 | ||
| Pixel aparatu | 5M, (10M/12M jako opcja) | ||
| Prędkość wykrywania | 00,35 ~ 0,5 s/FOV | ||
| Czas programu | 5 ~ 10min | ||
| Rodzaj danych | Dane Gerbera 274D/274X, skanowanie płyt PCB | ||
| Władza | AC220,50/60Hz,1KVA | ||
| Wymiar maszyny | 1000*1150*1530 mm | 1000*1350*1530 mm | 1730*1420*1530 mm |
| Waga | 965 kg | 1200 kg | 1600 kg |
Podstawowa technologia i cechy
1.PROGRAMMABLE STRUCTURED GRATING PMP IMAGING TECHNOLOGY
Technologia profilowania modulacji fazowej (PMP) jest stosowana w celu uzyskania pomiaru trójwymiarowego drukowanej pasty lutowej,które mogą znacznie poprawić dokładność pomiaru przy jednoczesnym zapewnieniu szybkiej inspekcji.
Zapewnia różnorodną dokładność wykrywania 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm itp. Spełnia wymagania klienta w zakresie różnorodności produktów i szybkości wykrywania.
Rozwiązuje problem zwykłej soczewki, skrzywienia i deformacji za pomocą drogiej soczewki telecentrycznej i specjalnego algorytmu testowania oprogramowania,który znacznie zwiększa dokładność i zdolność kontroliOsiąga wiodącą w branży rekompensatę statyczną dla FPC.
Inżynierowie z dowolnym poziomem doświadczenia mogą niezależnie programować system szybko i precyzyjnie za pomocą Gerbera, importującego moduł oprogramowania i przyjaznego interfejsu programowania.Jednopętnowe sterowanie przez operatora jest zaprojektowane również znacznie zmniejsza wymagania dotyczące szkolenia.
MiniLED i MicroLED składają się z małych świateł LED. Liczba małych diod LED na jednej płytce może osiągnąć ponad 1 milion podkładek.natomiast wielkość pojedynczej jednostki MicroLED może wynosić 50 μm; w związku z tym sprzęt 3DSPI stosowany w produktach o wysokiej gęstości wykorzystuje najwyższą konfigurację w branży; zwłaszcza wykorzystanie platform marmurowych,silniki liniowe i koder liniowy w celu zapewnienia dokładności ruchu małych podkładekWykorzystując wiodącą w branży soczewkę telecentryczną o rozdzielczości 1,8 μm i optymalizując konwersję Gerbera, pracę obciążenia, algorytm, przechowywanie danych i zapytanie itp., dokładność,szybkość i wydajność inspekcji znacznie się poprawiły.
