Zalety:
1Zintegrowany model w pełni funkcjonalny, cała platforma ruchowa zintegrowana spray i spawanie, kompaktowa przestrzeń.
2Płyty PCB ustawione, platformy rozpylania i spawania w ruchu.
3Wysoka jakość spawania znacznie poprawia przepustowość spawania.
4Modułowa konstrukcja transportu internetowego SMEMA, wspieranie klientów w elastycznej formacji linii.
5Wszystkie parametry mogą być ustawione w komputerze i zapisane w menu PCB, takie jak droga ruchowa, temperatura lutownicy, typ strumienia, typ lutownicy, temperatura n2 itp.,Najlepsza identyfikowalność i łatwo uzyskiwana jakość powtarzania lutowania.

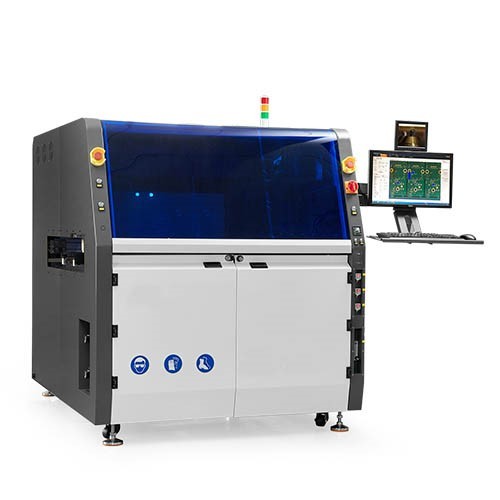

| Nazwa maszyny | SELPOT-400 | |
| Ogólne | ||
| wymiar | L1520mm X W1650mm X H1650mm | |
| ogólna moc | 18 kW | |
| moc zużycia | 5-7kw | |
| zasilacz | Trójfazowe 380V 50HZ | |
| waga netto | 1200 kg | |
| źródło powietrza | 00,4-0,6MPa | |
| wymagany przepływ powietrza | 8-12 l/min | |
| wymagane ciśnienie N2 | 00,4-0,6MPa | |
| wymagany przepływ N2 | więcej niż 2 m3 na godzinę | |
| wymagana czystość N2 | > 99,998% | |
| wymagane wyczerpujące | 500-800CMB/h | |
| nośnik lub PCB | ||
| przewoźnik | według produktu | |
| maksymalny rozmiar nośnika | L400 x W400 mm | |
| grubość PCB | 0.2 mm-----6 mm | |
| krawędź PCB | 5 mm lub więcej | |
| sterowanie i przenośnik | ||
| kontrolę | PC przemysłowe | |
| szerokość przenośnika | 100-400 mm | |
| rodzaj przenośnika | Rulki SUS | |
| grubość przenośnika | 2-6 mm (gęstość krawędzi lub grubość nośnika) | |
| kierunek przenośnika PCB | Z lewej na prawo. | |
| Odległość do górnej części przenośnika PCB | 100 mm | |
| Odległość dolnej części przenośnika PCB | 30 mm | |
| obciążenie przenośnikiem | < 10 kg | |
| kolei przenośnej | Szynka z aluminium | |
| wysokość przenośnika | 900+/-30 mm | |
| Tabela wniosków | ||
| oś ruchu | X, Y, Z | |
| sterowanie ruchem | Serwo sterowanie w pętli zamkniętej | |
| silnik ruchowy | Silnik serwowy Panasonic | |
| śruby kulkowe | Hiwin | |
| dokładność pozycji | + / - 0,05 mm | |
| podwozie | spawanie metali | |
| Zarządzanie przepływem | ||
| dmuchawa strumieniowa | Japonia Lumina | |
| trwałość dyszy | stali nierdzewnej | |
| pojemność zbiornika strumieniowego | 3L | |
| zbiornik strumieniowy | zbiornik ciśnieniowy | |
| pojemność zbiornika alkoholu | 1 l | |
| zbiornik alkoholu | zbiornik ciśnieniowy | |
| Podgrzewanie | ||
| metoda przedgrzewania | górne ogrzewanie IR | |
| moc grzejnika | 13.5kw | |
| zakres temperatury | 25--240°C | |
| złowiarnia | ||
| standardowy numer garnka | 1 sztuk | |
| pojemność lutownicy | 13 kg/pot lutowy (pompa elektromagnetyczna) | |
| kontrolę temperatury lutownicy | PID | |
| czas topnienia | 20-30 minut | |
| maksymalna temperatura lutowania | 350 °C | |
| grzejnik lutowy | 1.2kw | |
| dyszka lutowa | ||
| węzeł | niestandardowe | |
| materiał | stopu wysokiego węgla | |
| standardowo wyposażony dysz | Standardowo wyposażone 5 sztuk/pot lutowy ((wewnętrzna średnica dyszy 2,5 mm, 3 mm, 4 mm, 5 mm,6 mm)) | |
| Zarządzanie N2 | ||
| Ogrzewacz N2 | standardowo wyposażone | |
| ID zakres temperatur N2 | 0-350 C | |
| Zużycie N2 | 2 m3 /h / dysza | |
