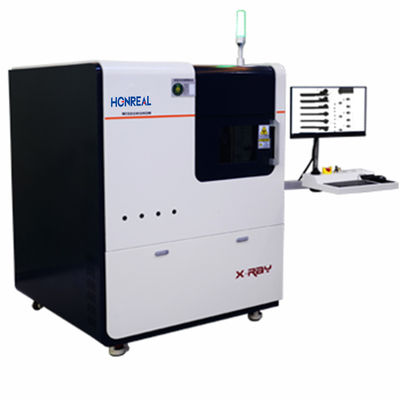

130 mm × 130 mm Obszar obrazowania System inspekcji rentgenowskiej Wysokiej dokładności

MOQ:	1 SET
Cena:	Negocjowalne
Standardowe opakowanie:	Eksportuj opakowania z drewna
Okres dostawy:	20 dni roboczych
Metoda płatności:	T/T, Western Union, Moneygr
Wydajność dostaw:	50 zestawów miesięcznie

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

Honreal

Orzecznictwo

Numer modelu

S-7200

Nazwa produktu:

Maszyna do kontroli rentgenowskiej

Prąd napięcia:

90kv, 10-200uA

Rozmiar ostrości:

Obszar obrazowania:

130 mm × 130 mm

Kąt pochylenia:

kąt widzenia 0-90° (45° w lewo i w prawo)

Wymiar:

1300 mm (dł.) * 1320 mm (szer.) * 1800 mm (wys.)

Podkreślić:

Wysokiej dokładności urządzenie do badania promieniowania rentgenowskiego

System kontroli promieniowania rentgenowskiego o wymiarach 130 mm × 130 mm

Opis produktu

System kontroli promieniowania rentgenowskiego Maszyna do kontroli promieniowania rentgenowskiego o wysokiej dokładności

Główny opis:

Zamknięta tuba z HAMAMATSU w Japonii.
Importowany detektor z Korei Rayence.
Mikrofokus
Rozmiar plamki zmniejszony do 5 μm
5′′ x 5′′ lub 4′′ x 3′′ detektory obrazu cyfrowego CMOS o wysokiej rozdzielczości i ultra rozdzielczości
60° nachylenia dla kąta widzenia nachylonego
Stacja inspekcyjna o wymiarach 22" x 18" z rotacją 350°
Mapy kolorów z oknem zoomu zapewniają łatwe zlokalizowanie i identyfikację wad
ruch oś Z rurki rentgenowskiej i detektora
Ustawienia kV i mA sterowane komputerowo
sterowany komputerowo przemienną prędkością etap X-Y (i obrót)
Proste wskazanie i kliknięcie, intuicyjne GUI zapewnia dostęp do tworzenia zaawansowanych rutyn inspekcyjnych
Wszystkie standardowe narzędzia, w tym (ale nie ograniczając się do)
BGA Wykrywanie próżni i automatyczne obliczenia
Badanie rentgenowskie FPC dla kabli Flex
SMT Montowanie i badania rentgenowskie PCB
Łatwe rejestrowanie makro dla intuicyjnego programowania etapowego i powtarzalnego
Różne narzędzia pomiarowe dla TH, promienia, powierzchni, obwodu itp.
PC przemysłowy z systemem Windows, płaskości LCD 24"

System tej serii urządzeń składa się głównie z siedmiu głównych części: źródła promieniowania rentgenowskiego z mikrofokusem, jednostki obrazowania obrazu, systemu przetwarzania obrazu komputerowego, systemu mechanicznego,system sterowania elektrycznegoSystem ten łączy w sobie nowoczesne badania nieniszczące, technologię oprogramowania komputerowego, technologię pozyskiwania obrazów i przetwarzania,technologia przenoszenia mechanicznego, oraz algorytmy sztucznej inteligencji, obejmujące cztery główne obszary techniczne: optyczne, mechaniczne, elektryczne i algorytmiczne.Wykorzystując różnice w absorpcji promieniowania rentgenowskiego spowodowane różnymi materiałami lub grubościami, obrazuje wewnętrzną strukturę obiektów, a następnie wykonuje wykrywanie wad wewnętrznych.określanie obecnościJednocześnie, w oparciu o dostosowane wymagania użytkownika, algorytm sztucznej inteligencji jest w stanie automatycznie określać wady,zapewnienie dokładności i obiektywności oceny.

Parametry wyposażenia

Klasyfikacja	Pozycja	Rodzaj	Parametry i funkcje
Konfiguracja sprzętu	Źródło promieniowania rentgenowskiego	Rodzaj marki	HAMAMATSU,Hamamatsu,Japonia, zamknięte mikrofokusy rentgenowskie Źródło
		Prąd napięciowy	90kv, 10-200uA
		Rozmiar ostrości	5 μm
		Maxi Power	8W
	Jednostka obrazowania	Rodzaj marki	IRAY, amorficzny krzemowy płaszczyzna Detektor paneli
		Obszar obrazowania	130 mm × 130 mm
		Jednostka wrażliwa na światło Wielkość	85 μm
		Matryca pikseli	1536×1536
		Rozstrzygnięcie	50,8 lp/mm
		Kąt nachylenia	kąt widzenia 0-90° (45° w lewo i w prawo)
		Prędkość klatki obrazu	20 klatek na sekundę
		Współczynnik powiększania	Zwiększenie geometryczne 150 czasy
	Komputer	Marka hosta	Komputer przemysłowy
		Komputer przemysłowy Konfiguracja	Procesor:I5 6500 RAM:8G, dysk twardy:1TB
		Monitor	24-calowy wyświetlacz FHD LCD
	Platforma ładowania	Obszar załadunku	520 mm × 520 mm
		Maxi obszar kontroli	520 mm × 520 mm
		Przejazd ruchu (osio Z)	Panel wykrywający Z1 = 300 mm, źródło promieniowania rentgenowskiego Z2 = 300 mm
		Przesunięcie ruchu (osio X)	Oś X=510 mm, oś Y=405 mm
		Maksymalna waga próbki	10 kg
		Metoda sterowania ruchem	Trójkombinacja joystick, myszy i klawiatury
	System nawigacji	Konfiguracja	Hikvision Wysokiej Definicji Kamera
System oprogramowania	Wprowadzenie do oprogramowania	Prawo własności intelektualnej	Niezależnie opracowane z własnością intelektualną oprogramowania.

	Funkcje oprogramowania	Automatyczne ustawienie obrazu	Zarejestrowanie współrzędnych pozycji i informacji o parametrach punktów charakterystycznych
		Automatyczna nawigacja	Ułatwienie szybkiego przemieszczania się do punktów kontroli
		Funkcja obliczeniowa	Pozostałe urządzenia do pomiaru prądu
		Model algorytmu	Wykrywanie dostosowywalne modele algorytmów oparte na wymaganiach
		Funkcja edycji lokalizacji	Łatwe wykrywanie pozycji wielopunktowej
Parametry maszyny		Waga	około 1250 kg
		Zasilanie	220V/50Hz
		Maxi Power	2.0KW
		Wymiary urządzeń	1300 mm(L) * 1320 mm(W) * 1800 mm ((H)
		Dawka wycieku promieniowania	< 1 μSv/h
Bezpieczeństwo rentgenowskie			1. Dawka wycieku promieniowania: < 1 μSv/h.
			2Materiał ochronny obudowy składa się z konstrukcji stalowo-ołowiowo- stalowej, a przednie okno drzwiowe wykorzystuje szkło ołowiane do ochrony przed promieniowaniem.
			3Funkcja bezpiecznego blokowania: w każdej pozycji drzwi są zainstalowane przełączniki graniczne. Władza.
			4.Używać świateł wskazujących stan, aby wskazać stan operacyjny promieniowania rentgenowskiego źródło.
			5Sprzęt otrzymał "Zgłoszenie o zwolnieniu z obowiązku stosowania radioizotopów i promieniowania" Urządzenia".

Lista konfiguracji

Nie .	Nazwa	Ilość	Jednostka	Specyfikacje konfiguracji
1	Źródło promieniowania rentgenowskiego	1	SET	HAMAMATSU, Hamamatsu, Japonia, zamknięty mikrofokus X- promieniowanie Źródło 90KV
2	Jednostka obrazowania	1	PCS	iRAY, amorficzny detektor płaskich paneli krzemowych 130 mm ×130 mm
3	Komputer hosta	1	PCS	Komputer przemysłowy
4	Monitor	1	PCS	24-calowy monitor HD
5	Komponenty kontroli precyzyjnej	1	SET	Karty sterowania ruchem Googol, silnik itp.
6	Pomieszczenie ołowiane i części ruchowe	1	SET	Niezależnie opracowany przez WISDOMSHOW
7	Oprogramowanie	1	SET	Niezależnie opracowany przez WISDOMSHOW
