1. Wprowadzenie ogólne

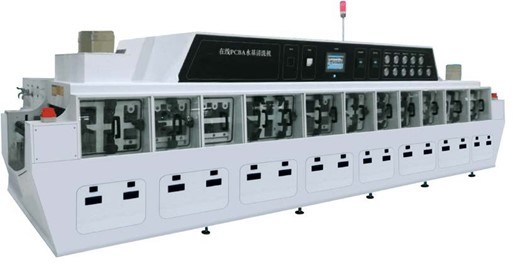

HR- 5800 PCBA internetowa maszyna czyszcząca jest podzielona na trzy procesy: sekcja czyszczenia chemicznego, sekcja płukania czystą wodą i silna sekcja suszenia na gorącym powietrzu,Betonu można podzielić na izolację środowiskową lub czyszczenie chemiczne, czyszczenie chemiczne z wyprzedzeniem (w tym sekcja 1 i sekcja 2), izolacja od wiatru 1, DI zanieczyszczenie przez pranie, izolacja od wiatru 2, spłukiwanie DI 1, spłukiwanie DI 2, końcowe spłukiwanie DI,wiatr suszący powietrze cięcie 1, suszenie na gorącym powietrzu, suszenie na powietrzu w wietrze 2, rozładunek.

2Proces czyszczenia
1.Moduł czyszczenia chemicznego
1.1Sekcja chemicznego przedoczyszczania lub izolacji
Po czyszczeniu roztwór wody lub środek czyszczący należy podłączyć do produktu w celu wstępnego oczyszczania przez opryskiwanie, a następnie ponownie wprowadzić do zbiornika chemicznego lub bezpośrednio wypuścić.
Funkcja: mycie dużych zanieczyszczeń na powierzchni płyty, takich jak kula lutowa, pył itp.
1.2Czyszczenie cyklu chemicznego
Oczyszczamy obie strony PCBA, pompując wodę z zbiornika rozpuszczalnika, a następnie zwracamy wodę do zbiornika rozpuszczalnika lub wypuszczamy ją bezpośrednio.Czyszczenie chemiczne dzieli się również na czyszczenie chemiczne 1 i czyszczenie chemiczne 2.
Rola: rozkład chemiczny, napięcie wewnętrzne strumienia rozkładu i oddzielenie strumienia od powierzchni PCBA przez rozpylanie ciśnieniem wody.
1.3.przeciąganie wiatru izolacja
Wyczyść i odcięć powierzchnię płyty PCBA przez dyszę i noż powietrzny, aby upewnić się, że płyty PCBA nie przenoszą wody i rozpuszczalnika do następnego zbiornika do prania.
Rola: zapobieganie zanieczyszczeniu zbiornika wody DI zbiornikiem do prania.
2.Moduł płukania DI
2.1DI przedpłukanie ((przetwarzanie prania)
Do produktu należy podłączyć wodę DI do wstępnego oczyszczania przez opryskiwanie, a woda po oczyszczeniu będzie płynąć z powrotem do zbiornika DI do przedpłukania.
Rola: spłukiwanie pozostałości czynnika czyszczącego na powierzchni tablicy w celu zmniejszenia ilości czynnika czyszczącego w sekcji płukania DI i zanieczyszczenia zbiornika wody DI.
2.2Izolacja odcięcia wiatru
Powierzchnia deski PCBA jest cięta nożem powietrznym w celu usunięcia większości pozostałości wody z powierzchni i zapewnienia, że na powierzchni deski PCBA do sekcji suszenia nie przenosi się wody DI.
2.3.DI płukanie wodnym
Oczyszczenie obu stron PCBA poprzez pompowanie wody z zbiornika DI, a woda po oczyszczeniu wróci do zbiornika DI. Płukanie cyklu wodnego DI dzieli się na dwie części: płukanie 1 i płukanie 2,każdy z zbiornikiem wody.
Rola: odpłukiwanie strumienia lub pozostałości chemicznych przez prądy pod ciśnieniem wody.
2.4- Ostatnie płukanie
Generator DI bezpośrednio dostarcza wodę DI do tej sekcji do końcowego spłukiwania, po czym woda jest bezpośrednio rozładowywana lub wpada do zbiornika DI.
Rola: upewnienie się, że środek czyszczący jest zgodny ze standardami.
3Ostatnie cięcie wiatrem izolacja i suszenie
Powierzchnia deski PCBA jest cięta nożem powietrznym w celu usunięcia większości pozostałości wody z powierzchni i zapewnienia, że na powierzchni deski PCBA do sekcji suszenia nie przenosi się wody DI.
Rola: zapobieganie wprowadzaniu wody DI do sekcji suszenia na gorącym powietrzu, tak aby nie wpływać na efekt suszenia na powietrzu.
3.1.Wycięcie końcowe z wiatrem izolacja (suszenie na zimnym powietrzu).
3.2- Suchanie na gorąco.
3.3.Suszenie na zimnym powietrzu.

3.PARAMETRY TEKNICZNE

Interfejs ekranu dotykowegoElektryczna skrzynia sterująca (Omron PLC)

          pas siatkowy z czujnika fotoelektrycznego ze stali nierdzewnej

             Dźwigacz i filtr rurki
