Sekcja czyszczenia chemicznego SMT Sprzęt czyszczący Materiał PP odporny na korozję

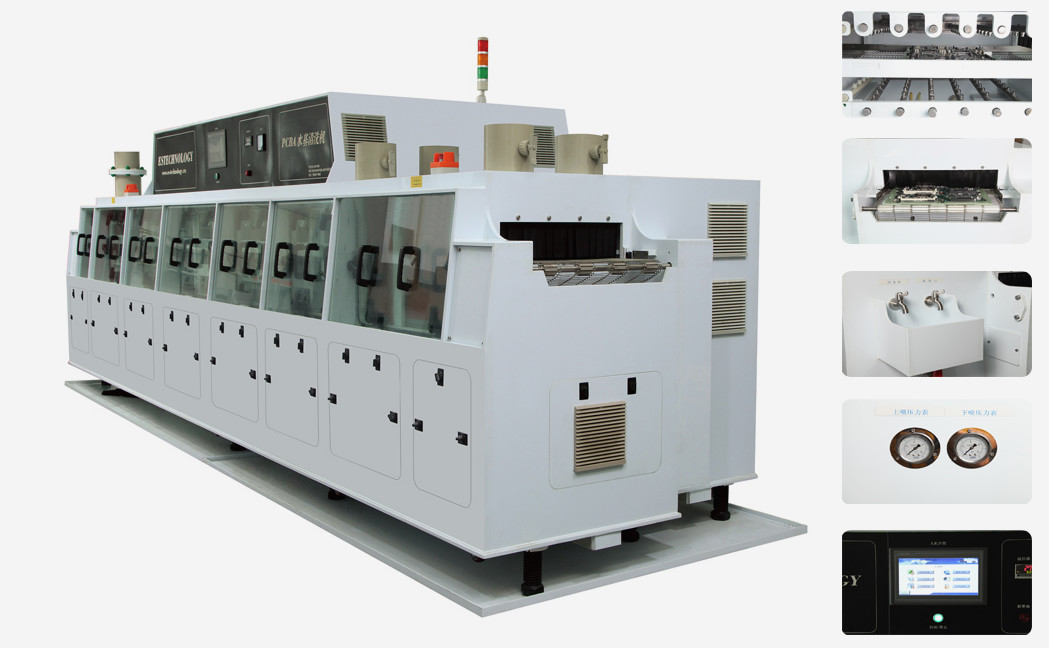

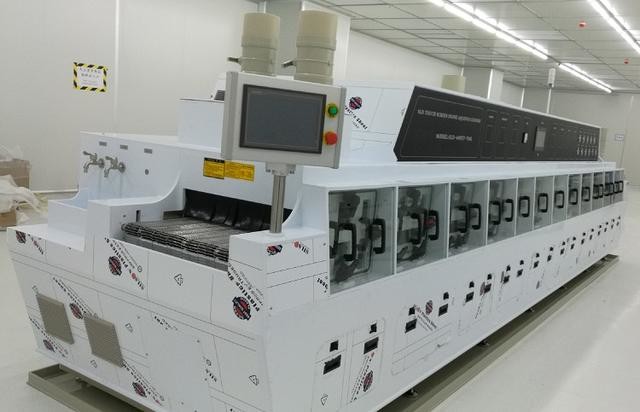

1. Pełny opis maszyny:

• Cała maszyna jest wykonana z płyty PP importowanej z Tajwanu, z pięknym wyglądem.
• W oparciu o dobre właściwości chemiczne płyty PP maszyna może dostosować się do alkalicznego czyszczącego środka i kwasowego czyszczącego środka, a nie ma ograniczeń co do tego, który środek czyszczący należy użyć.Odporność na kwasy i zasadowości jest znacznie lepsza niż czyścielka z zwykłej stali nierdzewnej.
• W oparciu o dobrą odporność na utlenianie materiału PP wygląd i wnętrze maszyny są nadal takie same, jak po latach użytkowania.
• Wszystkie płyty PP są przetwarzane przez CNC.
• Dno wszystkich zbiorników jest spawane trzema warstwami wzmocnienia, aby zapewnić brak wycieków.
• Podkład ramy jest grubowaną ramą stalową, owiniętą w płytę PP. Podkład stalowy zapewnia wytrzymałość maszyny, podczas gdy materiał PP zapewnia właściwości chemiczne.
• Niestandardowa dyszka w kształcie wentylatora ze stali nierdzewnej 316
• System odzyskiwania kondensatu w sekcji chemicznej (nieobowiązkowe)

2Proces czyszczenia
1.Moduł czyszczenia chemicznego
1.1Sekcja chemicznego przedoczyszczania lub izolacji
Po czyszczeniu roztwór wody lub środek czyszczący należy podłączyć do produktu w celu wstępnego oczyszczania przez opryskiwanie, a następnie ponownie wprowadzić do zbiornika chemicznego lub bezpośrednio wypuścić.
Funkcja: mycie dużych zanieczyszczeń na powierzchni płyty, takich jak kula lutowa, pył itp.
1.2Czyszczenie cyklu chemicznego
Oczyszczamy obie strony PCBA, pompując wodę z zbiornika rozpuszczalnika, a następnie zwracamy wodę do zbiornika rozpuszczalnika lub wypuszczamy ją bezpośrednio.Czyszczenie chemiczne dzieli się również na czyszczenie chemiczne 1 i czyszczenie chemiczne 2.
Rola: rozkład chemiczny, napięcie wewnętrzne strumienia rozkładu i oddzielenie strumienia od powierzchni PCBA przez rozpylanie ciśnieniem wody.
1.3.przeciąganie wiatru izolacja
Wyczyść i odcięć powierzchnię płyty PCBA przez dyszę i noż powietrzny, aby upewnić się, że płyty PCBA nie przenoszą wody i rozpuszczalnika do następnego zbiornika do prania.
Rola: zapobieganie zanieczyszczeniu zbiornika wody DI zbiornikiem do prania.
2.Moduł płukania DI
2.1DI przedpłukanie ((przetwarzanie prania)
Do produktu należy podłączyć wodę DI do wstępnego oczyszczania przez opryskiwanie, a woda po oczyszczeniu będzie płynąć z powrotem do zbiornika DI do przedpłukania.
Rola: spłukiwanie pozostałości czynnika czyszczącego na powierzchni tablicy w celu zmniejszenia ilości czynnika czyszczącego w sekcji płukania DI i zanieczyszczenia zbiornika wody DI.
2.2Izolacja odcięcia wiatru
Powierzchnia deski PCBA jest cięta nożem powietrznym w celu usunięcia większości pozostałości wody z powierzchni i zapewnienia, że na powierzchni deski PCBA do sekcji suszenia nie przenosi się wody DI.
2.3.DI płukanie wodnym
Oczyszczenie obu stron PCBA poprzez pompowanie wody z zbiornika DI, a woda po oczyszczeniu wróci do zbiornika DI. Płukanie cyklu wodnego DI dzieli się na dwie części: płukanie 1 i płukanie 2,każdy z zbiornikiem wody.
Rola: odpłukiwanie strumienia lub pozostałości chemicznych przez prądy pod ciśnieniem wody.
2.4- Ostatnie płukanie
Generator DI bezpośrednio dostarcza wodę DI do tej sekcji do końcowego spłukiwania, po czym woda jest bezpośrednio rozładowywana lub wpada do zbiornika DI.
Rola: upewnienie się, że środek czyszczący jest zgodny ze standardami.
3Ostatnie cięcie wiatrem izolacja i suszenie
Powierzchnia deski PCBA jest cięta nożem powietrznym w celu usunięcia większości pozostałości wody z powierzchni i zapewnienia, że na powierzchni deski PCBA do sekcji suszenia nie przenosi się wody DI.
Rola: zapobieganie wprowadzaniu wody DI do sekcji suszenia na gorącym powietrzu, tak aby nie wpływać na efekt suszenia na powietrzu.
3.1.Wycięcie końcowe z wiatrem izolacja (suszenie na zimnym powietrzu).
3.2- Suchanie na gorąco.
3.3.Suszenie na zimnym powietrzu.

3.PARAMETRY TEKNICZNE

4.Produkt cechy

1/... głównie kontrolę Panel

• Wyświetlanie ciśnienia czyszczenia chemicznego, ciśnienia płukania, ciśnienia wody DI itp.
• Wyposażone w różne przyrządy, w tym amperometr, pomiar oporności wody dejonizowanej (opcjonalnie), pH wody dejonizowanej (opcjonalnie) itp.

Miernik ciśnienia

2System sterowania ekranem dotykowym

• Platforma obsługi ekranu dotykowego.
• Ochrona hasłem parametrów systemu.
• Prosta obsługa przyjaznego interfejsu człowiek - maszyna.
• System alarmowy i ostrzeżenie o awarii.
• Funkcja ochrony granicznej, gdy urządzenie przekroczy wartość graniczną, zostanie ona wyświetlona na ekranie dotykowym i wyzwani będzie alarm.
• Trójkolorowa latarnia ostrzegawcza.
• System sterowania PLC firmy Omron oraz importowane elementy elektroniczne.
• Wytrzymała platforma operacyjna z ekranem dotykowym.
• Wjazd jest wyposażony w czujnik fotoelektryczny, który może automatycznie uruchamiać lub wyłączać urządzenie.

Interfejs ekranu dotykowegoElektryczna skrzynia sterująca (Omron PLC)

3System przenośnika sieciowego ze stali nierdzewnej lub system przenośnika łańcuchowego

• Pas sieciowy lub łańcuch transportowy ze stali nierdzewnej 316L, odporność na korozję.
• Bezkrokowa regulacja prędkości, regulowana od 10-1000 mm/min.
• Wejście ma czujnik fotoelektryczny, może liczyć ilość produktu.
• Przyjąć koncepcję oszczędności energii i ochrony środowiska, może przyjąć funkcję uruchamiania indukcji.

pas siatkowy z czujnika fotoelektrycznego ze stali nierdzewnej

4. rurki modlitewnej i dyszy rozpylającej

• Sekcja czyszczenia chemicznego wykorzystuje dyszkę i rurę ze stali nierdzewnej 316L, odporną na korozję.
• Sekcja spłukiwania DI posiada dyszę i rurkę z poliestru o regulowanym kącie.
• Kąt dyszy regulowany, łatwy do demontażu.
• Wprowadź opryskiwanie średniego i niskiego ciśnienia z dużym przepływem.

Dźwigacz i filtr rurki

5System filtracji

• Przyjąć projekt wtórnej filtracji.
• Filtracja pierwotna ma konstrukcję rysunkową, która jest łatwa w utrzymaniu i głównie filtruje duże zanieczyszczenia materiałowe.
• Wstrzykiwacz pompy wodnej wykorzystuje filtrację wtórną, aby zapewnić, że woda lub płyn czyszczący pompowane przez pompę nie doprowadzi do zanieczyszczenia powierzchni produktu.

6System rurociągów

• Wszystkie zawory i rury są Taiwan Sanli marki.
• Jest zawór na każdym interfejsie.
• W celu ułatwienia konserwacji zastosowano elastyczne szybkie połączenie.
• Ciśnienie każdej rurki dyszy jest regulowane.
• Przyjąć podwójne szyby, wygodną izolację termiczną i izolację dźwiękową, oszczędność energii i ochronę środowiska.
• Duże okna pozwalają obserwować oczyszczanie produktu.
• Szkło przyjmuje szybkie ładowanie i rozładowywanie w celu łatwej konserwacji.

System rurociągowy Bawełna dźwięk absorbująca
