Zasada działania
System tej serii urządzeń składa się głównie z siedmiu głównych elementów: źródła promieniowania rentgenowskiego, urządzenia obrazowania, systemu przetwarzania obrazu komputerowego, systemu mechanicznego, systemu sterowania elektrycznego,system ochrony bezpieczeństwa i system ostrzegania, który integruje nowoczesne badania nieniszczące, technologię oprogramowania komputerowego, technologię pozyskiwania obrazów i przetwarzania,technologia przenoszenia mechanicznegoObejmuje cztery główne dziedziny techniczne: optyka, mechanika, elektronika i algorytmy.Wykorzystując różnice w absorpcji promieniowania rentgenowskiego spowodowane różnymi materiałami lub grubościami, wewnętrzne elementy tac urządzeń elektronicznych są obrazowane i liczone w celu wykrycia.

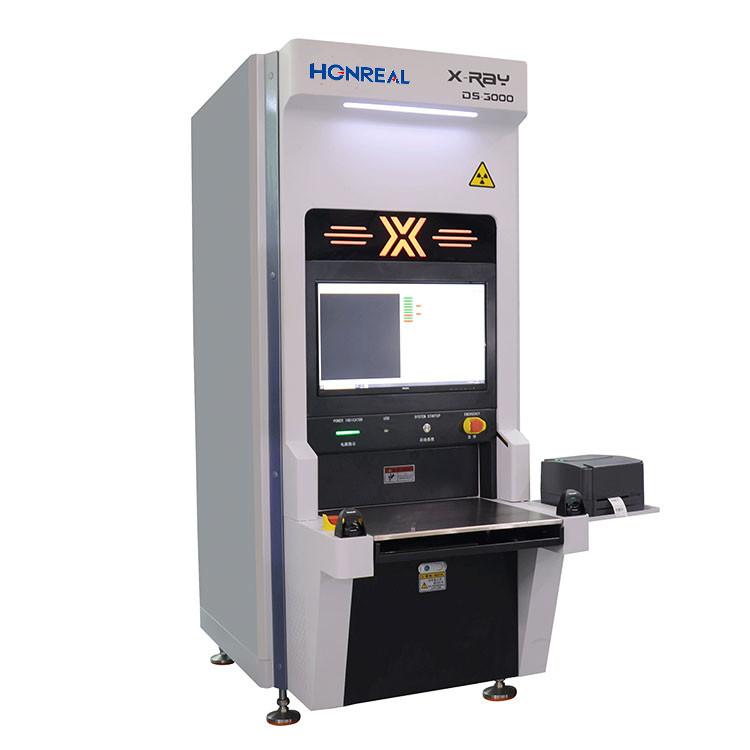

Inteligentna maszyna do liczenia komponentów X-RAY została zaprojektowana do pracy w połączeniu z liniami produkcyjnymi SMT w celu automatycznego liczenia materiałów pozostałych.Ta maszyna może jednocześnie liczyć cztery rolki materiału, automatycznie skanować kody i osiągnąć cel redukcji pracy i zwiększenia wydajności.zwiększenie efektywności liczenia materiałów pozostałych i magazynowania materiałów, bezpieczne i zorientowane na dane.
Specyfikacje:
| Specyfikacja ogólna | |
| Tryb pracy | W trybie offline |
| Wymiary ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Waga | Około 800 kg. |
| Zasilanie | 110~220VAC 50/60Hz, 1,5 kW |
| Komputer systemu | |
| PC przemysłowe | Komputery przemysłowe z procesorem Intel i7 (64 bit) |
| System operacyjny | System operacyjny Windows 10 |
| Wyświetlacz | Wyświetlacz 27" FHD LCD |
| System magazynowania | |
| RAM: 16 GB, HDD: 1 TB + SSD: 256 G | |
| Wliczone akcesoria | |
| Przenośny skaner kodów kreskowych | / |
| Drukarka etykiet | / |
| Zdolności inspekcyjne | |
| Rozmiar taśmy i rolki | 7" ~ 17" |
| Wysokość skanowania | ≤ 80 mm |
| Maksymalna prędkość kontroli | 7 ̇~17 ̇ |
| Taśma i rolka | < 10 s/kolor lub 4*7 ′′kolor < 10 s. |
| Min wielkość części | 01005 |
| Dokładność kontroli | ≥ 99,99% |
| Rury rentgenowskie | |
| Rodzaj | Zamknięta rurka |
| Maksymalne napięcie | 50 kV |
| Maks. prąd | 1000 μA |
| Rozmiar punktu ostrości | 00,03 mm |
| System obrazowania | |
| Rodzaj | Detektor płaskich paneli (FPD) |
| Efektywny zakres wykrywania: | 430 mmx430 mm |
| Matryca pikseli | 3072*3072 pikseli |
| Wielkość pikseli | 139 μm |
| Prędkość obrazu | 6fpsv |
| AD Konwersja | 16 bitów |
| Wykrywalny pakiet | |
| Chip, masę, pakiety ESD, tacy JEDEC, rurki, tranzystory. | |
| Wykrywalne składniki | |
|
Kondensatory, rezystory, induktory, kryształy, tranzystory, diody, FET, różnego rodzaju rezystory, kondensatory żółciowe, łączniki wykrywalne, układy układu scalonego |
|
| Baza danych | |
| Wsparcie połączenia z MES, ERP i WMS Intelligent | |
| System bezpieczeństwa | |
| Standardowy |
Zgodnie z regulacją FDA-CDRH CFR 21 1020.40 podrozdział dla urządzeń rentgenowskiej w gabinecie. |
| Emisja promieniowania rentgenowskiego |
< 1μSv/h (rozporządzenie FDA-CDRH CFR 21 1020).40 Wymagane normy podrozdziału < 5μSv/h) |
| Zarządzanie organem | System oceny odcisków palców i hasła. |
| Ochrona szafy przed wyciekiem promieniowania | |
| Miernik monitorowania wycieków promieniowania w czasie rzeczywistym | |
System liczenia składników
Zastosowanie optymalizowanego przez sztuczną inteligencję algorytmu liczenia w celu wykonania inspekcji miejscowej różnych materiałów: standardowy SMD, taśma do krojów, tacy JEDEC/Matrix, MELF, Aluminium Caps, Soic, To, BGA/CPU, Tantal,filtry i inne częściCztery palety materiałowe mogą być liczone jednocześnie, a ich wypełnienie zajmuje tylko 8 sekund, co skraca czas liczenia palet części, automatycznie przesyła dane do chmury,regularnie aktualizuje bazę danych, i połączenia z systemem ERP/MES w fabryce, znacznie oszczędzając czas i koszty.
