Opis produktu:

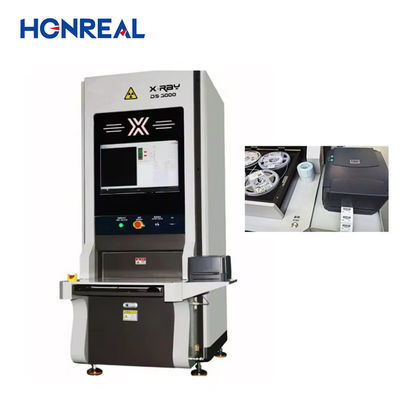

Inteligentna maszyna do liczenia komponentów X-RAY została zaprojektowana specjalnie dla rolek taśmowych w trybie offline, co czyni ją idealnym rozwiązaniem dla systemów liczenia komponentów SMT.Jest wyposażony w optymalizowany przez AI algorytm liczenia, który umożliwia inspekcję różnych materiałów.Maszyna może liczyć jednocześnie do czterech palet materiałowych, co czyni ją niezwykle wydajnym i oszczędnym urządzeniem.
Inteligentna maszyna do liczenia komponentów X-RAY jest w stanie sprawdzić taśmy i rolki o rozmiarach 7 "~ 17" z wysokością skanowania ≤ 80 mm.Maksymalna prędkość kontroli taśmy i rolki wynosi < 10 s/roll lub 4*7 ′′ rolki < 10 sMaszyna może wykrywać elementy tak małe jak 01005 i ma dokładność kontroli ≥ 99,99%.
Inteligentna maszyna do liczenia komponentów X-RAY jest wyposażona w system liczenia komponentów, który automatycznie przesyła dane do chmury.System ten regularnie aktualizuje bazę danych i łączy się z systemem ERP/MES w fabryce, a tym samym znacznie oszczędzając czas i koszty.
Ogólnie rzecz biorąc, inteligentna maszyna do liczenia komponentów X-RAY jest wydajnym i niezawodnym urządzeniem, które jest idealne do odtwarzania taśm w trybie offline.inspekcja miejscowa różnych materiałów, a system automatycznego przesyłania danych sprawiają, że jest doskonałym wyborem dla systemów liczenia komponentów SMT Reel.
Wykorzystanie inteligentnego licznika rentgenowskiego obejmuje zazwyczaj następujące kroki:
1. Akwizycja obrazu: przechwytywanie lub importowanie obrazu rentgenowskiego lub skanowania, które należy przeanalizować.
2.Przebudowa wstępna: Przygotowanie obrazu do analizy poprzez zastosowanie niezbędnych dostosowań, takich jak redukcja hałasu, zwiększenie kontrastu lub kalibracja obrazu.Ten krok zapewnia optymalną jakość obrazu dla dokładnego wykrywania i liczenia.
3. Wybór i konfiguracja obiektów: zdefiniowanie konkretnych obiektów lub substancji, które mają być wykryte i policzone.lub progi gęstości, w zależności od obiektów docelowych.
4Analiza i raportowanie: uruchomienie procesu analizy, umożliwiając licznikowi wykrywanie, liczenie i analizowanie obiektów w obrazie rentgenowskim.Wyniki można wyświetlać w czasie rzeczywistym lub zapisywać do późniejszego przeglądu. W razie potrzeby tworzyć sprawozdania podsumowujące wyniki.
Interpretacja i podejmowanie decyzji: Przegląd wyników analizy i interpretacja informacji dostarczonych przez licznik.oraz wszelkie zaobserwowane anomalie lub nieprawidłowości.
Wymagania dotyczące użytkowania: po zakończeniu bezpośredniego liczenia inteligentnej maszyny do liczenia promieniowania rentgenowskiego dane wyników liczenia zostaną przesłane do cyfrowego systemu sterowania w celu aktualizacji.
I okazje składania wniosków:
1 Zwrot materiału WO 2 pojedynczy wykaz LPN 3 wykaz początkowy/podwójny wykaz.
Specyfikacje:
| Specyfikacja ogólna |
| Tryb pracy |
W trybie offline |
| Wymiary ((mm) |
800 ((W) X1380 ((D) X1950 ((H) |
| Waga |
Około 800 kg. |
| Zasilanie |
110~220VAC 50/60Hz, 1,5 kW |
| Komputer systemu |
| PC przemysłowe |
Komputery przemysłowe z procesorem Intel i7 (64 bit) |
| System operacyjny |
System operacyjny Windows 10 |
| Wyświetlacz |
Wyświetlacz 27" FHD LCD |
| System magazynowania |
| RAM: 16 GB, HDD: 1 TB + SSD: 256 G |
| Wliczone akcesoria |
| Przenośny skaner kodów kreskowych |
/ |
| Drukarka etykiet |
/ |
| Zdolności inspekcyjne |
| Rozmiar taśmy i rolki |
7" ~ 17" |
| Wysokość skanowania |
≤ 80 mm |
| Maksymalna prędkość kontroli |
7 ̇~17 ̇ |
| Taśma i rolka |
< 10 s/kolor lub 4*7 ′′kolor < 10 s. |
| Min wielkość części |
01005 |
| Dokładność kontroli |
≥ 99,99% |
| Rury rentgenowskie |
| Rodzaj |
Zamknięta rurka |
| Maksymalne napięcie |
50 kV |
| Maks. prąd |
1000 μA |
| Rozmiar punktu ostrości |
00,03 mm |
| System obrazowania |
| Rodzaj |
Detektor płaskich paneli (FPD) |
| Efektywny zakres wykrywania: |
430 mmx430 mm |
| Matryca pikseli |
3072*3072 pikseli |
| Wielkość pikseli |
139 μm |
| Prędkość obrazu |
6fpsv |
| AD Konwersja |
16 bitów |
| Wykrywalny pakiet |
| Chip, masę, pakiety ESD, tacy JEDEC, rurki, tranzystory. |
| Wykrywalne składniki |
|
Kondensatory, rezystory, induktory, kryształy, tranzystory, diody,
FET, różnego rodzaju rezystory, kondensatory żółciowe, łączniki wykrywalne,
układy układu scalonego
|
| Baza danych |
| Wsparcie połączenia z MES, ERP i WMS Intelligent |
| System bezpieczeństwa |
| Standardowy |
Zgodnie z regulacją FDA-CDRH CFR 21 1020.40
podrozdział dla urządzeń rentgenowskiej w gabinecie.
|
| Emisja promieniowania rentgenowskiego |
< 1μSv/h (rozporządzenie FDA-CDRH CFR 21 1020).40
Wymagane normy podrozdziału < 5μSv/h)
|
| Zarządzanie organem |
System oceny odcisków palców i hasła. |
| Ochrona szafy przed wyciekiem promieniowania |
| Miernik monitorowania wycieków promieniowania w czasie rzeczywistym |
