● Nowy, bardziej elastyczny model zastępuje tradycyjną, prostokątną konstrukcję zewnętrzną, a jego konstrukcja opiera się na estetyce mechanicznej i praktyczności, dzięki czemu utrzymanie jest łatwe.
● Sterownik PLC, komputer i UPS online tworzą stabilny, bezpieczny i wydajny system sterowania.
● Oprogramowanie ma takie funkcje jak liczenie PCB, ustawianie i edycja temperatury, menu parametrów PCB, testowanie profili, alarmy i konwersja wielu języków.Oprogramowanie ma duży wpływ na kwestie bezpieczeństwa, takie jak silnik falowy działający w bezpiecznej temperaturze itp..
● Czasownik na tydzień zapewnia klientom niesamowitą funkcję.I maszyna może włączyć się automatycznie do stopienia lutownicy przed operatorem przyjść do pracyW czasie pracy lutowanie jest stopione i wszystko gotowe, dzięki czemu klient zaoszczędzi około 1,5 godziny dziennie.
● Specjalnie zaprojektowana szyba kierownicza zmniejsza deformację spowodowaną przez ciepło; po dwóch latach pracy zamiast wymiany całej szyby przenośnikowej wystarczy wymienić tylko pręty.
● Spryskiwacz napędzany przez silnik stopniowy, prędkość może być ustawiona na PC. Czas poruszania się i zatrzymania zostanie ustawiony w bardziej cenny sposób.
● Spryskiwacz jest wytworzony w Japonii; zapewnia doskonałą wydajność atomizowania strumienia.
● Automatyczne dodawanie strumienia, w zbiorniku strumienia znajdują się dwa czujniki.Operator musi tylko umieścić cały bieg beczki do zbiornikaW tym czasie wsadź rurkę do beczki.
● Kontrola strefy wstępnego ogrzewania przez konwekcję powietrza przez sterownik temperatury w modelu PID. Strefa wstępnego ogrzewania zapewni wystarczającą jednorodność ciepła dla płyty PCB.
● 3 indywidualne strefy gorącego powietrza dolnego i trzecia górna strefa gorącego powietrza opcjonalna, ta konfiguracja zapewni największy efekt podgrzewania wstępnego do lutowania.
● Wprowadzenie żelaznego grzejnika do lutownicy, który jest zamontowany na zewnątrz lutownicy.
● Podwójne lutowanie fal. Obie wysokości fal są kontrolowane przez przetwornik. Zmiana wysokości fali poprzez regulację częstotliwości mocy.
● Zestaw lutowy wykonany jest z materiału Ti o grubości 3 mm. Długa gwarancja.
● Wysokiej jakości silnik falowy B&M wykonany we Włoszech, niski hałas i stabilny.
● Wykorzystanie urządzeń do lutowania, które mogą być podnoszone i opuszczane, wprowadzane i wyprowadzane automatycznie.

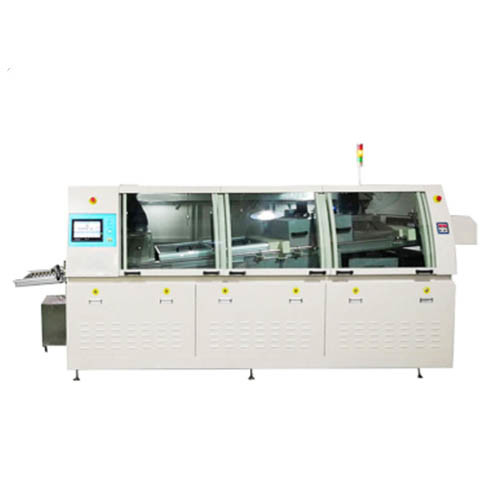

Specyfikacje maszyny lutowniczej bez ołowiu HR-400F
| HR-400F - Specyfikacje | |
| Model | HR-400F |
| Szerokość PCB | 50-400 mm |
| Pojemność kotła lutowego | 390 kg |
| Moc biegowa/moc ogólna | 5-12 kW/25 kW |
| Wymiar maszyny | 4260 ((L) * 1495 ((W) * 1725 ((H) |
| Waga netto | 1500 kg |
| System sterowania | PC + PLC |
| Silnik przenośny | 3 Ph 220V, 90W |
| Prędkość przenośnika | 200MM-1800MM/min |
| Pojemność alkoholu | 40,5 litra |
| Kierunek przenośnika | Z lewej na prawo. |
| Metoda rozpylania | silnik stopniowy i przesuwany opryskiwacz z suwakem |
| Spryskiwacz | Japonia ST-6 |
| Strefa podgrzewania | 3 poszczególne strefy wstępnego ogrzewania dolnego |
| Moc przedgrzewcza | 4 kW/strefa |
| Materiał do lutownicy | Całkowicie Ti |
| Grzejnik z lutownicy | Żelazo odlewane |
| Pojemność ogrzewania | 1.2KW*10PCS |
| Liczba fal | podwójne fale |
| Rodzaj fali | Pierwsza fala turbulencji i druga fala Lambda |
| Czas topnienia | 110 minut |
| Podnoszenie i obniżenie pojemnika lutowego | Przełącznik elektryczny |
| Wprowadzenie i wyprowadzenie złoju | Przełącznik elektryczny |
| Pompa do czyszczenia palców | 1PH 220V 10W |
| Rodzaj palca | Podwójny haczyk lub palec L. |
| Materiał do palców | Ty |
| kąt lutowania | 5-7° |
| Zaopatrzenie w powietrze | 3-5BAR |
| Zasilanie | 3PH 380V 50HZ |
Wprowadzenie procesu:
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by onePo tym czasie lutowane płytki PCB zostaną wysłane z systemu lutowania za pomocą przenośnika łańcuchowego.
Ostrożności:
1W związku z nierównomierną parowaniem składników strumienia należy regularnie sprawdzać jego ciężar właściwy i utrzymywać go na najlepszej wartości 0.83.
2Zwykle cały strumień powinien zostać zastąpiony w ciągu 15-30 dni, ale zależy to od jego pogorszenia.
3. Dźwignia należy czyszczyć codziennie po zakończeniu zmiany, odkręcając sznurek dźwignia i zanurzając go w pudełku alkoholowym, aby zapobiec pozostawaniu tam zbyt dużej ilości brudu.Staraj się nie uderzyć i nie uszkodzić.
4Regularnie sprawdzaj czujnik, jeśli zostaje tam zbyt dużo brudu.
5Dwa zawory regulacyjne przepływu w celu sterowania opryskiem, po odpowiednim ustawieniu, nie powinny być wymiane przypadkowo.Żaden pracownik, który nie jest dedykowany do obsługi tej maszyny, nie może go obsługiwać, aby uniknąć złego opryskiwania.
6Czujnik przed pistoletem do oprysków wykryje PCB.PCB powinny być więc przenoszone przez pazury łańcucha automatycznie do maszyny i nie są ciągnięte ręcznie, aby jakiekolwiek obce przedmioty (takie jak ręka) aktywuje czujnik.
7. Zbierane wody usuwać z filtrem powietrza.
8Przy regulacji efektu oprysku można użyć przezroczystej płyty plastikowej do sprawdzenia efektu oprysku.
9. Filtr należy oczyszczać 1 ~ 3 razy dziennie.
(3) Regularnie sprawdzaj temperaturę PCB na dolnej stronie, aby zapewnić najlepszy efekt lutowania.
(4) Regularnie sprawdzaj, czy przewody są starzejące się, aby zapobiec przerwom w dostawie prądu.
