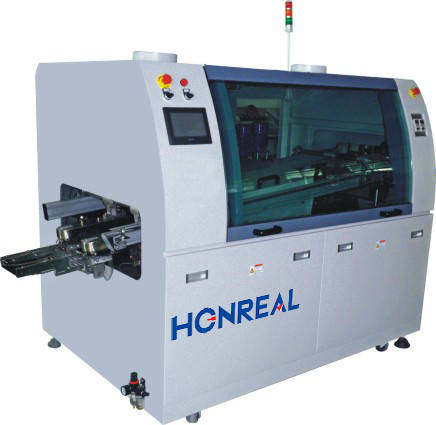

HR-200 SWave Soldering Machine
STD: Panel przedni sterowany włączeniem/wyłączeniem; OPT: sterowany ekranem dotykowym
¤ Odpowiednie dla produktów o niskiej gęstości składników/niskie kryteria procesu/produkty o zawartości ołowiu
¤ SMC Pneumatyczny Fluxer Napędzany Cylinderem
¤ 1 Podgrzewacz podczerwieni
¤ Modulowana konstrukcja podgrzewacza, wygodna do konserwacji
¤ Mitsubishi PLC+PID sterowane zamkniętym pętlem
¤ SUS 316L Płyn lutowy
¤ Ręczne lutowanie na górę/dołu i wkręcanie/wykręcanie
¤ Dostępne różne rodzaje palców lutowych
¤ Pochylenie 4-7° regulowane
¤ Automatyczne czyszczenie palców
¤ Naturalne chłodzenie powietrzem poprzecznym
¤ STD: Panel przedni sterowany włączeniem/wyłączeniem; OPT: sterowany ekranem dotykowym
| Model | Panel sterowania HR-200 | Ekran dotykowy HR-200 |
| Wymiar maszyny | L2550 × w1350 × H1550 mm | L2550 × W1350 × H1550 mm |
| Waga | 600 kg | |
| Kolor | Szary komputer | |
| Ogólne | ||
| Główna kontrola | Kontrola przycisków panelu | Panel dotykowy |
| Przegrzewacze | 1 | |
| Strefa chłodzenia | 1 | |
| Chłodzenie nachylenia nachylenia | Naturalne chłodzenie powietrzem:3-4°C/s | |
| Wymóg emisji spalin | ≥3m'/sek ×2 | |
| Wymóg sprężonego powietrza | > 4 kg/cm2 | |
| Wymóg mocy | 3 Faza 5 Kable 38oVac 50/60 Hz | |
| Konsumpcja początkowa | ≤ 17 kW | |
| Stałe zużycie | ≤ 6 kW | |
| Czas na podjazd |
Przedgrzewka: około 15 minut. Zlotnik: Około 70 min. |
|
| Wartość wyjściowa temperatury |
Wstępne ogrzewanie: temperatura pomieszczenia - 200°C Pojemnik lutowy: temperatura pomieszczenia 300°C |
|
| Regulacja temperatury | PID zamknięte pętle kontrolowane | |
| Dokładność temperatury | ±1°C | |
| Temperatura poprzez odchylenie | ± 2°C | |
| Przepływ ciepłego powietrza | Około 50CFM | |
| Szerokość procesu | 50-250 mm | |
| Wysokość procesu | 750 mm±30 mm | |
| Prędkość przenośnika | 0-1800 mm/min | |
| Dozwolenie na produkt |
Odniesienie do rowków palców; Strona górna ≥ 100 mm;Podnie ≥ 15 mm |
|
| Fluxer | ||
| Powierzchnia głowicy rozpylania | SMG Pneumatyczna jazda cylindrem | |
| Rozmiar cząsteczkowy | 20-40 mikronów | |
| Średnica dyszy strumieniowej | 10,3 mm | |
| Pojemność strumienia | 20 litrów | |
| Gotowie do lutowania | ||
| Pojemność garnka | 250 kg | |
| Materiał do garnka | Stal nierdzewna 316L | |
| Przesunięcie fali | Między Chip & Lambda 36mm | |
| Kwota całkowita | 00,19-0,21 kg/h | |
Szczegóły:
Miejsce instalacji:
1. Pracuj z maszyną w czystej i wentylowanej atmosferze, aby uniknąć wpływu pyłu lub innych czynników na jakość spawania;
2. Nie instaluj maszyny w pobliżu źródeł zakłóceń elektrycznych lub magnetycznych;
3Nie pozwól, aby wejście i wyjście maszyny było zwrócone do wentylatora lub okna z wiatrem podczas montażu.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
Środowisko pracy i warunki pracy:
1. Sprzęt musi być umieszczony w wentylowanym i suchym warsztacie z płaską podłogą;
2Temperatura środowiska pracy musi mieścić się w granicach 5°C do 45°C;
3. należy wyposażyć w stabilne źródło zasilania (dobrze uziemione ołowiem naziemnym) z prądem nominalnym, a jego napięcie należy odnotować na tablicy nazwy;
Shenzhen Honreal Technology Co., Ltd. jest krajowym przedsiębiorstwem o wysokiej technologii, specjalizującym się w badaniach i rozwoju sprzętu SMT, produkcji, sprzedaży.Zarejestrowany kapitał spółki wynosi 5 milionów.Posiadając doświadczony zespół techniczny i doskonałą zdolność do innowacji technicznych, naszym długoterminowym celem jest stworzenie lepszego łańcucha dostaw produktów i zespołu serwisowego oraz zaspokojenie różnych potrzeb klientów.Będziemy spełniać potrzeby klientów poprzez zrozumienie klientów, stawiając ich na pierwszym miejscu i świadcząc cenne usługi.
P: Jak można zagwarantować jakość sprzedaży?
A: Gwarantujemy, że każdy zestaw maszyn jest poddawany rygorystycznym testom przed ich dostarczeniem, aby zapewnić doskonałą wydajność wszystkich produktów.
P: Jak idzie szkolenie?
A: Po zakupie naszych maszyn, inżynierowie mogą iść do naszej firmy lub jest tak łatwo obsługiwać
maszyna zgodnie z instrukcją szkolenia i instrukcją obsługi, instrukcja obsługi będzie dostarczana razem z maszyną.
P: Chciałbym zapytać, czy możliwe jest umieszczenie mojego logo na produkcie.
Mamy nadzieję, że wiecie, że nasza firma wspiera obsługę logo na zamówienie.
P: Czy używanie tych maszyn jest trudne?
Odpowiedź: Nie, wcale nie. Dla naszych poprzednich klientów, najwyżej 2 dni wystarczy, aby nauczyć się obsługiwać maszyny.
