Zalety:
1.Model maszyny offline, w tym samym stoliku ruchu XYZ łączący selektywne fluxowanie i lutowanie, kompaktowy i pełnofunkcyjny.
2Wysoka jakość lutowania.
3.Ruch płyty PCB, opryskiwanie i platformy spawalniczej.
4.Może być umieszczony obok linii produkcyjnej SMT do lutowania, bardzo elastyczny.
5Wszystkie parametry mogą być ustawione w komputerze i zapisane w menu PCB, takie jak droga ruchowa, temperatura lutownicy, typ strumienia, typ lutownicy, temperatura n2 itp.,Najlepsza identyfikowalność i łatwo uzyskiwana jakość powtarzania lutowania.

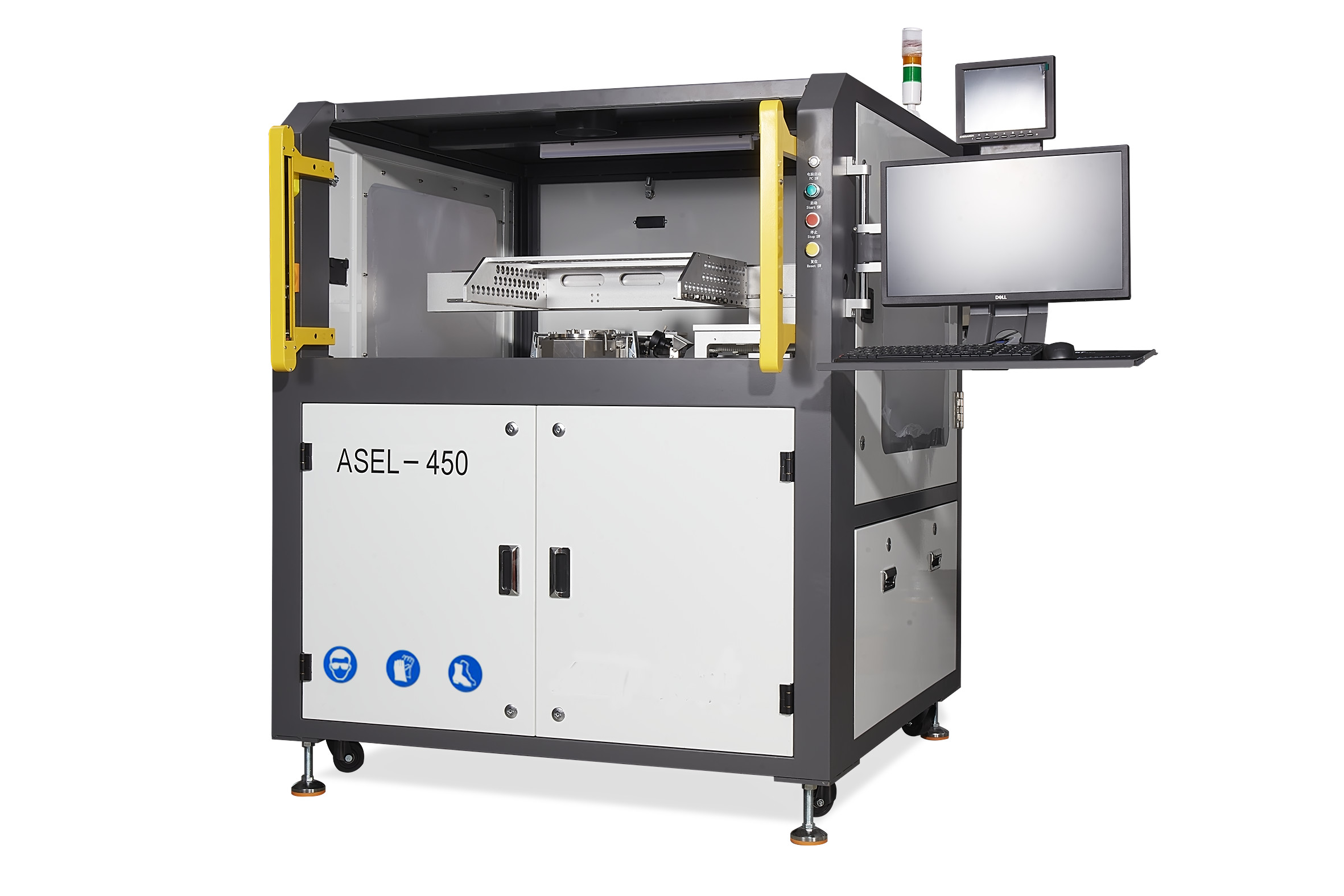

| Pozycja | ASEL-450 |
| Ogólne | |
| Moc robocza/maksymalna moc | 1--3 kW/5 kW |
| Rozmiar PCB | 50x50-350x450 mm |
| Wymiar maszyny | 1090*1256*1340 mm |
| Waga netto | 320 kg |
| Zasilanie | 1PH 220V 50HZ |
| Zaopatrzenie w powietrze | 3-5 barów |
| Wymagane wydechowanie | 100 m3/h |
| Platforma robotyczna PCB | |
| Osi ruchu | X, Y, Z |
| Kontrola ruchu | Całkowite serwo |
| Dokładność pozycji | + / - 0,05 mm |
| Górny dopuszczalny poziom PCB | 80 mm |
| Światłość do dna PCB | 30 mm |
| Pozycjonowanie PCB | Ciśnienie samodzielnego badania |
| Zarządzanie lutowaniem | |
| Standardowe stacje lutownicze | 1 sztuk |
| Pojemność pojemnika lutowniczego | 15 kg |
| Kontrola temperatury lutownicy | PID |
| Czas rozgrzewania | 45 minut. |
| Maksymalna temperatura | 380 C |
| Ogrzewacz do lutownicy | 3 kW |
| Wyroby do lutowania | |
| Dźwiedzi MiniWave | Dia 2 do 8 mm |
| Dźwignia na zamówienie | Może zapewnić |
| Zarządzanie inercją azotu (N2) | |
| Ogrzewacz N2 | standardowo wyposażone |
| Zakres sterowania PID N2 Temp | 0 - 350 C |
| Zużycie N2 na dyszę | 1.5m3/h/NOZZLE |
| Wymagana czystość N2 | O2 < 20 ppm |
| Zarządzanie przepływem | |
| Dźwięk strumieniowy | Mini fluxer do rozpylania, typu atomizacji |
| Pojemność przepływu | 1.2L |
| Zbiornik strumieniowy | Zbiornik ciśnieniowy |
| System sterowania | |
| Metoda programu | Komputerowe sterowanie |
| System sterowania | Komputerowe sterowanie |
| Typowy czas trwania programu | 10 minut. |
