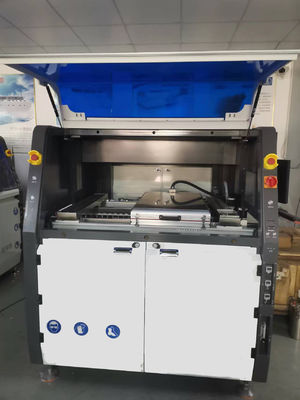

SMT Full Automatic DIP Lead Free Flux Spray Preheating PCB Welding Selective Wave Solder

MOQ:	1 SET
Cena:	USD 65000-72000 Per Set
Standardowe opakowanie:	Eksportuj opakowania z drewna
Okres dostawy:	30 dni roboczych
Metoda płatności:	T/T, Western Union, Moneygr
Wydajność dostaw:	1000 zestawów/rok

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

Honeal

Numer modelu

SELPOT-400

Wymiar:

Dł. 1400 mm X szer. 1450 mm X wys. 1700 mm

Maksymalny rozmiar nośnika:

Dł. 400 X szer. 400 MM

Szerokość przenośnika:

50-400mm

Dokładność pozycji:

+/- 0,05 mm

Pojemność tygla lutowniczego:

15 kg/szt

Metoda podgrzewania:

Górne ogrzewanie IR

Podkreślić:

Bezłowiowy selektywny lutownik falny

Wykorzystanie urządzeń do podgrzania

Pcb spawanie selektywne lutowanie fal

Opis produktu

Smt Pełnoautomatyczny DIP Bezłowiowy Flux Spray Przedgrzewanie PCB Spawanie Selektywne Lutowanie Fale

Selekcyjne lutowanie fal jest specjalną formą spawania, która została wynaleziona w celu spełnienia wymagań nowoczesnej technologii spawania.Maszyna może specjalnie opryskiwać i spawać łącza lutowe dla tego potrzeby strumienia opryskowego, a nie tylko wydajność spawania i niezawodność są wyższe niż w przypadku spawania ręcznego, ale również koszt spawania jest niższy niż spawanie falowe.

Selekcyjne lutowanie falowe może być skonfigurowane z jedną, dwoma lub trzema technologiami powlekania strumieniowego zgodnie ze specyficznymi wymaganiami użytkownika.które mogą osiągnąć dokładne spawanie łączy lutowych i spawać łącze lutowe w szczególności

Nazwa maszyny	SELPOT-400
Ogólne
wymiar	L1520mm X W1650mm X H1650mm
ogólna moc	18 kW
moc zużycia	5-7kw
zasilacz	Trójfazowe 380V 50HZ
waga netto	1200 kg
źródło powietrza	00,4-0,6MPa
wymagany przepływ powietrza	8-12 l/min
wymagane ciśnienie N2	00,4-0,6MPa
wymagany przepływ N2	więcej niż 2 m3 na godzinę
wymagana czystość N2	> 99,998%
wymagane wyczerpujące	500-800CMB/h
nośnik lub PCB
przewoźnik	według produktu
maksymalny rozmiar nośnika	L400 x W400 mm
grubość PCB	0.2 mm-----6 mm
krawędź PCB	5 mm lub więcej
sterowanie i przenośnik
kontrolę	PC przemysłowe
szerokość przenośnika	100-400 mm
rodzaj przenośnika	Rulki SUS
grubość przenośnika	2-6 mm (gęstość krawędzi lub grubość nośnika)
kierunek przenośnika PCB	Z lewej na prawo.
Odległość do górnej części przenośnika PCB	100 mm
Odległość dolnej części przenośnika PCB	30 mm
obciążenie przenośnikiem	< 10 kg
kolei przenośnej	Szynka z aluminium
wysokość przenośnika	900+/-30 mm
Tabela wniosków
oś ruchu	X, Y, Z
sterowanie ruchem	Serwo sterowanie w pętli zamkniętej
silnik ruchowy	silnik serwo marki
śruby kulkowe	Hiwin
dokładność pozycji	+ / - 0,05 mm
podwozie	spawanie metali
Zarządzanie przepływem
dmuchawa strumieniowa	Japonia Lumina
trwałość dyszy	stali nierdzewnej
pojemność zbiornika strumieniowego	3L
zbiornik strumieniowy	zbiornik ciśnieniowy
pojemność zbiornika alkoholu	1 l
zbiornik alkoholu	zbiornik ciśnieniowy
Podgrzewanie
metoda przedgrzewania	górne ogrzewanie IR
moc grzejnika	13.5kw
zakres temperatury	25--240°C
złowiarnia
standardowy numer garnka		1 sztuk
pojemność lutownicy		13 kg/pot lutowy (pompa elektromagnetyczna)
kontrolę temperatury lutownicy		PID
czas topnienia		20-30 minut
maksymalna temperatura lutowania		350 °C
grzejnik lutowy		1.2kw
dyszka lutowa
węzeł		niestandardowe
materiał		stopu wysokiego węgla
standardowo wyposażony dysz		Standardowo wyposażone 5 sztuk/pot lutowy ((wewnętrzna średnica dyszy 2,5 mm, 3 mm, 4 mm, 5 mm,6 mm))
Zarządzanie N2
Ogrzewacz N2		standardowo wyposażone
ID zakres temperatur N2		0-350 C
Zużycie N2		2 m3 /h / dysza

Szczegóły:

SMT Full Automatic DIP Lead Free Flux Spray Preheating PCB Welding Selective Wave Solder

Wymagania dotyczące sprzętu sprzętowego

1Minimalna konfiguracja

Procesor wynosi nie mniej niż 2,0 GHz, pamięć wewnętrzna nie mniej niż 4 GB, wolna przestrzeń dyskowa nie mniej niż 16 GB.

2. Zalecam konfigurację

Procesor quad-core 1.8GHz, pamięć wewnętrzna 8G, miejsce na dysku 512GB, karta sieciowa gigabitów.

3.Rozwiązanie ekranu

1920 * 1080 (niezbędne)

4Wspierane oprogramowanie

System operacyjny:Win7 64 bit,Win10 64 bit
