Wysokiej jakości niskie koszty na linii THT poprzez otwory selektywne systemy lutowania fal

MOQ:	1 SET
Cena:	Negocjowalne
Standardowe opakowanie:	Eksportuj opakowania z drewna
Okres dostawy:	30 dni roboczych
Metoda płatności:	T/T, Western Union, Moneygr
Wydajność dostaw:	1000 zestawów/rok

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

Honeal

Numer modelu

SELPOT-400

Wymiar:

Dł. 1400 mm X szer. 1450 mm X wys. 1700 mm

Maksymalny rozmiar nośnika:

Dł. 400 X szer. 400 MM

Szerokość przenośnika:

50-400mm

Dokładność pozycji:

+/- 0,05 mm

Pojemność tygla lutowniczego:

15 kg/szt

Metoda podgrzewania:

Górne ogrzewanie IR

Podkreślić:

Systemy lutowania fal selektywnego na linii

Za pośrednictwem systemów lutowania fal selektywnych

THT Selekcyjne systemy lutowania falowego

Opis produktu

Wysokiej jakości, niedrogie systemy do lutowania selektywnego na fali THT metodą on-line

Selektywne lutowanie na fali to specjalna forma lutowania na fali, opracowana w celu spełnienia wymagań rozwojowych lutowania elementów przewlekanych. Nadaje się głównie do lutowania elementów przewlekanych w wysokiej klasy produktach elektronicznych. Na przykład: produkty elektroniczne dla przemysłu lotniczego, elektronika samochodowa, produkty zasilaczy impulsowych i inne gałęzie przemysłu, które wymagają wyższej niezawodności lutowania.

Korzystny:

1. Zintegrowany, w pełni funkcjonalny model, cała platforma ruchu zintegrowana z natryskiwaniem i spawaniem, kompaktowa przestrzeń.

2. Płyta PCB zamocowana, platforma natryskowa i spawalnicza poruszająca się.

3. Wysoka jakość spawania, znacznie poprawia szybkość przejścia spawania.

4.Modułowa konstrukcja transportu online SMEMA, wspiera klientów w elastycznym tworzeniu linii.

5.Pełna kontrola komputera. Wszystkie parametry można ustawić na komputerze i zapisać w menu PCB, takie jak ścieżka ruchu, temperatura lutowania, rodzaj topnika, typ lutu, temperatura n2 itp., najlepsza identyfikowalność i łatwa do uzyskania powtarzalna jakość lutowania.

Nazwa maszyny	SELPOT-400
Ogólny
wymiar	Dł. 1520 mm X szer. 1650 mm X wys. 1650 mm
władza ogólna	18kw
moc konsumpcyjna	5-7kw
zasilanie	Trójfazowe 380 V 50 Hz
waga netto	1200 kg
wymagane źródło powietrza	0,4-0,6 MPa
wymagany przepływ powietrza	8-12 l/min
wymagane ciśnienie N2	0,4-0,6 MPa
wymagany przepływ N2	ponad 2 metry sześcienne na godzinę
wymagana czystość N2	> 99,998%
wymagane wyczerpujące	500--800 cmB/godz
nośnik lub PCB
przewoźnik	według produktu
maksymalny rozmiar nośnika	Dł. 400 x szer. 400 mm
Grubość PCB	0,2 mm ----- 6 mm
krawędź PCB	5 mm lub więcej
sterowanie i przenośnik
kontrolowanie	Komputer przemysłowy
szerokość przenośnika	100-400MM
typ przenośnika	Wałek SUS
przenośnik gruby	2---6mm (grubość krawędzi lub grubość nośnika)
Kierunek przenośnika PCB	Od lewej do prawej
Prześwit przenośnika PCB w górę	100 MM
Prześwit dolny przenośnika PCB	30 MM
obciążenie przenośnika	<10 kg
szyna transportowa	Szyna aluminiowa
wysokość przenośnika	900+/-30mm
Tabela ruchu
oś ruchu	X, Y, Z
kontrola ruchu	Sterowanie serwomechanizmem w pętli zamkniętej
silnik ruchu	Markowy silnik serwo
śruba kulowa	Hiwin
dokładność pozycji	+/- 0,05 mm
podwozie	spawanie metali
Zarządzanie strumieniem
dysza strumieniowa	Japonia Lumina
trwałość dyszy	stal nierdzewna
pojemność zbiornika strumienia	3L
zbiornik strumieniowy	zbiornik ciśnieniowy
pojemność zbiornika na alkohol	1L
zbiornik na alkohol	zbiornik ciśnieniowy
Rozgrzej
metoda wstępnego podgrzewania	górne ogrzewanie IR
moc grzejnika	13,5 kW
zakres temperatur	25-240 ℃
garnek lutowniczy
standardowy numer garnka		1 szt
pojemność tygla lutowniczego		13 kg / tygiel lutowniczy (pompa elektromagnetyczna)
Kontrola temperatury lutowania		PID
czas topnienia		20-30 minut
maksymalna temperatura lutowania		350 ℃
grzejnik lutowniczy		1,2 kW
dysza lutownicza
dysza		dostosowane
tworzywo		stop o wysokiej zawartości węgla
standardowo wyposażona dysza		Standardowo wyposażony w 5 sztuk/garnek lutowniczy (wewnętrzna średnica dyszy 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm)
Zarządzanie N2
Grzejnik N2		standardowe wyposażenie
Zakres temp. ID N2		0-350 C
Zużycie N2		2 m³/h/dysza

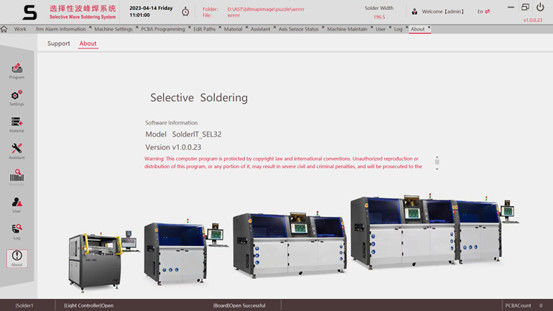

Bliższe dane:

Wysokiej jakości niskie koszty na linii THT poprzez otwory selektywne systemy lutowania fal

Wymagania sprzętowe

1. Minimalna konfiguracja

Procesor nie mniejszy niż 2,0 GHz, pamięć wewnętrzna nie mniejsza niż 4 GB, wolne miejsce na dysku nie mniejsze niż 16 GB.

2.Zalecaj konfigurację

Procesor czterordzeniowy 1,8 GHz, pamięć wewnętrzna 8G, wolne miejsce na dysku 512 GB, gigabitowa karta sieciowa.

3.Rozdzielczość ekranu

1920 * 1080 (konieczne)

4. Obsługiwane oprogramowanie

System operacyjny: Win7 64-bitowy, Win10 64-bitowy

Tagi:

Automatyczna maszyna do lutowania płyt PCB,

Maszyna do lutowania falami LED SMT,

Maszyna do lutowania falami PCB SMT

Polecane produkty

Wideo

Mini SMT Wave Soldering Machine Automatic Z certyfikatem CE ISO

Skontaktuj się teraz

Wideo

Dual Wave Automatic Dip Soldering Machine dla linii produkcyjnej PCB o średnicy 250 mm

Skontaktuj się teraz

Elektrolityczne kondensatory Sprzęt do lutowania falami strumieniowymi z elementami otwornymi

Skontaktuj się teraz

Przemysłowa maszyna do lutowania fal SMT z sterowaniem PC PLC

Skontaktuj się teraz

Wideo

Przemysłowa SMT Automatyczna Maszyna Lutownicza 3PH 380V 50HZ

Skontaktuj się teraz

Automatyczna maszyna do lutowania fal SMT podwójny hak 3PH 380V 50HZ

Skontaktuj się teraz

Maszyna do lutowania falowego SMT 380V 60Hz z kontrolą PLC i ekranem dotykowym

Skontaktuj się teraz

szczegółowe informacje o produktach

Produkty

Maszyna Pick and Place SMT

Maszyna lutownicza SMT

Maszyna do lutowania falą SMT

Ładowarka i rozładowarka PCB

Drukarka stencil SMT

Maszyna do kontroli AOI

Maszyna do czyszczenia SMT

Przewoźniki do obsługi PCB

Podajnik maszyny SMT

Dźwięk maszyny SMT

Maszyna do cięcia PCB

Maszyny związane z SMT

Maszyna rentgenowska

Maszyna SMT SPI

Wysokiej jakości niskie koszty na linii THT poprzez otwory selektywne systemy lutowania fal

MOQ:	1 SET
Cena:	Negocjowalne
Standardowe opakowanie:	Eksportuj opakowania z drewna
Okres dostawy:	30 dni roboczych
Metoda płatności:	T/T, Western Union, Moneygr
Wydajność dostaw:	1000 zestawów/rok

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

Honeal

Numer modelu

SELPOT-400

Wymiar:

Dł. 1400 mm X szer. 1450 mm X wys. 1700 mm

Maksymalny rozmiar nośnika:

Dł. 400 X szer. 400 MM

Szerokość przenośnika:

50-400mm

Dokładność pozycji:

+/- 0,05 mm

Pojemność tygla lutowniczego:

15 kg/szt

Metoda podgrzewania:

Górne ogrzewanie IR

Minimalne zamówienie:

1 SET

Cena:

Negocjowalne

Szczegóły pakowania:

Eksportuj opakowania z drewna

Czas dostawy:

30 dni roboczych

Zasady płatności:

T/T, Western Union, Moneygr

Możliwość Supply:

1000 zestawów/rok

Podkreślić

Systemy lutowania fal selektywnego na linii

Za pośrednictwem systemów lutowania fal selektywnych

THT Selekcyjne systemy lutowania falowego

Opis produktu

Wysokiej jakości, niedrogie systemy do lutowania selektywnego na fali THT metodą on-line

Korzystny:

1. Zintegrowany, w pełni funkcjonalny model, cała platforma ruchu zintegrowana z natryskiwaniem i spawaniem, kompaktowa przestrzeń.

2. Płyta PCB zamocowana, platforma natryskowa i spawalnicza poruszająca się.

3. Wysoka jakość spawania, znacznie poprawia szybkość przejścia spawania.

4.Modułowa konstrukcja transportu online SMEMA, wspiera klientów w elastycznym tworzeniu linii.

Nazwa maszyny	SELPOT-400
Ogólny
wymiar	Dł. 1520 mm X szer. 1650 mm X wys. 1650 mm
władza ogólna	18kw
moc konsumpcyjna	5-7kw
zasilanie	Trójfazowe 380 V 50 Hz
waga netto	1200 kg
wymagane źródło powietrza	0,4-0,6 MPa
wymagany przepływ powietrza	8-12 l/min
wymagane ciśnienie N2	0,4-0,6 MPa
wymagany przepływ N2	ponad 2 metry sześcienne na godzinę
wymagana czystość N2	> 99,998%
wymagane wyczerpujące	500--800 cmB/godz
nośnik lub PCB
przewoźnik	według produktu
maksymalny rozmiar nośnika	Dł. 400 x szer. 400 mm
Grubość PCB	0,2 mm ----- 6 mm
krawędź PCB	5 mm lub więcej
sterowanie i przenośnik
kontrolowanie	Komputer przemysłowy
szerokość przenośnika	100-400MM
typ przenośnika	Wałek SUS
przenośnik gruby	2---6mm (grubość krawędzi lub grubość nośnika)
Kierunek przenośnika PCB	Od lewej do prawej
Prześwit przenośnika PCB w górę	100 MM
Prześwit dolny przenośnika PCB	30 MM
obciążenie przenośnika	<10 kg
szyna transportowa	Szyna aluminiowa
wysokość przenośnika	900+/-30mm
Tabela ruchu
oś ruchu	X, Y, Z
kontrola ruchu	Sterowanie serwomechanizmem w pętli zamkniętej
silnik ruchu	Markowy silnik serwo
śruba kulowa	Hiwin
dokładność pozycji	+/- 0,05 mm
podwozie	spawanie metali
Zarządzanie strumieniem
dysza strumieniowa	Japonia Lumina
trwałość dyszy	stal nierdzewna
pojemność zbiornika strumienia	3L
zbiornik strumieniowy	zbiornik ciśnieniowy
pojemność zbiornika na alkohol	1L
zbiornik na alkohol	zbiornik ciśnieniowy
Rozgrzej
metoda wstępnego podgrzewania	górne ogrzewanie IR
moc grzejnika	13,5 kW
zakres temperatur	25-240 ℃
garnek lutowniczy
standardowy numer garnka		1 szt
pojemność tygla lutowniczego		13 kg / tygiel lutowniczy (pompa elektromagnetyczna)
Kontrola temperatury lutowania		PID
czas topnienia		20-30 minut
maksymalna temperatura lutowania		350 ℃
grzejnik lutowniczy		1,2 kW
dysza lutownicza
dysza		dostosowane
tworzywo		stop o wysokiej zawartości węgla
standardowo wyposażona dysza		Standardowo wyposażony w 5 sztuk/garnek lutowniczy (wewnętrzna średnica dyszy 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm)
Zarządzanie N2
Grzejnik N2		standardowe wyposażenie
Zakres temp. ID N2		0-350 C
Zużycie N2		2 m³/h/dysza

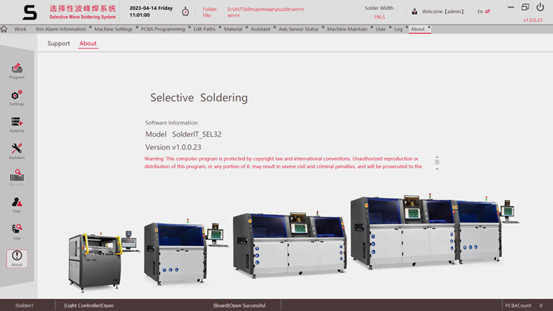

Bliższe dane:
