Dlaczego używamy selektywnej maszyny lutowniczej?
Chociaż niektóre elementy można lutować za pomocą procesu THT, niektóre elementy o dużej pojemności i cienkiej pasmości są trudne do spełnienia.
Przenikanie cyny przez maszynę lutowniczą można osiągnąć tylko w 75%, ale maszyny lutownicze z systemem lutownictwa selektywnego mogą osiągnąć 100% przenikania.

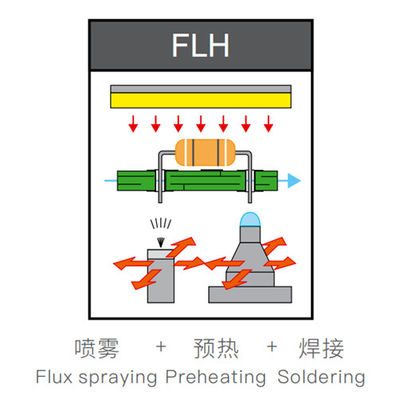

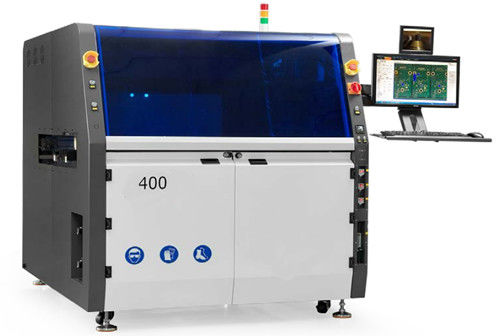

HR-400CWykorzystuje się układ spryskowania punkt-do-punktu, który pozwala na rozszerzenie i rozszerzanie wraz z modułem spryskowania strumieniowego, modułem przedgrzewczym, modułem lutowym, zintegrowaną konstrukcją i swobodną ekspansją.co może zaoszczędzić dużo przepływu. Podgrzewanie wykorzystuje gorące powietrze i dolne IR, może szybko odparować wilgoć strumienia i doprowadzić płytę PCB do określonej temperatury,aby PCB nie podlegało nagrzewaniu wstrząsowemu w kontakcie z płynnym lutowaniemModuł lutowniczy może być stosowany w pojedynczym lub podwójnym pojemniku zgodnie z wymaganiami klienta.Z najwyższej technologii i modułowego projektuHR-400Cmaszyna do lutowania fal selektywnych,HR-400Cmaszyna lutownicza wybiórcza spełnia najwyższe wymagania dotyczące elastyczności i przepustowości
Teraz selektywne lutownicy szeroko stosowane w przemyśle motoryzacyjnym, medycznym, wojskowym itp., orazHR-400CMaszyna do lutowania falami będzie twoim najlepszym wyborem.
Parametry techniczne:
| Nazwa maszyny | SELPOT-400 | |
| Ogólne | ||
| wymiar | L1520mm X W1650mm X H1650mm | |
| ogólna moc | 18 kW | |
| moc zużycia | 5-7kw | |
| zasilacz | Trójfazowe 380V 50HZ | |
| waga netto | 1200 kg | |
| źródło powietrza | 00,4-0,6MPa | |
| wymagany przepływ powietrza | 8-12 l/min | |
| wymagane ciśnienie N2 | 00,4-0,6MPa | |
| wymagany przepływ N2 | więcej niż 2 m3 na godzinę | |
| wymagana czystość N2 | > 99,998% | |
| wymagane wyczerpujące | 500-800CMB/h | |
| nośnik lub PCB | ||
| przewoźnik | według produktu | |
| maksymalny rozmiar nośnika | L400 x W400 mm | |
| grubość PCB | 0.2 mm-----6 mm | |
| krawędź PCB | 5 mm lub więcej | |

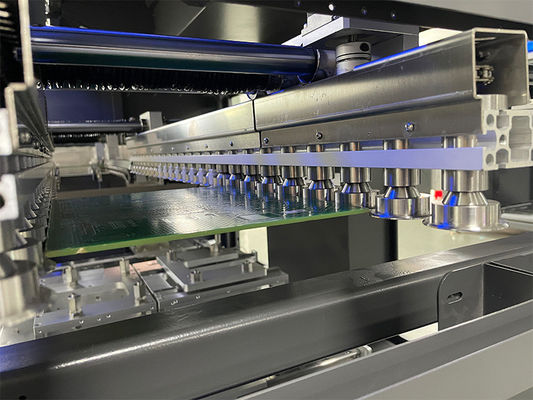

| sterowanie i przenośnik | ||
| kontrolę | PC przemysłowe | |
| szerokość przenośnika | 100-400 mm | |
| rodzaj przenośnika | Rulki SUS | |
| grubość przenośnika | 2-6 mm (gęstość krawędzi lub grubość nośnika) | |
| kierunek przenośnika PCB | Z lewej na prawo. | |
| Odległość do górnej części przenośnika PCB | 100 mm | |
| Odległość dolnej części przenośnika PCB | 30 mm | |
| obciążenie przenośnikiem | < 10 kg | |
| kolei przenośnej | Szynka z aluminium | |
| wysokość przenośnika | 900+/-30 mm | |
| Tabela wniosków | ||
| oś ruchu | X, Y, Z | |
| sterowanie ruchem | Serwo sterowanie w pętli zamkniętej | |
| silnik ruchowy | Silnik serwowy Panasonic | |
| śruby kulkowe | Hiwin | |
| dokładność pozycji | + / - 0,05 mm | |
| podwozie | spawanie metali | |
| Zarządzanie przepływem | ||
| dmuchawa strumieniowa | Japonia Lumina | |
| trwałość dyszy | stali nierdzewnej | |
| pojemność zbiornika strumieniowego | 3L | |
| zbiornik strumieniowy | zbiornik ciśnieniowy | |
| pojemność zbiornika alkoholu | 1 l | |
| zbiornik alkoholu | zbiornik ciśnieniowy | |
| Podgrzewanie | ||
| metoda przedgrzewania | górne ogrzewanie IR | |
| moc grzejnika | 13.5kw | |
| zakres temperatury | 25--240°C | |
| złowiarnia | ||
| standardowy numer garnka | 1 sztuk | |
| pojemność lutownicy | 13 kg/pot lutowy (pompa elektromagnetyczna) | |
| kontrolę temperatury lutownicy | PID | |
| czas topnienia | 20-30 minut | |
| maksymalna temperatura lutowania | 350 °C | |
| grzejnik lutowy | 1.2kw | |
| dyszka lutowa | ||
| węzeł | niestandardowe | |
| materiał | stopu wysokiego węgla | |
| standardowo wyposażony dysz | Standardowo wyposażone 5 sztuk/pot lutowy ((wewnętrzna średnica dyszy 2,5 mm, 3 mm, 4 mm, 5 mm,6 mm)) | |
| Zarządzanie N2 | ||
| Ogrzewacz N2 | standardowo wyposażone | |
| ID zakres temperatur N2 | 0-350 C | |
| Zużycie N2 | 2 m3 /h / dysza |
|
Maszyna do lutowania fal SMT jest najnowocześniejszym produktem elektronicznym zaprojektowanym w celu zaspokojenia specyficznych potrzeb przemysłu wytwórczego elektroniki.
Nasze usługi wsparcia technicznego obejmują:
Nasz zespół doświadczonych techników dąży do zapewnienia doskonałej obsługi klienta i zapewnienia, że maszyna do lutowania fal selektywnych SMT działa z maksymalną wydajnością.
