Dzięki funkcji pełnego sterowania komputerem maszyna do lutowania fal selektywnych SMT umożliwia precyzyjną kontrolę i dostosowanie procesu lutowania.Zapewnia to, że każdy element jest lutowany z najwyższą dokładnością i spójnością, co daje wysokiej jakości produkty gotowe.
Maszyna do lutowania fal SMT ma maksymalny rozmiar nośnika L450 X W500MM, co sprawia, że nadaje się do szerokiej gamy komponentów elektronicznych.05 mm zapewnia dokładne ustawienie i lutowanie każdego elementu, minimalizując ryzyko wad i zapewniając najwyższą możliwą jakość.

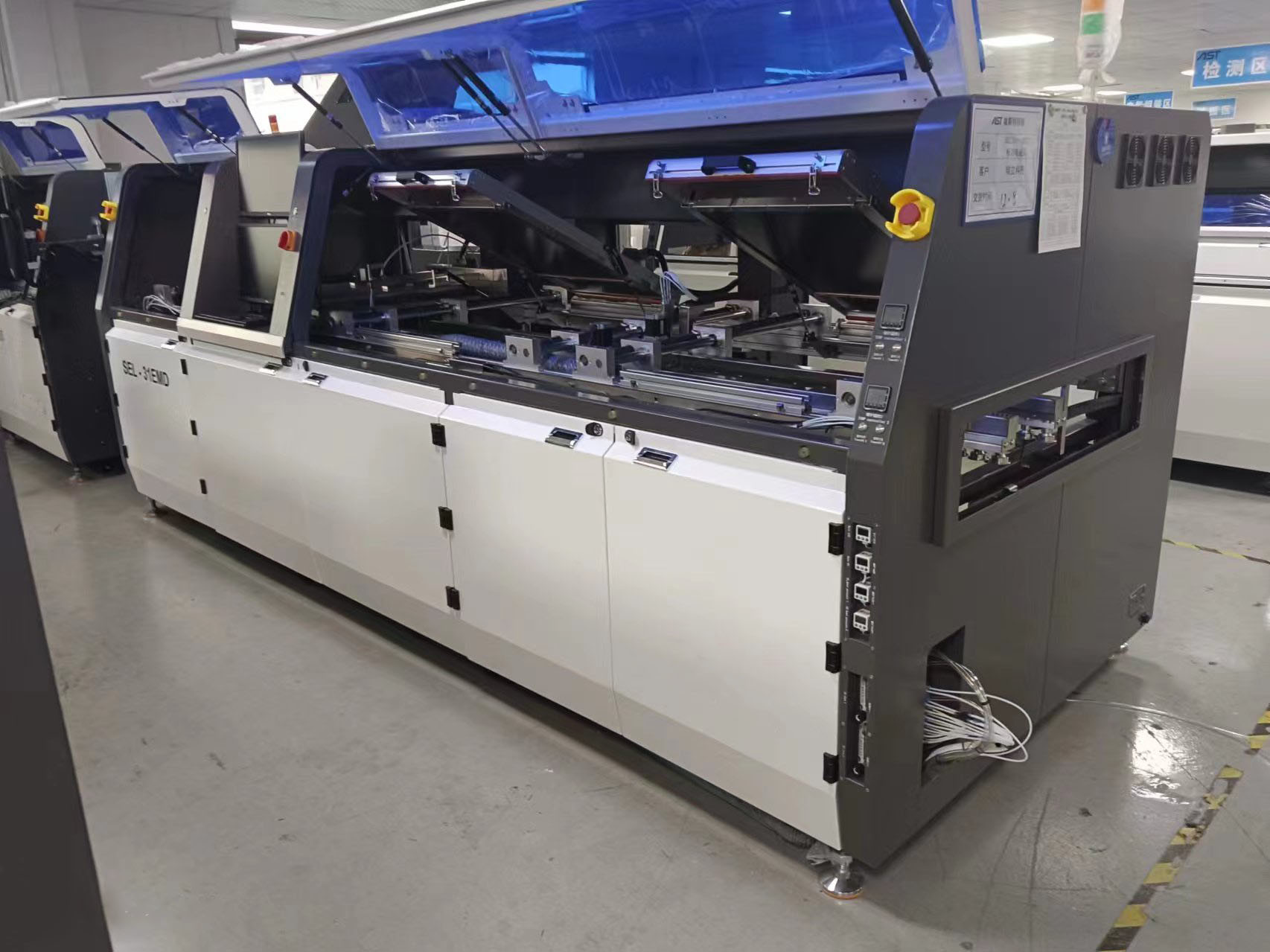

Maszyna lutownicza SMT o wymiarach L2550 X W1480 X H1665mm jest kompaktową i uniwersalną maszyną, która może być stosowana w różnych zastosowaniach lutowniczych.Niezależnie od tego, czy potrzebujesz Dual Pot Selective Wave Soldering Machine do produkcji na dużą skalę, czy Small Offline Selective Wave Solder dla mniejszych projektówTa maszyna jest idealnym wyborem.
| Nazwa maszyny | SEL-31 |
| Ogólne | |
| wymiar | L2550 X W1480 X H1665 |
| ogólna moc | 16 kW |
| moc zużycia | 4 - 8 kW |
| zasilacz | Jednopasowe 220V 50HZ |
| waga netto | 1500 kg |
| źródło powietrza | 3-5BAR |
| wymagany przepływ i czystość N2 | 3 m3/h, czystość> 99,998% |
| wymagane wyczerpujące | 600-1000CMB/h |
| sterowanie i przenośnik | |
| kontrolę | Przemysłowe sterowanie PC + PLC |
| szerokość przenośnika | 100-600MM |
| rodzaj przenośnika | Transport kolei łańcuchowych w sekcjach opryskowych i przedgrzewczych, transport rolków w sekcjach lutowych |
| kierunek przenośnika PCB | Z lewej na prawo lub z prawej na lewo |
| kolei przenośnej | Szynka z aluminium |
| wysokość przenośnika | 900+/-30 mm |
| Tabela wniosków | |
| oś ruchu | X, Y, Z |
| sterowanie ruchem | Serwo sterowanie w pętli zamkniętej |
| dokładność pozycji | + / - 0,05 mm |
| płomień | spawanie metali |
| Zarządzanie przepływem | |
| dmuchawa strumieniowa | Japonia Lumina |
| trwałość dyszy | stali nierdzewnej |
| pojemność zbiornika strumieniowego | 1 l |
| pojemność zbiornika alkoholu | 1 l |
| Podgrzewanie | |
| metoda przedgrzewania | Gorące powietrze na górze, podgrzewacz IR na dole |
| moc grzejnika | 6kw |
| zakres temperatury | 25-240°C |
| Gotowie do lutowania | |
| standardowy numer garnka | 1 PCS |
| pojemność lutownicy | 13 kg/pot lutowy |
| zakres temperatur lutowania | PID |
| czas topnienia | Trzydzieści minut. |
| maksymalna temperatura lutowania | 350 C |
| grzejnik lutowy | 10,5 kW/ pot lutowy |
| Dźwignia lutowa | |
| gęstość dyszy | niestandardowe |
| materiał | stopu wysokiego węgla |
| standardowo wyposażony dysz | 5 sztuk wyposażonych w tandard ((2,5 mm/ 3,0 mm/ 4,0 mm/ 5,0 mm/ 6,0 m) |
| Zarządzanie N2 | |
| Ogrzewacz N2 | standardowo wyposażone |
| Zakres temperatury N2 | 0 - 350 C |
| Zużycie N2 | 1---3m3 /h / dysze |
Standardowe maszyny obejmują:
| 序号Seryjna | 名称Item | 内容content (wartość) | Liczba Ilość |
| 1 | System sterowania | komputer głośnik i wyświetlaczPC i monitor | 1套 (zestaw) |
| 实时监控摄像头 Na żywo na monitorze | |||
| 控制器及控制卡 sterowanie ruchem | |||
| 2 |
Płaszczyzowy układ ruchu (sprężyna) |
全??造两轴平台xy stolik ruchu |
1套 (zestaw)
|
| 两轴全配滚珠丝杆及直线导轨2 osi wyposażonej w śruby kulkowe i liniowe szyny | |||
| 两轴全配伺服电机及伺服驱动器2 osi wyposażone w serwomotor i sterownik | |||
| 3 | selektywny system dmuchania | 进口喷射 进口喷射 进口喷射 |
1套 (zestaw)
|
| ∆ ∆ ∆ ∆ ∆ ∆ ∆ | |||
| 喷雾气控流动气动 układ | |||
| 喷嘴自动清洁系统Nozzle system automatycznego czyszczenia | |||
| 4 | 预热系统przegrzewka | 热风上预热, 红外射灯下预热 Przedgrzać gorące powietrze, podgrzewacz podczerwieni |
1套 (zestaw)
|
| 5 |
Płaszczyzowy układ ruchu (tlenowy ognisko) |
全??造三轴平台xyz stolik ruchowy |
1套 (zestaw)
|
| trzyosiowe, całkowicie zwojowe, żelazowe, wzdłużne i prostokątne tory kierownicze3 osi wyposażone w śruby kulkowe i linijne szyny | |||
| trzyosiowy kompletny serwowany elektryczny oraz serwowany napęd3 osi wyposażony w serwo silnik i sterownik | |||
| 6 | 选择性 接锡炉Soldering pot (pot do lutowania) | 15KG Źródło łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności łączności |
1套 (zestaw)
|
| ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ | |||
| 炉温控系统 system kontroli temperatury lutownicy | |||
| System ogrzewania w linii | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs, 5mm,6mm)) Standardowo wyposażony dysze lutownicze | |||
| 7 |
运输部份 System przenośnika |
前后运输导轨独立步进驱 ((喷雾预热段) Niezależne napęd krokowy przedniej i tylnej szyny przewodniczącej transportu (sekcja wstępnego podgrzewania przez rozpylanie) |
1套 (zestaw)
|
| 前后链条 运输导轨 (喷雾预热段) Przewodnik transportu przedniego i tylnego łańcucha (sekcja przedgrzewcza sprayu) | |||
| urządzenie PCB板阻??装置喷雾段,预热段Dział rozpylania urządzenia blokującego płytę PCB, dział przedgrzewania | |||
| 前后运输导轨独立步进驱动 ((锡炉段) Niezależne napęd krokowy przedniej i tylnej szyny przewodniczącej transportu (sekcja lutownicza cyny) | |||
| 前后滚轮运输导轨 ((锡炉段) Przewodnik transportowy przedniego i tylnego walca (sekcja lutowania cyny) | |||
| PCB板阻??装置锡炉段PCB płytka blokująca urządzenie sekcja lutowania cyny | |||
| PCB板侧 装置PCB system przycisku bocznego | |||
| 8 | 机器??体Podwozie maszyny | 机架及表面喷粉机框架/cover & paint |
1套 (zestaw)
|
Selektywna maszyna lutownicza SMT jest bardzo zaawansowanym i niezawodnym urządzeniem wymagającym minimalnej konserwacji.Oferujemy kompleksowe wsparcie techniczne i usługi w zakresie produktów, aby zapewnić, że maszyna jest uruchomiona i działa jak najszybciej.
Nasz zespół ekspertów technicznych jest dostępny, aby zapewnić zdalną pomoc techniczną przez telefon lub e-mail. Ponadto oferujemy usługi wsparcia na miejscu, w tym instalację, szkolenia i konserwację.
Naszym celem jest zapewnienie, że maszyna do lutowania fal selektywnych SMT działa w maksymalnej wydajności, minimalizując przestoj i optymalizując wydajność produkcji.Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o naszym wsparciu technicznym i usługach.
