● Nowy, bardziej elastyczny model zastępuje tradycyjną, prostokątną konstrukcję zewnętrzną, a jego konstrukcja opiera się na estetyce mechanicznej i praktyczności, dzięki czemu utrzymanie jest łatwe.
● Sterownik PLC, komputer i UPS online tworzą stabilny, bezpieczny i wydajny system sterowania.
● Oprogramowanie ma takie funkcje jak liczenie PCB, ustawianie i edycja temperatury, menu parametrów PCB, testowanie profili, alarmy i konwersja wielu języków.Oprogramowanie ma duży wpływ na kwestie bezpieczeństwa, takie jak silnik falowy działający w bezpiecznej temperaturze itp..
● Czasownik na tydzień zapewnia klientom niesamowitą funkcję.I maszyna może włączyć się automatycznie do stopienia lutownicy przed operatorem przyjść do pracyW czasie pracy lutowanie jest stopione i wszystko gotowe, dzięki czemu klient zaoszczędzi około 1,5 godziny dziennie.
● Specjalnie zaprojektowana szyba kierownicza zmniejsza deformację spowodowaną przez ciepło; po dwóch latach pracy zamiast wymiany całej szyby przenośnikowej wystarczy wymienić tylko pręty.
● Spryskiwacz napędzany przez silnik stopniowy, prędkość może być ustawiona na PC. Czas poruszania się i zatrzymania zostanie ustawiony w bardziej cenny sposób.
● Spryskiwacz jest wytworzony w Japonii; zapewnia doskonałą wydajność atomizowania strumienia.
● Automatyczne dodawanie strumienia, w zbiorniku strumienia znajdują się dwa czujniki.Operator musi tylko umieścić cały bieg beczki do zbiornikaW tym czasie wsadź rurkę do beczki.
● Kontrola strefy wstępnego ogrzewania przez konwekcję powietrza przez sterownik temperatury w modelu PID. Strefa wstępnego ogrzewania zapewni wystarczającą jednorodność ciepła dla płyty PCB.
● 3 indywidualne strefy gorącego powietrza dolnego i trzecia górna strefa gorącego powietrza opcjonalna, ta konfiguracja zapewni największy efekt podgrzewania wstępnego do lutowania.
● Wprowadzenie żelaznego grzejnika do lutownicy, który jest zamontowany na zewnątrz lutownicy.
● Podwójne lutowanie fal. Obie wysokości fal są kontrolowane przez przetwornik. Zmiana wysokości fali poprzez regulację częstotliwości mocy.
● Zestaw lutowy wykonany jest z materiału Ti o grubości 3 mm. Długa gwarancja.
● Wysokiej jakości silnik falowy B&M wykonany we Włoszech, niski hałas i stabilny.
● Wykorzystanie urządzeń do lutowania, które mogą być podnoszone i opuszczane, wprowadzane i wyprowadzane automatycznie.

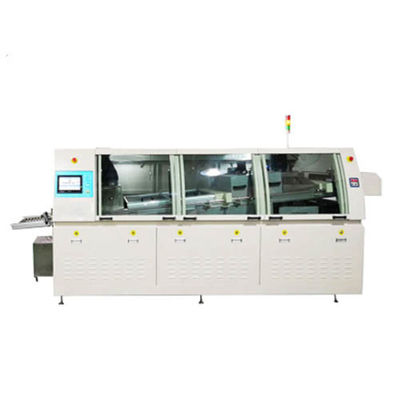

Specyfikacje maszyny lutowniczej bez ołowiu HR-400F
| Specyfikacje HR-400F | |
| Model | HR-400F |
| Szerokość PCB | 50-400 mm |
| Pojemność kotła lutowego | 390 kg |
| Moc biegowa/moc ogólna | 5-12 kW/25 kW |
| Wymiar maszyny | 4260 ((L) * 1495 ((W) * 1725 ((H) |
| Waga netto | 1500 kg |
| System sterowania | PC + PLC |
| Silnik przenośny | 3 Ph 220V, 90W |
| Prędkość przenośnika | 200MM-1800MM/min |
| Pojemność alkoholu | 40,5 litra |
| Kierunek przenośnika | Z lewej na prawo. |
| Metoda rozpylania | silnik stopniowy i przesuwany opryskiwacz z suwakem |
| Spryskiwacz | Japonia ST-6 |
| Strefa podgrzewania | 3 poszczególne strefy wstępnego ogrzewania dolnego |
| Moc przedgrzewcza | 4 kW/strefa |
| Materiał do lutownicy | Całkowicie Ti |
| Grzejnik z lutownicy | Żelazo odlewane |
| Pojemność ogrzewania | 1.2KW*10PCS |
| Liczba fal | podwójne fale |
| Rodzaj fali | Pierwsza fala turbulencji i druga fala Lambda |
| Czas topnienia | 110 minut |
| Podnoszenie i obniżenie pojemnika lutowego | Przełącznik elektryczny |
| Wprowadzenie i wyprowadzenie złoju | Przełącznik elektryczny |
| Pompa do czyszczenia palców | 1PH 220V 10W |
| Rodzaj palca | Podwójny haczyk lub palec L. |
| Materiał do palców | Ty |
| kąt lutowania | 5-7° |
| Zaopatrzenie w powietrze | 3-5BAR |
| Zasilanie | 3PH 380V 50HZ |
Wprowadzenie procesu:
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by onePo tym czasie lutowane płytki PCB zostaną wysłane z systemu lutowania za pomocą przenośnika łańcuchowego.
Szczegóły:
System ładowania
Z którymi można bezpośrednio połączyć przenośnik wstawienniczy, czujnik na dole do liczenia i fluxer rozpylania włączony/wyłączony; z linijeką i igłą do sterowania szerokością.
System przepływu
Wypływ powietrza do systemu strumienia sprayu, wszystkie ciśnienie przepływu powietrza jest regulowany przez przepływ miernika ciśnienia.
Ruch układu fluxującego
Wysokiej jakości opryskiwacz napędzany przez silnik krokówkowy i szybę/przesunięcie, prędkość ruchu ustawiona na ekranie dotykowym, sterownik krokówkowy i system sterowania PLC zapewniają płynne i nisko hałaśliwe poruszanie się.Porównanie z tradycyjnym napędem na cylindry powietrzne, prędkość ruchu może być ustawiona na ekranie dotykowym, a prędkość ruchu nie będzie pod wpływem ciśnienia powietrza, jak w przypadku butli powietrza.
Usługi i zobowiązania
Przed zakupem produktu, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
Przy zakupie produktów, obiecujemy, że klienci będą mogli wyraźnie poznać ukończenie produktu.dostawa, aby zapewnić produkt nienaruszony i w miejscu w określonym czasie do wymagań klienta.
Firma obiecuje:
Bardzo doceniamy Państwa opinie na temat jakości informacji, wszystkie informacje zostaną przekazane jakości odpowiedzi zwrotnych;
Zgodnie z wymogami umowy o montaż, uruchomienie i szkolenie personelu technicznego nabywca sprzedał sprzęt.
Zapewniamy długoterminowe wsparcie techniczne, Nasza firma ma odpowiednią podaż zużytecznych nabywcy, jeśli poproszone, aby zamówić części zamienne, nasza firma może zapewnić w odpowiednim czasie.
