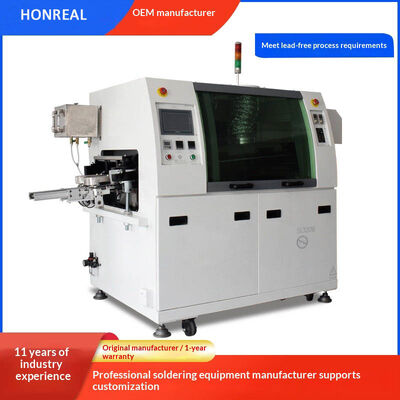

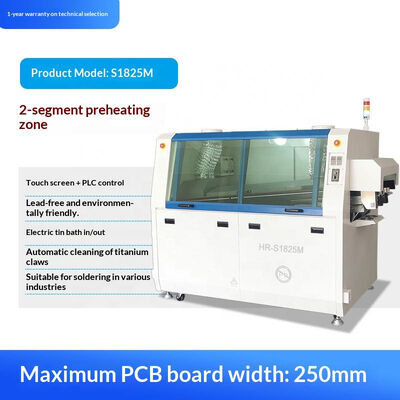

Automatyczna mini maszyna do lutowania falowego PCB z przelotowymi otworami, bez ołowiu
Specyfikacje techniczne
| Model |
Bezołowiowa maszyna do lutowania podwójną falą HR-S1425M |
| Konfiguracja |
Sterowanie ekranem dotykowym, dwustopniowe podgrzewanie gorącym powietrzem, podwójna fala szczytowa, ręczna obsługa pieca cynowego, ręczne czyszczenie tytanowych pazurów, wahadło natryskowe silnika krokowego |
| Liczba szczytów |
2 szczyty |
| Szerokość płyty |
Maks. 250 mm |
| Pojemność pieca cynowego |
180KG |
| Długość podgrzewania |
600 mm |
| Wysokość szczytu |
12 mm |
| Długość pinów komponentów płytki PCB |
10 mm |
| Wysokość transportu płytki PCB |
750±20mm |
| Moc początkowa |
9KW |
| Moc robocza |
2KW |
| Moc pieca cynowego |
6KW |
| Moc podgrzewania |
2KW |
| Moc silnika |
0,25KW |
| Metody kontroli |
Ekran dotykowy |
| Wymiary ramy |
1400*1200*1500mm |
| Wymiary zewnętrzne |
2200*1200*1600mm |
| Prędkość transportu płytki PCB |
0-1,2 m/min |
| Temperatura strefy podgrzewania |
Temperatura pokojowa do 180°C |
| Metoda ogrzewania |
Gorące powietrze |
| Liczba stref chłodzenia |
1 |
| Metoda chłodzenia |
Chłodzenie wentylatorem osiowym |
| Temperatura pieca cynowego |
Temperatura pokojowa do 300°C |
| Kierunek transportu |
Od lewej do prawej |
| Metoda kontroli temperatury |
PID+SSR |
| Tryb kontroli całej maszyny |
Mitsubishi PLC + Ekran dotykowy |
| Pojemność topnika |
Maks. 5,2L |
| Metoda natrysku |
Silnik krokowy + ST-6 |
| Źródło zasilania |
System 3-fazowy 5-przewodowy, 380V, 50Hz |
| Dopływ powietrza |
4-7KG/CM², 12,5L/Min |
| Waga |
600KG |
Wymagania dotyczące płytki PCB
- Ograniczenie wysokości komponentów na PCB: 90 mm
- Ograniczenie długości nóżek komponentów płytki PCB: 10 mm
- Kierunek transportu płytki PCB: Od lewej do prawej
Komponent natrysku topnika
Głowica nadmuchowa: System ST-6 z zakresem natrysku 20-65 mm, regulowany kąt wentylatora, regulowana wysokość dyszy od 50 do 200 mm, maksymalny przepływ 60 ml/min
System powietrzny: Importowane filtry, zawory sterujące i złączki rurowe
System ruchu dyszy natryskowej: Silnik krokowy z inteligentnym sterowaniem Mitsubishi PLC do selektywnego natrysku
Ruch strumienia: Precyzyjny silnik krokowy z prowadnicą ślizgową
System odzyskiwania filtra topnika: Filtracja ze stali nierdzewnej z wykorzystaniem charakterystyk płynów w celu maksymalizacji filtracji i odzysku nadmiaru topnika
Komponent podgrzewania
Rozszerzona strefa podgrzewania: 2-stopniowy system podgrzewania gorącym powietrzem o łącznej długości 600 mm i niezależnej kontroli temperatury
Kontrola temperatury: Kontrola PID
Blok grzejny: Wysokotemperaturowa turbina gorącego powietrza z wysokotemperaturową ceramiczną rurą grzejną z Tajwanu
Tryb instalacji: Modułowa konstrukcja typu szufladowego dla wygodnej konserwacji i naprawy
Komponenty pieca cynowego
Zakres temperatur: Temperatura pokojowa do 300°C
Ruch pieca cynowego: Obsługa ręczna
Odstęp między pierwszą/drugą falą: 20-30 mm
Pierwsza fala: Fala uderzeniowa Baozhun dla komponentów do montażu powierzchniowego i komponentów z podkładkami dwustronnymi
Otwór wylotowy szczytu drugiej fali: Fala adwekcyjna Baozun
Konstrukcja o niskiej oksydacji: Pozostałość ołowiu i cyny ≤2 kg/8h, pozostałość cyny bezołowiowej ≤1,5 kg/8h (zmienia się w zależności od zanieczyszczeń prętów cynowych)
Tryb ekonomicznej pracy: Sterowanie PLC i przełącznikiem fotoelektrycznym w celu ograniczenia niepotrzebnych strat
Silnik szczytu fali: Cyfrowe sterowanie wysokością szczytu z silnikiem wysokotemperaturowym firmy Taiwan TCG Company
Blok grzejny: Specjalna konstrukcja o długiej żywotności z systemem ogrzewania gorącym powietrzem, tajwańskim przekaźnikiem półprzewodnikowym ANV i ogrzewaniem cieczy cynowej ±2°C
System chłodzenia: Mocne chłodzenie wentylatorem osiowym
System transportu PCB
Szyny prowadzące: Wysokowytrzymałe, odporne na zużycie specjalne szyny aluminiowe z wysokotemperaturowymi szynami ze stali nierdzewnej i konstrukcją kompensacji termicznej
Równoległość szyn prowadzących: 0,5 mm
Regulacja szerokości: Ręczna regulacja szerokości
Pazur łańcuchowy: Podwójny hak tytanowy z listwą standardową ≤2,5 mm
Zakres prędkości transmisji: Minimalna jednostka: 1 mm/min; Zakres: 0-2200 mm/min
Odchylenie prędkości transmisji: Elektroniczne sterowanie w pętli zamkniętej w zakresie 0-10 mm/min
Napinacz łańcucha: Regulowane naprężenie koła łańcuchowego
Silnik transportowy: Silnik Taiwan TCG 90W z zabezpieczeniem przed przeciążeniem
Struktura maszyny
Struktura korpusu: Opływowa rama kadłuba o eleganckim i trwałym designie
Struktura drzwi przednich i tylnych: W pełni zamknięte konstrukcje z maksymalną przestrzenią konserwacyjną
Wydajność sterowania elektrycznego
Metoda kontroli: Mitsubishi PLC + Ekran dotykowy
Interfejs sterowania: Prosta i intuicyjna obsługa o stabilnej wydajności
Alarm nieprawidłowości: Alarm wysokiej lub niskiej temperatury
Ochrona kontroli temperatury: Zatrzymuje ogrzewanie w przypadku awarii podgrzewania lub pieca lutowniczego
Marki i modele akcesoriów
| Nazwa akcesorium |
Marka i model |
| PLC, Ekran dotykowy |
Mitsubishi, Wyświetlacz sterowania |
| Silnik transportowy, Skrzynia biegów |
Tajwan TCG Jednofazowy 90W, Skrzynka zębata: 1:120K |
| Tytanowy pazur |
Specjalne tytanowe pazury z podwójnym hakiem, o grubości 1,5 mm |
| Silnik pieca cynowego |
Tajwan TCG 3-fazowy 4-biegunowy 0,25KW odporny na wysokie temperatury |
| Przekaźnik pomocniczy |
OMRON MY2, MY4 |
| Przetwornica częstotliwości |
Yatai 0,4KW |
| Rura grzewcza |
Tajwańska wystawa, import drutu niklowo-chromowego |
| Przełącznik fotoelektryczny |
24V NPN Swiss Joy |
| Przekaźnik półprzewodnikowy |
Zuoyi 40A |
| Wyłącznik powietrza |
Chint |
| Stycznik AC |
Chint |
| Termopara |
Tajwan Panta, Typ izolacji K |
| Przycisk Start |
Schneider |
| Głowica nadmuchowa |
ST-6 |
System serwisowy
Okres odpowiedzialności za wady: Wszystkie akcesoria objęte są roczną bezpłatną gwarancją (z wyłączeniem czynników ludzkich)
Poza gwarancją: Dożywotnia konserwacja z płatnym serwisem (tylko koszty robocizny i materiałów)
Wymagania dotyczące środowiska pracy
- Wentylacja i suchy warsztat z płaską podłogą
- Temperatura otoczenia: 5-45°C
- Stabilne, dobrze uziemione zasilanie o znamionowym prądzie
Przed włączeniem zasilania: Sprawdź moc znamionową, prawidłowe uziemienie i bezpieczne połączenia elektryczne.
