Wysokiej precyzji SMT PCB AOI, PCB Automated Optical Inspection Machine

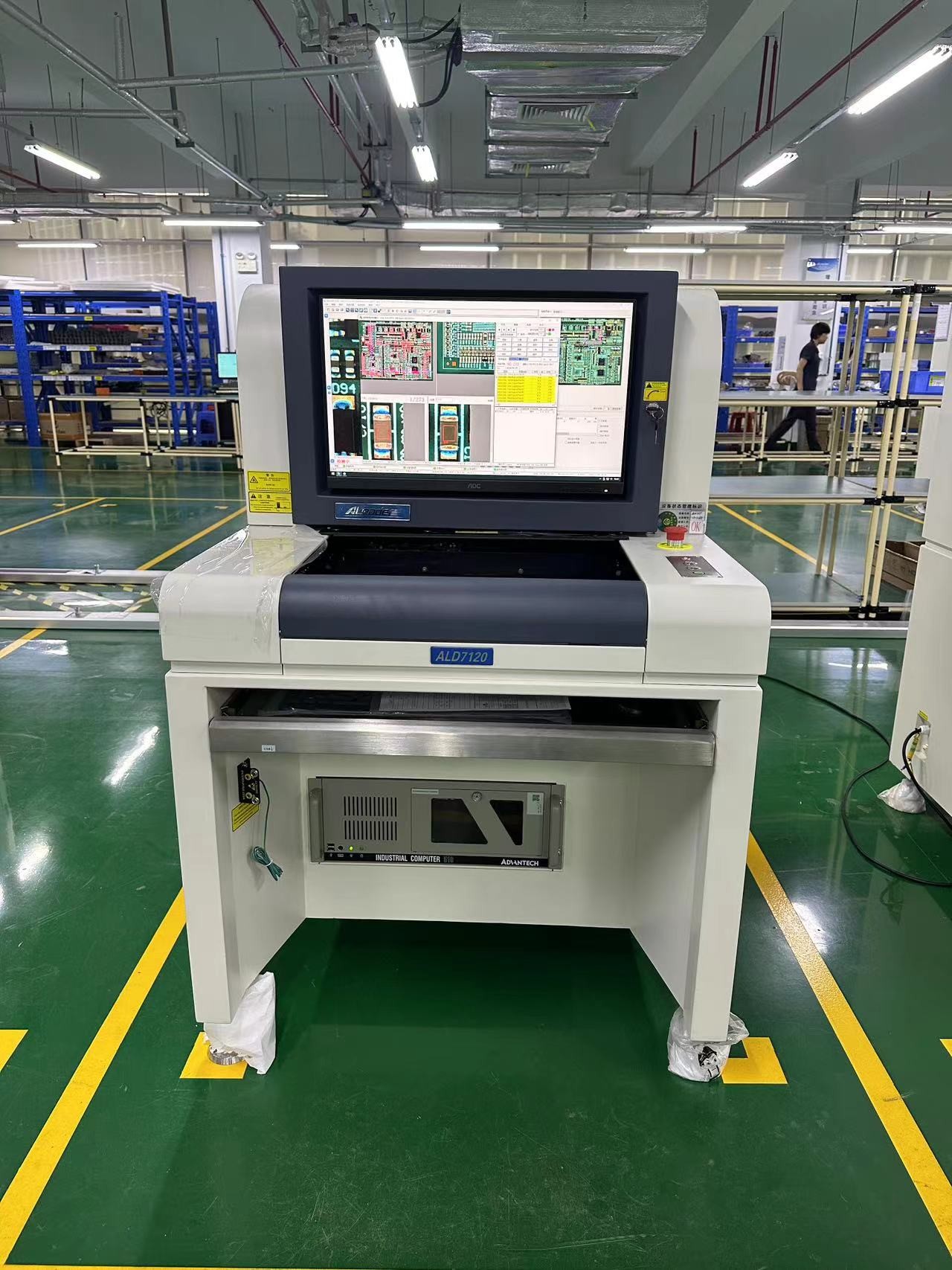

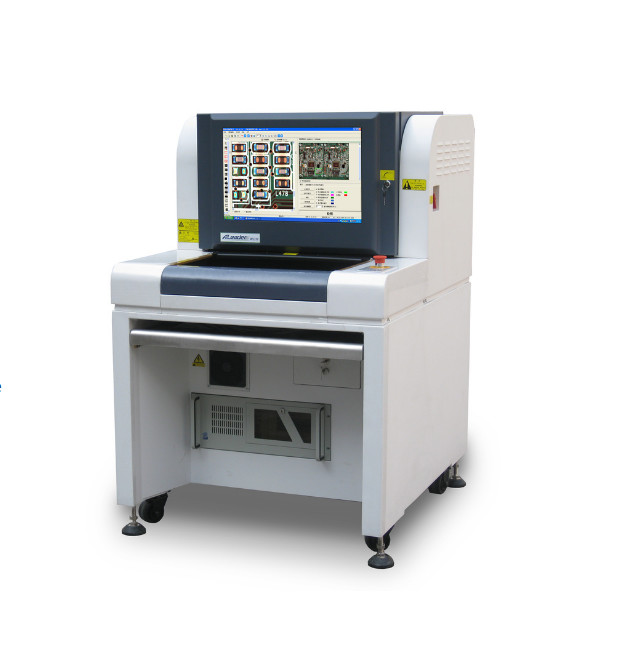

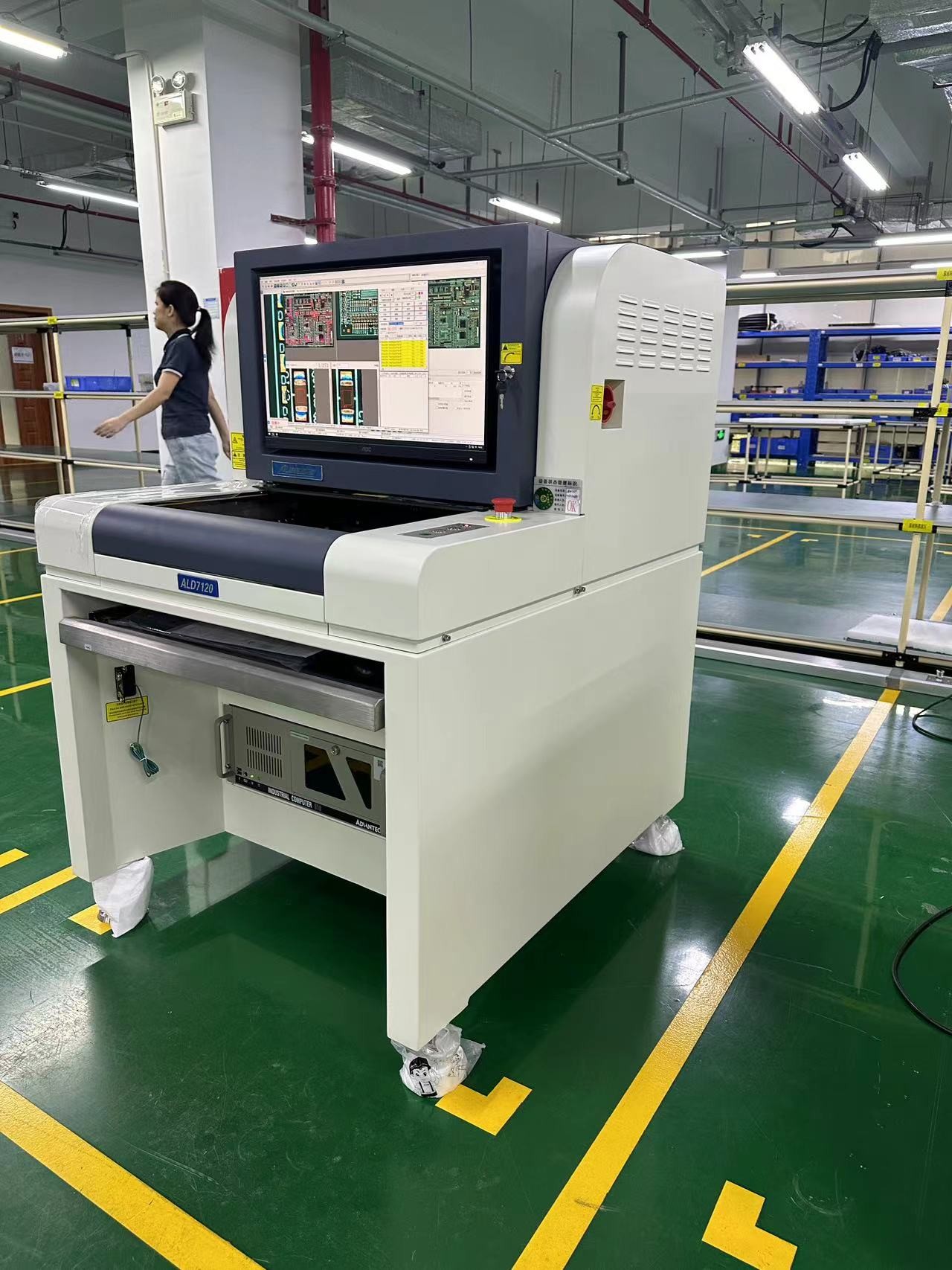

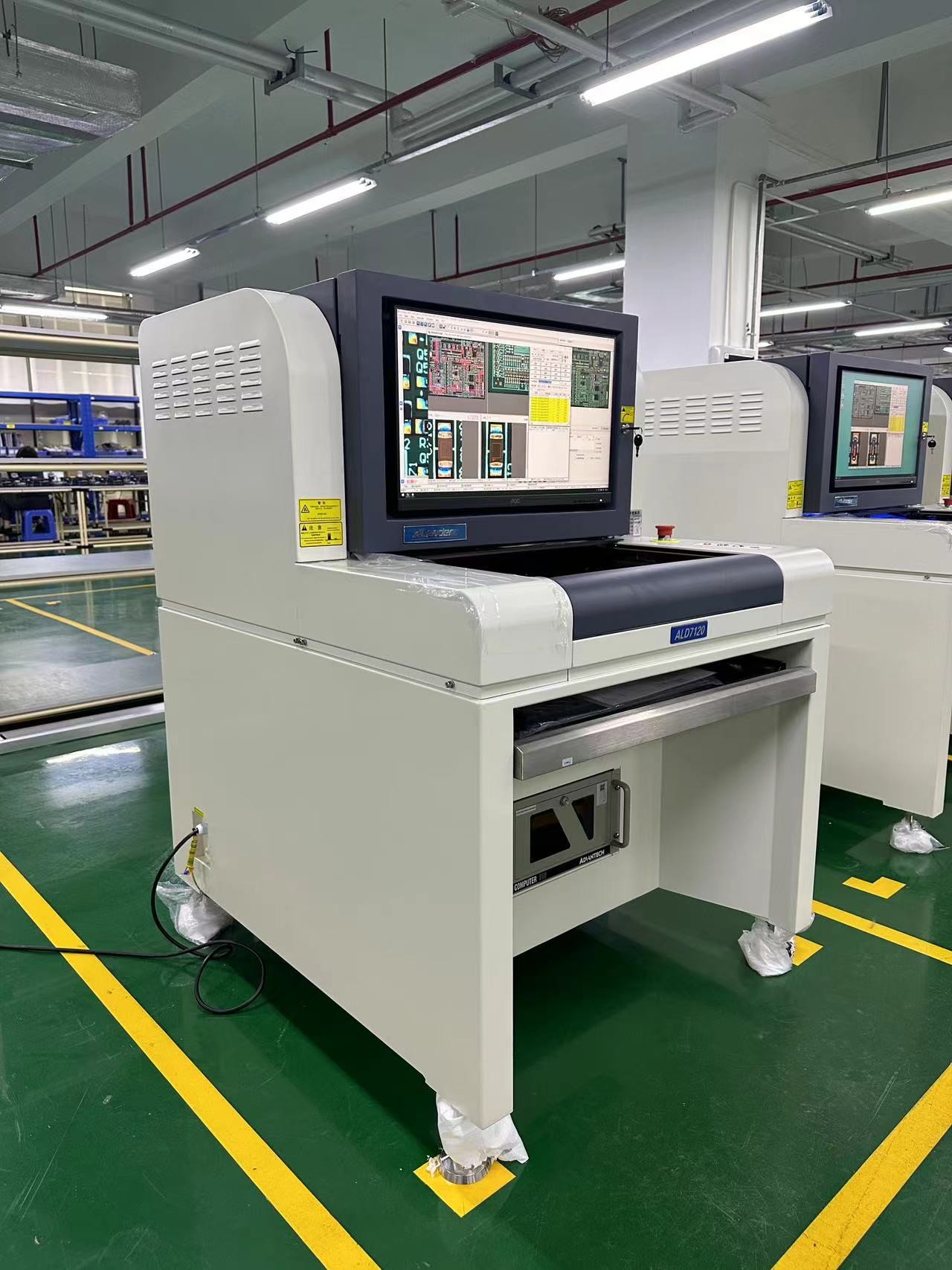

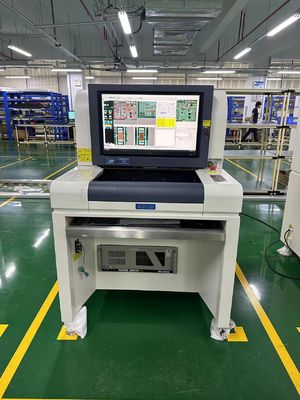

ALeader ALD7120 2D Offline AOI system jest specjalnie zaprojektowany dla małych i średnich sklepów SMT.
Dzięki niewielkiej powierzchni i cichej pracy ALD7120 może być stosowany zarówno w produkcji, jak i w laboratorium.
System wykorzystuje najnowocześniejszą technologię i3D i wyposażony jest w szybką kamerę i wielo-
moduł oświetleniowy.
Standardowa konfiguracja obejmuje oprogramowanie SPC i naprawy zainstalowane w systemie.
ALD7120 może być używany do inspekcji PCB po ponownym przepływie, po fali, komponentów na klejach i innych.
| Specyfikacje funkcjonalne | ALD7120 | ALD7130 | ALD7150 | |||
|
Płyty testowe |
Po ponownym przepływie |
|||||
| Metoda badania |
Wiele wiodących międzynarodowych algorytmów, takich jak TOC, Histogramy, Match, Short, OTHER, CREST, algorytmy PIN, automatyczne ustawienie parametrów według różnych punktów testowych. |
|||||
|
Kamera |
Wysokiej prędkości inteligentna cyfrowa kamera przemysłowa |
|||||
|
Rozdzielczość/zakres/szybkość |
(Standardowa): (Opcja): (opcja): |
15 μm/Pixel 10 μm/Pixel 8 μm/piksel |
Powierzchnia:36.00mmX30.72mm FOV:24.00mmX20.48mm Powierzchnia:19.20mmX16.38mm |
(Prędkość) < 200 ms/FOV(Prędkość) < 200 ms/FOV (szybkość) < 200 ms/FOV |
||
|
Światło |
Ekstra jasny RRGB koaksjalny światło LED wieży pierścieniowej (kolorowe światło) |
|||||
|
Tryb programu |
Programowanie ręczne, ramka automatyczna, wejście CAD automatycznie odpowiadają biblioteki komponentów |
|||||
|
Zdalne sterowanie |
Kontrola zdalna przez TCP/IP. Sprawdź, uruchom lub zatrzymaj maszynę lub w każdej chwili zmodyfikuj procedury. |
|||||
| Pozycja inspekcji |
Zły wygląd, np. niewygodne ustawienie, niewystarczające, niskie, brakujące, zniekształcone, billboard, montaż na bok, przewrót, nieprawidłowa część, uszkodzenie, biegunowość, pseudo-lutowanie, brak lutowania, nadmiar kleju, pustka lutowania, szpilka pokrywająca lutowanie |
|||||
|
Szczegółowe cechy |
Wielu programów uruchamianych jednocześnie (wspierać automatyczne zmiany programu) |
|||||
|
Struktura produktu i kontrola programu |
Statystyka i analiza wszystkich danych testowych, kontrola produkcji i analiza jakości w dowolnym miejscu, można wyprowadzać plik Excel, Txt |
|||||
|
System kodów kreskowych |
Kamera może odczytywać i przenosić kod kreskowy automatycznie ((jednorozmiarowy lub dwurozmiarowy),funkcja Multi-Mark (w tym Bad Mark) |
|||||
|
Tryb serwera |
Dane administracyjne z wielu AOI za pośrednictwem serwera centralnego |
|||||
|
System operacyjny |
System Windows 10 | |||||
|
Wyświetlacz/wyjście |
LCD |
|||||
| Specyfikacje systemu | ||||||
|
Rozmiar PCB |
50×50mm(Min) √430×330mm(Max) | 50×50mm(Min) ¢620×460mm(Max) | 50×50mm(Min) ¢870×650mm(Max) | |||
|
grubość PCB |
0.3 do 5 mm | |||||
|
Wypróżnienie krawędzi układu zacisku |
TOP:3.5 mm. Do dołu:3.5 mm | |||||
|
Masa PCB |
3 kg | |||||
|
Tolerancja PCB |
< 5 mm lub 2% długości przekątnej PCB |
|||||
|
Wysokość PCB |
Górna strona: 30 mm Dolna strona: 80 mm | Strona górna: 30 mm Strona dolna: 120 mm |
Górna strona: 30 mm Strona dolna: 120 mm |
|||
|
Przenośnik |
Automatyczna zaciska, Kompensacja automatyczna w celu uniknięcia zniekształceń |
|||||
|
Wysokość przenośnika |
850 do 920 mm | |||||
|
Kierunek przenośnika |
Lewa→ prawa lub prawa→lewa |
|||||
|
X/Y Kierowca |
Skrut i serwo sterownik prądu prądu przemiennego, stałe PCB, kamera w XY, zatwierdzone CTQ |
|||||
|
Zasilanie |
AC230V 50/60 Hz mniejsze niż 0,5KVA |
|||||
|
Powietrze sprężone |
Nieużywane sprężone powietrze |
|||||
|
Waga |
Około 290 kg. |
Około 400 kg. |
Około 550 kg. |
|||
|
Wymiar |
870 × 1070 × 1310 mm (L × W × H) | 1090 × 1360 × 1390 mm (L × W × H) | 1340 × 1750 × 1615 mm (L × W × H) | |||
|
wilgotność |
10°35°C 35°80% RH (bez rosy) |
|||||
|
Certyfikat |
Zgodnie z normą CE |
|||||
Informacje o spółce
Shenzhen Honreal Technology Co., Ltd jest krajowym przedsiębiorstwem wysokiej technologii, specjalizującym się w badania i rozwój sprzętu smt, produkcji, sprzedaży..Od momentu założenia firmy, Honreal trwa w rozwoju technologii jako jądra, jakości jako jej przetrwania,niezależne badania i rozwójPo ciągłych wysiłkach posiada szereg patentów na wynalazki o wysokiej technologii.
Częste pytania
P: Jak można zagwarantować jakość sprzedaży?
A: Gwarantujemy, że każdy zestaw maszyn jest poddawany rygorystycznym testom przed ich dostarczeniem, aby zapewnić doskonałą wydajność wszystkich produktów.
P: Jak idzie szkolenie?
A: Po zakupie naszych maszyn, inżynierowie mogą iść do naszej firmy lub jest tak łatwo obsługiwać
maszyna zgodnie z instrukcją szkolenia i instrukcją obsługi, instrukcja obsługi będzie dostarczana razem z maszyną.
P: Chciałbym zapytać, czy możliwe jest umieszczenie mojego logo na produkcie.
Mamy nadzieję, że wiecie, że nasza firma wspiera obsługę logo na zamówienie.
P: Czy używanie tych maszyn jest trudne?
Odpowiedź: Nie, wcale nie. Dla naszych poprzednich klientów, najwyżej 2 dni wystarczy, aby nauczyć się obsługiwać maszyny.
