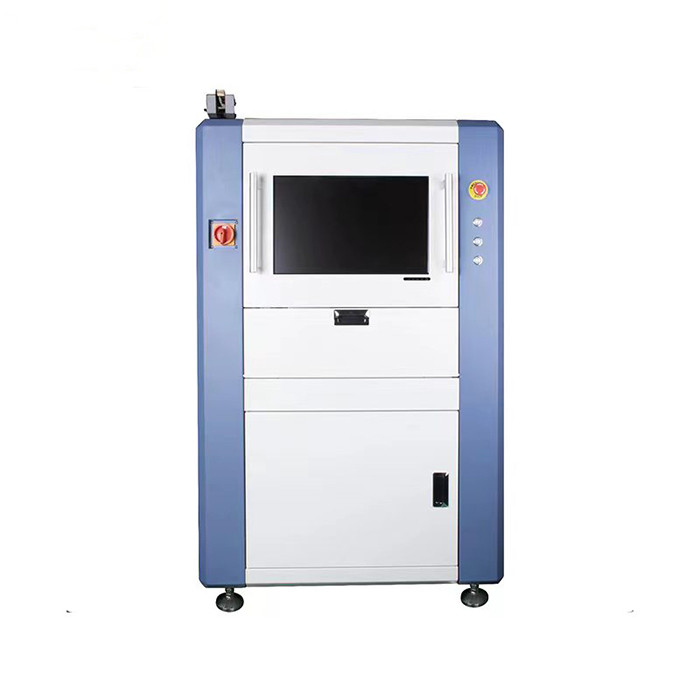

System kontroli
|
Zastosowanie |
Po druku szablonowym, piecu przed/po powrocie, lutowaniu falowym przed/po powrocie, FPC itp. |
| Tryb programowania |
Programowanie ręczne, programowanie automatyczne, importowanie danych CAD |
| |
Drukowanie szablonami: brak lutowania, niewystarczająca lub nadmierna ilość lutowania, niewłaściwe ustawienie lutowania, pomost, plamy, zadrapania itp. |
| Pozycje kontroli |
wadę elementu: brakujący lub nadmiar elementu, niewłaściwe ustawienie,
nierównomierne, krawędzie, przeciwstawne mocowanie, zły lub uszkodzony element itp.
|
| |
Wady lutowania: nadmiar lub brak lutowania, puste lutowanie,
mostek, piłka lutowa, IC NG, plamy miedzi itd.
|
| Metoda obliczania |
Uczenie maszynowe, obliczanie kolorów, ekstrakcja kolorów, operacja w skali szarości, kontrast obrazu, OCV/OCR itp. |
| Tryb kontroli |
PCB całkowicie pokryte, z układem i złą funkcją oznakowania |
| Funkcja statystyki SPC |
Pełne zapisy danych z badań i przeprowadzenie analiz, z dużą elastycznością w celu sprawdzenia stanu produkcji i jakości |
| Kąt składowy |
Obrót 0 ~ 359 ° przy minimalnej odległości kątowej 1 ° |
| Komponent minimalny |
01005 chip, 0,3 pitch IC |
|
System optyczny
|
Kamera |
Kamery cyfrowe przemysłowe o dużej prędkości w pełnym kolorze, 5 milionów pikseli / 12 milionów pikseli / 20 milionów pikseli są opcjonalne. |
| Rozdzielczość obiektywu |
10um/15um/18um/20um/25um, można je dostosować |
| źródło oświetlenia |
Pierścieniowe światło stereo wielokanałowe w kolorze, RGB/RGBW/RGBR/RWBR na żądanie, opcjonalne światło ośne górne. |
|
System komputerowy
|
System operacyjny |
Windows 10, 64-bitowy |
| Monitor |
22 cali,16:10 |
| VGA |
Wbudowanie karty graficznej (opcjonalnie dyskretna grafika) |
| Procesor |
Intel E3 lub tego samego poziomu |
| Grafika graficzna |
Opcjonalnie |
| RAM |
16 GB |
| Dysk twardy |
1 TB, (opcjonalnie) |
|
Oprogramowanie
|
Język |
Chiński i angielski |
| Kontrola praw dostępu |
Trójpoziomowe sterowanie uprawnieniami do logowania dla administratora, programisty i operatora |
|
System mechaniczny
|
Tryb przemieszczania i kontroli |
Automatycznie wprowadzanie/wyjście PCB, kierunek opcjonalny L-R / R-L, silnik krokany przenosi PCB i reguluje szerokość toru, pod torem PCB, a serwo silnik XY napędza kamerę do robienia zdjęć. |
| Dostosowanie torów |
Automatycznie |
| Tryb stały PCB |
Automatyczny zestaw |
| Wymiar PCB |
50*50mm(Min) ¥500*400mm(Max), można dostosować |
| grubość PCB |
00,3 ‰ 5,0 mm |
| Masa PCB |
Maksymalnie: 3 kg |
| Krawędź PCB |
3mm, można je zrobić na zamówienie. |
| Zgięcie PCB |
< 5 mm lub 3% długości przekątnej PCB |
| Wysokość składnika PCB |
Górna: 35 mm, dolna: 35 mm, regulowana, może być dostosowana
potrzeba
|
| System napędowy XY |
Silnik serwokomórkowy AC, precyzyjna śrubka kulkowa |
| XY prędkość ruchu |
Maksymalnie: 830 mm/s |
| Dokładność pozycjonowania XY |
¥8um |
|
Ogólne parametry
|
Wymiar maszyny |
L980 * W980 * H1600 mm |
| Władza |
AC220V,50/60Hz,1.5 kW |
| Wysokość PCB od podłoża |
900±20 mm |
| Masa maszyny |
500 kg |
| Komunikacja z urządzeniem linii produkcyjnej |
Smema |
| Ciśnienie powietrza |
0.4 - 0,8 MPa, opcjonalne sterowanie elektryczne na potrzeby ciśnienia powietrza |
| Standardy bezpieczeństwa |
Norma bezpieczeństwa CE |
| Temperatura i wilgotność środowiska |
10°C, 35°C, 80% RH (bez kondensacji) |
| Opcjonalnie |
Stacja konserwacyjna, system programowania offline, serwo SPC, system kodów kreskowych, połączenie MES. |
|
|
