Automatyczne urządzenie do kontroli AOI wizualnej

MOQ:	1 set
Cena:	USD 13000-16000 Per Set
Standardowe opakowanie:	Drewniana skrzynka
Okres dostawy:	15 dni roboczych
Metoda płatności:	Akredytywa, T/T, Western Union
Wydajność dostaw:	100 zestawów/miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

HONREAL

Orzecznictwo

CE ISO

Numer modelu

Dostosowanie szerokości:

Kontrolowane przyciskiem elektrycznym

Kamera:

Sony CCD Kolorowa kamera

Rozmiar PCB:

25 mm × 25 mm do 350 mm x 450 mm

Minimalne części:

Układ 01005

Dokładna lokalizacja:

< 8 μm

Prędkość ruchu:

830 mm/sek. (MAKS.)

Wyświetlacz:

22-calowy wyświetlacz LED

Wymiar kształtu mechanicznego ((L*W*H):

L970*W1070*H1450 (MM)

Podkreślić:

Automatyczna maszyna do kontroli AOI

Wymagania w zakresie kontroli

Sprzęt do kontroli wizualnej aoi

Opis produktu

Systemy inspekcji Aoi Automatyczna maszyna do kontroli wizualnej Automatyczna maszyna do kontroli optycznej

Charakterystyka produktu:

Przystosowane do kontroli AOI produktów elektronicznych wysokiej klasy w linii produkcyjnej SMT, minimalna kontrola 0201 części; szybsza prędkość debugowania i edycji;
System rozpoznawania kodów kreskowych inteligentnej kamery (może rozpoznawać kod jednowymiarowy i kod dwuwymiarowy)
Prosty program i tryb debugowania, łatwy w obsłudze.
Oprogramowanie produktu:

Proste sprawozdanie z wyników badań: sprawozdanie z badań zawiera niektóre zawartości spc, zgodnie z rzeczywistym przypadkiem badań pokazuje stosunek NG i rozkład, w czasie rzeczywistym pokazuje ilość płyt żądłowych,części na milion, wskaźnik fałszywych wyników i inne istotne informacje, dzięki czemu operator łatwo pozna szczegóły linii produkcyjnej.
Profesjonalny system SPC: Profesjonalny raport z analizy SPC do makroskopowego dostosowania i kontroli linii produkcyjnej, zmniejszenia częstości występowania i zwiększenia wydajności.

Konfiguracja parametrów:

Kategoria

Projekt

Specyfikacje

System identyfikacji wizualnej

Inspekcja	Wykorzystanie wielu algorytmów syntetycznie, takich jak Widm, technologia kontrastu obrazów kolorowych, technologia ekstrakcji kolorów, podobieństwo, technologia przetwarzania dwóch wartości, Ocr/Ocv i tak dalej.
Kamera	5 milionów Kolorowa kamera Ccd: 10um/15um/18um/20um/25um

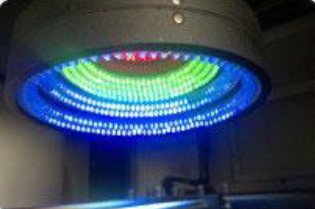

Źródło światła	Trójwymiarowe wielokanałowe kolorowe światło o kształcie pierścienia, wybierz RGB/RGBW/RGBR/RWBR w zależności od zastosowania
Prędkość przetwarzania obrazu	0201 składniki	< 10 ms
	Czas na obraz	< 170 ms
Zawartość badań	Wady Paste Printig	Niewłaściwy układ, przepływ, niewystarczający, przyklejanie otwarte, plamy
	Wady komponentów	Brakujące, niewłaściwie ustawione, zniekształcone, nagrobki, billboardy, przebudzone, odwrócona biegunowość, błędne, uszkodzone
	Wady lutownictwa	Przepływ, niewystarczający, krótki lutownik, plamy
Środki antystatyczne	Przeciwstatyczny gniazdek elektryczny

System mechanizmu

Rozmiar PCB	20 mm × 20 mm do 450 mm x 350 mm (może zrobić większy rozmiar według wymagań klientów)
grubość PCB	00,3 mm ~ 5,0 mm
Tolerancja warp PCB	< 5 mm
Wyłączenie składników	Górna <35 mm, dolna <75 mm
Minimalne części przestrzenne	01005 chip i 0,3 mm pitch
Platformy X,Y	Kierowca	Serwer ACv
	Dokładna lokalizacja	< 8um
	Prędkość ruchu	830 mm/SEC (MAX)

System oprogramowania

System operacyjny	64-bitowy system Windows
Kontrolowanie i rozpoznawanie	charakterystyki	Widm, Study Ok Template, Automatically Set Template Imaging, Identify Data And Error Numerical Value (Zidentyfikowanie danych i błędu)
Kontrolowanie i rozpoznawanie	operacja	Programowanie graficzne, weź razem z biblioteką chipów i uzyskaj ramę inspekcyjną zgodnie z kształtem chipa, pozycją Aureate, regulacją mikrona i łatwym programowaniem
Mark, proszę.	Wskaźniki liczbowe	Można wybrać 0 2 znaki
Mark, proszę.	Rozpoznawanie prędkości	0.5s/Pc

System sterowania

Komputer hosta	CPU:Intel E3, pamięć: 16 GB, dysk twardy: 1 TB
Wyświetlacz	22" wyświetlacz LED

Inne parametry

Wymiar maszyny ((LWH)	L1120 mm × 900 mm × 1400 mm
Waga	Około 480 kg
Władza	AC220v, 10%, pojedyncza faza 5a 50/60hz, zużycie energii 600w

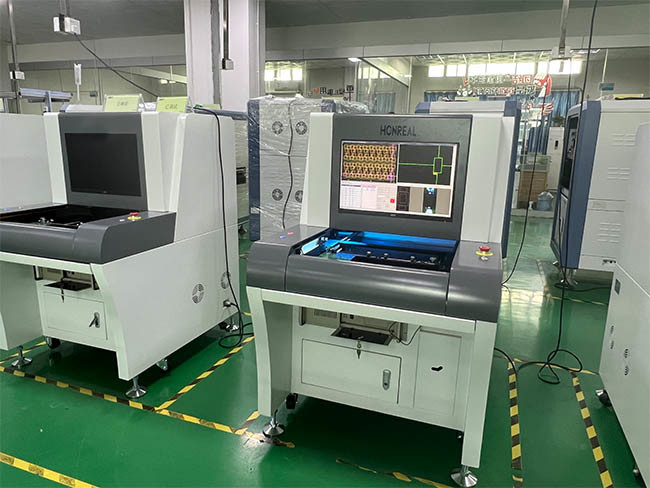

Pokaz zdjęć
Automatyczne urządzenie do kontroli AOI wizualnej

Informacje o spółce

Shenzhen Honreal Technology Co., Ltd.jest krajowym przedsiębiorstwem o wysokiej technologii, specjalizującym się w badaniach i rozwoju sprzętu SMT, produkcji, sprzedaży.Zarejestrowany kapitał spółki wynosi 5 milionówOd momentu założenia firmy Honreal trwa w rozwoju technologii jako jej rdzenia, jakości jako jej przetrwania, niezależnych badaniach i rozwoju oraz ciągłych innowacjach.Po ciągłych wysiłkach, posiada szereg wynalazków o wysokiej technologii.
