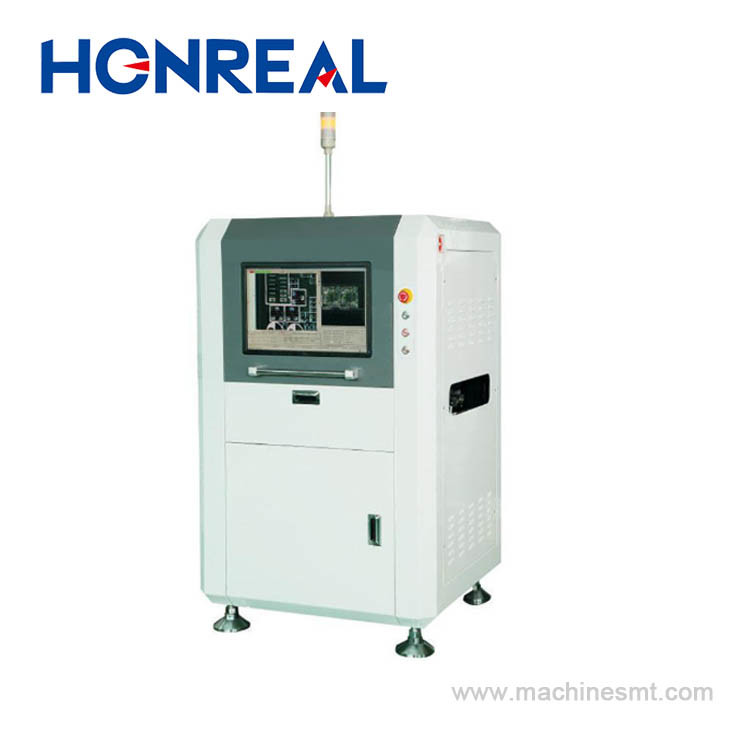

Name: Automatyczny system inspekcji SMT AOI maszynowa automatyczna inspekcja optyczna płyt PCB
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: H800
Price: 25,500.00 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Kamera: CCD Kolorowa kamera

Dostosowanie szerokości: Automatycznie

Rozmiar PCB: 20 mm × 20 mm do 360 mm x 400 mm

Minimalne części: Układ 01005

Dokładna lokalizacja: < 8 μm

Prędkość ruchu: 830 mm/sek. (MAKS.)

Wyświetlacz: 22-calowy wyświetlacz

Wymiar maszyny: Dł. 980 mm × 980 mm × 1600 mm

Podkreślić:

System kontroli SMT AOI

Inline AOI Inspection Machine (maszyna do kontroli AOI w linii)

Automatyczna maszyna do kontroli PCB AOI

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: HONREAL

Orzecznictwo: CE ISO

Numer modelu: H800

Zapłata

Szczegóły pakowania: Drewniana skrzynka

Czas dostawy: 15 dni roboczych

Zasady płatności: L/C, T/T, Western Union

Możliwość Supply: 100 zestawów/miesiąc

Galeria

Automatyczny system inspekcji SMT AOI maszynowa automatyczna inspekcja optyczna płyt PCB

opis produktu

Automatyczny system inspekcji SMT AOI maszynowa automatyczna inspekcja optyczna płyt PCB

Opis

1Łatwe w obsłudze i wielofunkcyjne AOI

Można go umieścić w kilku punktach kontroli jakości w linii SMT, aby sprawdzić jakość druku pasty 2D, sprawdzić wady komponentów przed powracającym lutowaniem,sprawdzać jakość PCBA po ponownym lutowaniu i lutowaniu falami DIP.

2- Prosty interfejs.

Prosty interfejs oprogramowania zgodny z codziennym i skutecznym działaniem
Przewodnik pracy, sprawia, że sprzęt utrzymuje się konsekwentnie
Oprogramowanie jest kompleksowe i elastyczne
Najmniejszy wymóg szkolenia

Dzięki kolorowi powierzchni, jasności, kształtowi kuli lutowej i funkcji kolorystycznej, aby sprawdzić, czy na płytce jest jakaś kula lutowa.może również sprawdzić cały PCB poprzez ramy inspekcji.
3Funkcja kontroli BGA
Ta funkcja jest używana przed montażem w celu sprawdzenia, czy nie ma wystarczającej ilości lutowania, brakującej kuli, mostka lutowania itp.

H800 Parametry techniczne:

Kategoria

Projekt

Specyfikacje

System identyfikacji wizualnej

Inspekcja	Wykorzystanie wielu algorytmów syntetycznie, takich jak Widm, technologia kontrastu obrazów kolorowych, technologia ekstrakcji kolorów, podobieństwo, technologia przetwarzania dwóch wartości, Ocr/Ocv i tak dalej.
Kamera	5 milionów Kolorowa kamera Ccd: 10um/15um/18um/20um/25um
Źródło światła	Trójwymiarowe wielokanałowe kolorowe światło o kształcie pierścienia, wybierz RGB/RGBW/RGBR/RWBR w zależności od zastosowania
Prędkość przetwarzania obrazu	0201 składniki	< 7,6 ms
Prędkość przetwarzania obrazu	Czas na obraz	220-450 ms
Zawartość badań	Wady druku pastowego	Niewłaściwy układ, przepływ, niewystarczający, przyklejanie otwarte, plamy
	Wady komponentów	Brakujące, niezgodne, zniekształcone, Tombstone, billboard, odwrócone, odwrócone biegunie, błędne, uszkodzone
	Wady lutownictwa	Przepływ, niewystarczający, krótki lutownik, plamy
	Inspekcja lutowania fal	Przepływ, niewystarczający, krótki, Nadmiar lutowania, pustka lutowania

System mechanizmu

Rozmiar PCB	20 mm × 20 mm do 400 mm x 360 mm (może zrobić większy rozmiar według wymagań klientów)
Przenośnik PCB	Z lewej do prawej (opcjonalnie, z prawej do lewej),mocowanie PCB: od dołu, automatyczne załadunek i rozładunek PCB, regulowalna odległość, zgodna ze standardem SMEMA.
grubość PCB	00,3 mm ~ 5,0 mm
Tolerancja warp PCB	< 5 mm
Wyłączenie składników	Górna <35 mm, dolna <35 mm
Minimalne części przestrzenne	01005 chip i 0,3 mm pitch
Platformy X,Y	Kierowca	Serwer AC
	Dokładna lokalizacja	< 8um
	Prędkość ruchu	830 mm/SEC (MAX)

System oprogramowania

System operacyjny	Microsoft Windows 7 X64
Kontrolowanie i rozpoznawanie	charakterystyki	Widm, Study Ok Template, Automatically Set Template Imaging, Identify Data And Error Numerical Value (Zidentyfikowanie danych i błędu)
Kontrolowanie i rozpoznawanie	operacja	Programowanie graficzne, weź razem z biblioteką chipów i uzyskaj ramę inspekcyjną zgodnie z kształtem chipa, pozycją Aureate, regulacją mikrona i łatwym programowaniem
Sieć	Port łączności	SMEMA,
Sieć	Operacja	Programowanie graficzne, chiński, angielski

System sterowania

Komputer hosta	CPU:Intel E3, pamięć: 16 GB, dysk twardy: 1 TB
Wyświetlacz	22" wyświetlacz LED

Inne parametry

Wymiar maszyny ((LWH)	L980 mm × 980 mm × 1600 mm
Waga	Około 600 kg
Władza	AC220v, 10%, pojedyncza faza 5a 50/60hz, zużycie energii 600w

Wydarzenie Costomera

Automatyczny system inspekcji SMT AOI maszynowa automatyczna inspekcja optyczna płyt PCB 0

Informacje o spółce

Shenzhen Honreal Technology Co., Ltd. jest krajowym przedsiębiorstwem o wysokiej technologii,Specjalizuje się w badaniach i rozwoju sprzętu smt, produkcji, sprzedaży. Usługi dla 500 najlepszych firm elektronicznych na świecie..Od czasu utworzeniaFirma Honreal trwała na rozwoju technologii jako jądra, jakości jako jej przetrwania, niezależnych badań i rozwoju, i ciągłych innowacji.posiada szereg patentów na wynalazki w dziedzinie zaawansowanej technologii .

Automatyczny system inspekcji SMT AOI maszynowa automatyczna inspekcja optyczna płyt PCB 1

Certyfikacja

Automatyczny system inspekcji SMT AOI maszynowa automatyczna inspekcja optyczna płyt PCB 2

Kontakt

Firma	Shenzhen Honreal Technology CO., Ltd.
Adres	No15, Shanghai Hongma Road, Shajing Street, Baoan District, Shenzhen, prowincja Guangdong, Chiny
Tel.	+86755 2302 0279
Faks	+86 755 2330 6782
Kod pocztowy	518125
Skype/Whatsapp/Wechat	+8613715227009
E-mail:	Monica@szhonreal.com Judy @Szhonreal.com Deszcz @Szhonreal.com
