Maszyna do kontroli SMT AOI z kamerą kolorową CCD z 22" wyświetleniem LED

Produkty

Maszyna SMT SPI

Skontaktuj się z nami

Rain@szhonreal.com

+8613828867640

Skontaktuj się teraz

Maszyna do kontroli SMT AOI z kamerą kolorową CCD z 22" wyświetleniem LED

MOQ:	1 set
Cena:	USD 13000-16000 Per Set
Standardowe opakowanie:	Drewniana skrzynka
Okres dostawy:	15 dni roboczych
Metoda płatności:	Akredytywa, T/T, Western Union
Wydajność dostaw:	100 zestawów/miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

HONREAL

Orzecznictwo

CE ISO

Numer modelu

H2O

Kamera:

Rozdzielczość kolorowej kamery CCD

Źródło światła:

Struktura pierścieniowa źródła światła LED RGB

Rozmiar PCB:

450 mm x 350 mm

Minimalne części:

0201 chip i 0,3 mm pitch

Prędkość ruchu:

830 mm/sek. (MAKS.)

Wyświetlacz:

22-calowy wyświetlacz LED

Podkreślić:

Maszyna do kontroli AOI poza linią

Wyświetlacz maszyny do kontroli AOI o wymiarze 22"

CCD Camera aoi smt maszyny

Opis produktu

22 "LED Display Off-Line SMT Aoi Maszyna z kolorem CCD

AOI może być stosowany w następujących miejscach w liniach SMT: obszary po wklejeniu, przedpowtarzaniu, powtarzaniu lub fale.

Wieloalgorytmy i techniki:

Nowa konstrukcja i ścisłe zabezpieczenie;
Prosty tryb programowania i debugowania, łatwy w obsłudze;
Automatycznie identyfikuje płytę PCB i automatycznie identyfikuje, czy płyta jest ustawiona 180° z tyłu;
Jednoczesna kontrola wielu płyt i przesunięcie kontroli dwóch stron płyty (składników górnego i dolnego) poprawiają wydajność kontroli;
System identyfikacji kodów kreskowych inteligentnej kamery (kamera może identyfikować jednowymiarowy kod kreskowy i kod kreskowy macierzy danych);
Profesjonalny system analizy SPC, monitorowanie i analiza jakości produktów w czasie rzeczywistym;
Wielokrotny system monitorowania maszyn, może dobrze poznać stan wszystkich linii produkcyjnych;
Programy zdalne i debugowanie sprawiają, że oprogramowanie jest łatwiejsze i wygodniejsze.

Konfiguracja parametrów:

Kategoria

Projekt

Specyfikacje

System identyfikacji wizualnej

Inspekcja	Wykorzystanie wielu algorytmów syntetycznie, takich jak Widm, technologia kontrastu obrazów kolorowych, technologia ekstrakcji kolorów, podobieństwo, technologia przetwarzania dwóch wartości, Ocr/Ocv i tak dalej.
Kamera	5 milionów Kolorowa kamera Ccd: 10um/15um/18um/20um/25um

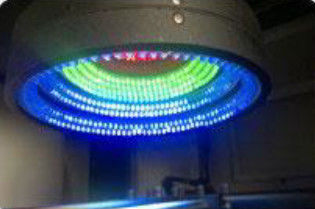

Źródło światła	Trójwymiarowe wielokanałowe kolorowe światło o kształcie pierścienia, wybierz RGB/RGBW/RGBR/RWBR w zależności od zastosowania
Prędkość przetwarzania obrazu	0201 składniki	< 10 ms
	Czas na obraz	< 170 ms
Zawartość badań	Wady Paste Printig	Niewłaściwy układ, przepływ, niewystarczający, przyklejanie otwarte, plamy
	Wady komponentów	Brakujące, niewłaściwie ustawione, zniekształcone, nagrobki, billboardy, przebudzone, odwrócona biegunowość, błędne, uszkodzone
	Wady lutownictwa	Przepływ, niewystarczający, krótki lutownik, plamy
Środki antystatyczne	Przeciwstatyczny gniazdek elektryczny

System mechanizmu

Rozmiar PCB	20 mm × 20 mm do 450 mm x 350 mm (może zrobić większy rozmiar według wymagań klientów)
grubość PCB	00,3 mm ~ 5,0 mm
Tolerancja warp PCB	< 5 mm
Wyłączenie składników	Górna <35 mm, dolna <75 mm
Minimalne części przestrzenne	0201 chip i 0,3 mm pitch

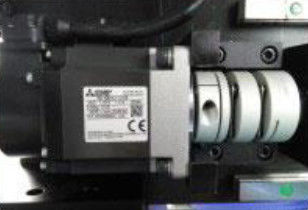

Platformy X,Y	Kierowca	Serwer ACv
	Dokładna lokalizacja	< 8um
	Prędkość ruchu	830 mm/SEC (MAX)

System oprogramowania

System operacyjny	Windows Professional
Kontrolowanie i rozpoznawanie	charakterystyki	Widm, Study Ok Template, Automatically Set Template Imaging, Identify Data And Error Numerical Value (Zidentyfikowanie danych i błędu)
Kontrolowanie i rozpoznawanie	operacja	Programowanie graficzne, weź razem z biblioteką chipów i uzyskaj ramę inspekcyjną zgodnie z kształtem chipa, pozycją Aureate, regulacją mikrona i łatwym programowaniem
Mark, proszę.	Wskaźniki liczbowe	Można wybrać 0 2 znaki
Mark, proszę.	Rozpoznawanie prędkości	0.5s/Pc

System sterowania

Komputer hosta	CPU: Intel Dual-Core, pamięć: 4 g, dysk twardy: 500 GB
Wyświetlacz	22" wyświetlacz LED

Inne parametry

Wymiar maszyny ((LWH)	L1120 mm × 900 mm × 1400 mm
Waga	Około 480 kg
Władza	AC220v, 10%, pojedyncza faza 5a 50/60hz, zużycie energii 600w

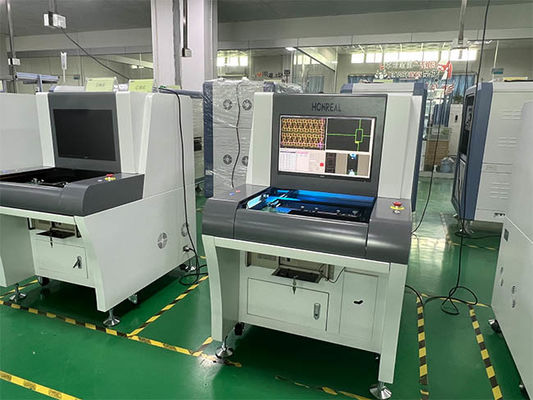

Pokaz zdjęć
Maszyna do kontroli SMT AOI z kamerą kolorową CCD z 22" wyświetleniem LED

Informacje o spółce

Shenzhen Honreal Technology Co., Ltd. jest uznana za krajowe przedsiębiorstwo wysokiej technologii, koncentrujące się na badaniach, rozwoju, produkcji i sprzedaży sprzętu SMT.Zapewnia usługi wiodącym firmom elektronicznym na całym świecieOd początku działalności firma Honreal pozostaje zaangażowana w postęp technologiczny,uznając jakość za kluczową dla jego istnieniaFirma podkreśla niezależne badania i rozwój, nieustannie dążąc do innowacji.
